ОКП
КРАН ШАРОВОЙ
КШЦ-178хЗ-147, Р-70МПа
П А С П О Р Т
г. Москва

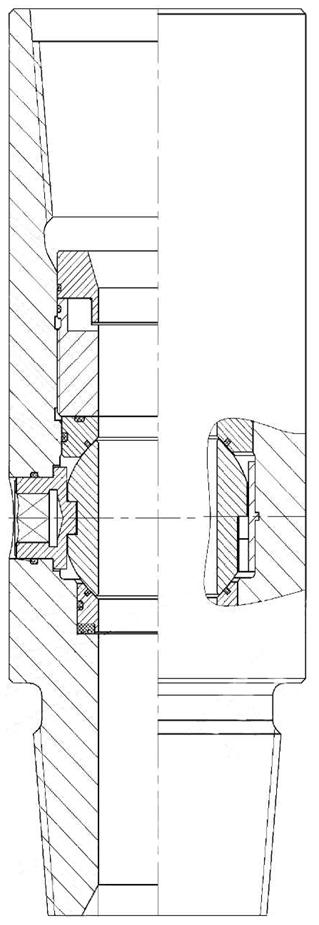

1. Общие сведения об изделии
Наименование изделия: кран шаровой КШЦ-178хЗ-147, Р-70МПа
Заводской номер _______________
Дата выпуска изделия: апрель 2012г.
Наименование завода-изготовителя: ,
, корп.2,
Кран шаровой КШЦ предназначен для оперативного перекрытия и герметизации внутреннего канала бурильной колонны при возникновении проявления скважины в процессе бурения нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350.
2. Технические характеристики
№ п/п | Показатель | Значение параметра |
1 | Диаметр прохода, мм | 80 |
2 | Давление, МПа: рабочее пробное | 70 105 |
3 | Состав рабочей среды | буровой раствор, нефть, газ, конденсат и их смеси, в том числе Н2s и СО2 до 25% каждого |
4 | Направление движения потока рабочей среды | любое |
5 | Тип управления краном | ручное |
6 | Присоединительная резьба по ГОСТ 5286 | З-147 |
7 | Грузоподъёмность, т | 300 |
8 | Габаритные размеры, мм: диаметр наружный длина | 178 525 |
9 | Масса, кг | 57,5 |
3. Комплект поставки
В комплект поставки входит:
- кран шаровой (в сборе), комплект - 1;
- ключ управления, шт. - 1;
- приспособление для сборки-разборки крана, шт. - 1 на 5 изделий;
- паспорт, шт. - 1 шт..
Комплект запасных частей:
- кольцо ГОСТ 9833шт.
- кольцо ГОСТ 9833шт.
- пружина КШЗ-147.00.шт.
- кольцо КШЗ-147.00.шт.
4. Свидетельство о приемке
Кран шаровой КШЦ-178хЗ-147, Р-70МПа заводской № _______ соответствует требованиям ТУ .
Дата выпуска апрель 2012г.
Штамп ОТК
Начальник ОТК _________________
5. Свидетельство о консервации
Кран шаровой КШЦ-178хЗ-147, Р-70МПа заводской № _______ подвергнут консервации согласно ТУ .
Дата консервации апрель 2012г.
Срок консервации 1 год
Консервацию произвел _____________
6. Свидетельство об упаковывании
Кран шаровой КШЦ-178хЗ-147, Р-70МПа заводской № _______ упакован согласно технической документации.
Дата упаковки апрель 2012г.
Упаковку произвел _______________
7. Условия хранения и транспортирования
Кран транспортируется любым видом транспорта. При этом замковые резьбы должны быть очищены от пыли, грязи, покрыты антикоррозионной смазкой и предохранены от механических повреждений.
В процессе транспортировки и погрузочно-разгрузочных работ категорически запрещается бросать кран.
При эксплуатации крана необходимо соблюдать требования «Правил безопасности в нефтяной и газовой промышленности», ПБ .
Хранение должно производиться под навесом или в закрытом помещении в законсервированном виде исключающим возможность коррозии.
8. Гарантии изготовителя
Изготовитель гарантирует исправную работу крана при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации кранов - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки изделия с завода-изготовителя.
 |
