Хід виконання п.4.2 завдання варіанту № 9

Хід виконання п.4.2 завдання варіанту № 9

Задача 1.

1. Ввести текст у вигляді коментаря, як заголовок програми.

2. Ввести початкові дані.

3. Задати зміну аргументу.

4. Обчислити значення функції 1 і 2 для аргументу в заданому інтервалі.

5. Вивести графіки функцій одночасно на одному графіку в декартових координатах. Для різних графіків використовувати різний тип ліній.

Задача 2.

1. Пункти 1...4 задачі 1.

2. Вивести графіки функцій в двох підвікнах на одному графіку. Графіки в стовпчиковому форматі.

Таблиця ­4.2 – Варіант завдання

№	Функція 1	Функція 2	a	b	h
9	y = 6sin(x)	z = 0.01x3	-10	10	1

Виконання роботи:

%Задача 1

%Діапазон і крок

a=-10;

b=10;

h=1;

%Задання аргументу

X=a:h:b;

%Розрахунок функції

Y = 6*sin(X);

Z=0.01*X.^3;

%Виведення графіків з однаковим типом ліній у вікно 1

figure(1);

plot(X, Y,X, Z);

%Ввімкнення координатної сітки

grid on

%Виведення графіків з різними типами ліній у вікно 2

figure(2);

plot(X, Y,'-',X, Z,'-.');

%Ввімкнення координатної сітки

grid on

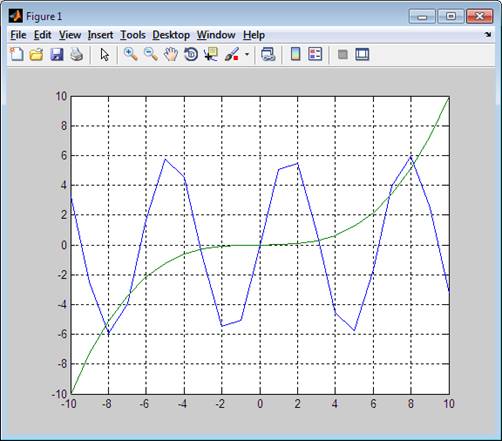

Рисунок 4.2.1 – Графіки з однаковим типом ліній

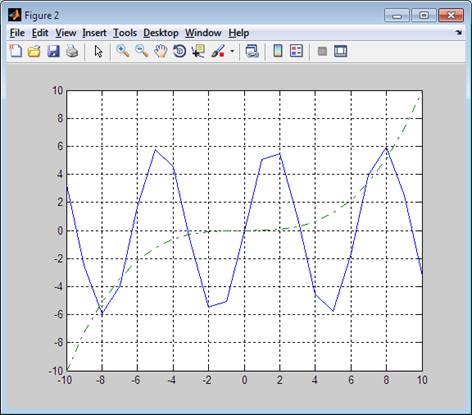

Рисунок 4.2.2 – Графіки з різним типом ліній

%Задача 2

%Діапазон і крок

a=-10;

b=10;

h=1;

%Задання аргументу

X=a:h:b;

%Розрахунок функції

Y = 6*sin(X);

Z=0.01*X.^3;

%Виведення графіка 1 у вигляді стовпчиків в підвікно 1

subplot(2,1,1),bar(X,Y);

%Виведення графіка 2 у вигляді стовпчиків в підвікно 2

subplot(2,1,2),bar(X, Z);

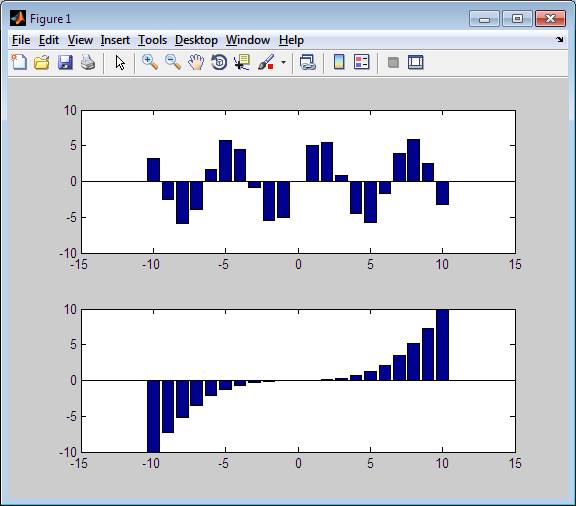

Рисунок 4.2.3 – Графіки в стовпчиковому форматі в двох підвікнах
