Приложение 1 к Указанию №2
Начальника ГГО КГА от 01.01.2001
ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ РАБОТ ПО СОЗДАНИЮ ВРЕМЕННОГО СЪЁМОЧНОГО ОБОСНОВАНИЯ НА ОСНОВЕ ПРИМЕНЕНИЯ СПУТНИКОВОЙ АППАРАТУРЫ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ (RTK) С ИСПОЛЬЗОВАНИЕМ СЕТИ РС СПБ
1.1. Определение координат и высот точек съемочной сети выполняется спутниковой аппаратурой, имеющей сертификаты о поверках и зарегистрированной на сайте сети РС СПб;
1.2. Поправки в режиме реального времени получаются от сети РС СПб;
1.3. Переход к местной системе координат выполняется по параметрам, опубликованным на сайте сети РС СПб;
1.4. При отсутствии в районе объекта работ пунктов городской геодезической сети при создании съёмочного обоснования с применением спутниковой аппаратуры должны быть определены координаты и высоты не менее 4-х точек. Прокладка теодолитных ходов и ходов тригонометрического (геометрического) нивелирования между координированными точками временного съёмочного обоснования производится в соответствии с действующими нормативными документами;
1.5. На каждом объекте работ должно быть выполнено контрольное определение координат и высот не менее чем на трёх исходных пунктах. Максимальное удаление исходных пунктов, используемых для контрольного определения координат и высот, от объекта работ не должно превышать 3 км (для районов, где плотность пунктов не позволяет выполнить данное условие, увеличение дальности должно быть согласовано со специалистами геолого-геодезического отдела КГА, осуществляющими полевую проверку работ);
1.6. Высотные отметки, полученные пользователями от станций сети РС, являются ГЕОДЕЗИЧЕСКИМИ ВЫСОТАМИ. Для перехода от ГЕОДЕЗИЧЕСКИХ ВЫСОТ к НОРМАЛЬНЫМ ВЫСОТАМ (Балтийская система высот) необходимо применить модель геоида (см. инф. на сайте сети РС СПб) или выполнить локальную калибровку по контрольным пунктам высотной сети;
1.7. Для каждого объекта работ должна быть составлена ведомость контрольных определений координат контрольных пунктов, созданная по форме, представленной на сайте сети РС СПб (http://ref. kgainfo. *****/), (см. Приложение 2);
1.8. По результатам работ составляется Отчёт о создании временного съёмочного обоснования на основе применения спутниковой аппаратуры в режиме RTK с использованием сети РС СПб.
СОСТАВ ОТЧЁТА ПО СОЗДАНИЮ ВРЕМЕННОГО СЪЁМОЧНОГО ОБОСНОВАНИЯ НА ОСНОВЕ ПРИМЕНЕНИЯ СПУТНИКОВОЙ АППАРАТУРЫ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ (RTK) С ИСПОЛЬЗОВАНИЕМ СЕТИ РС СПБ
2.1. В бумажном виде предоставляются:
2.1.1. Пояснительная записка:
· Текстовая часть;
· Копия уведомления геолого-геодезического отдела КГА;
· Копия технического задания заказчика;
· Перечень геодезических приборов, свидетельства о поверке;
2.1.2. Полевая документация:
· сведения о текущем состоянии геодезических пунктов по результатам обследования, обновлённые карточки привязки с телефонами организаций-исполнителей, указанием месяца, года обследования и фамилии исполнителя;
2.1.3. Камеральная документация:
· ведомость координат и высот полученных пунктов съёмочного обоснования;
· ведомость контрольных определений координат, выполненных на исходных пунктах, распечатанная с сайта сети РС КГА СПб (http://ref. kgainfo. *****/) (см. Приложение 2);
· окончательные выводы с характеристиками планово-высотного обоснования с указанием полученного класса (разряда) в плане и по высоте;
2.2. В электронном виде предоставляются:
· Отчёт о выполненных полевых работах в формате. doc;
· Файл. txt (координаты, тип решения, СКО, DOPы);
· Файлы обновлённых абрисов исходных пунктов, на которых были проведены контрольные определения координат и высот (образцы файлов размещены на сайте сети РС СПб). Формат файлов.dwg, .tif. Именовать файлы необходимо следующим образом: ИМЯ ПУНКТА_НОМЕР ПЛАНШЕТА 1:2000.dwg, ИМЯ ПУНКТА_НОМЕР ПЛАНШЕТА 1:2000.tif
Пример: 13562_2827-02.dwg, 13562_2827-02.tif
2.3. При сдаче данного Отчета должна быть предъявлена копия выписки исходных данных координат и высот пунктов плановой и высотной сети;
2.4. При формировании отчёта необходимо соблюдать порядок согласно п. 2.
ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ РАБОТ ПО СОЗДАНИЮ ВРЕМЕННОГО СЪЁМОЧНОГО ОБОСНОВАНИЯ НА ОСНОВЕ ПРИМЕНЕНИЯ СПУТНИКОВОЙ АППАРАТУРЫ СТАТИЧЕСКИМ МЕТОДОМ С ИСПОЛЬЗОВАНИЕМ СЕТИ РС СПБ3.1. Работы по созданию временного съёмочного обоснования на основе применения спутниковой аппаратуры статическим методом выполняются в соответствии с действующими нормативными документами;
3.2. Определение координат и высот точек съемочной сети выполняется спутниковой аппаратурой, имеющей сертификаты о поверках и зарегистрированной на сайте сети РС СПб;
3.3. Статические наблюдения на каждой точке выполняются одним приёмом продолжительностью не менее 1 часа;
3.4. Rinex-файлы данных референцных станций для дальнейших расчётов предоставляются через личный кабинет пользователя на сайте сети РС после подачи заявки;
3.5. Прокладка теодолитных ходов и ходов тригонометрического (геометрического) нивелирования между координированными точками временного съёмочного обоснования производится в соответствии с действующими нормативными документами;
3.6. На каждом объекте работ должно быть выполнено контрольное определение координат и высот на одном исходном пункте. Максимальное удаление исходного пункта, используемого для контрольного определения координат и высот, от объекта работ не должно превышать 3 км (для районов, где плотность пунктов не позволяет выполнить данное условие, увеличение дальности должно быть согласовано со специалистами геолого-геодезического отдела КГА, осуществляющими полевую проверку работ). Результаты контрольных определений необходимо учесть путём создания ведомости по форме, представленной на сайте сети РС СПб (http://ref. kgainfo. *****/), (см. Приложение 2);
3.7. Для определения высотных отметок пунктов ПВО в постобработке следует использовать современные глобальные и региональные модели геоида;
3.8. По результатам работ составляется Отчёт о создании временного съёмочного обоснования на основе применения спутниковой аппаратуры статическим методом с использованием сети РС СПб.
СОСТАВ ОТЧЁТА ПО СОЗДАНИЮ ВРЕМЕННОГО СЪЁМОЧНОГО ОБОСНОВАНИЯ НА ОСНОВЕ ПРИМЕНЕНИЯ СПУТНИКОВОЙ АППАРАТУРЫ СТАТИЧЕСКИМ МЕТОДОМ С ИСПОЛЬЗОВАНИЕМ СЕТИ РС СПБ
4.1. В бумажном виде предоставляются:
4.1.1. Пояснительная записка:
· Текстовая часть;
· Копия уведомления геолого-геодезического отдела КГА;
· Копия технического задания заказчика;
· Перечень геодезических приборов, свидетельства о поверке;
4.1.2. Полевая документация:
· ОРИГИНАЛЫ полевых журналов спутниковых определений;
· сведения о текущем состоянии геодезических пунктов по результатам обследования, обновлённые карточки привязки с телефонами организаций-исполнителей, указанием месяца, года обследования и фамилии исполнителя;
4.1.3. Камеральная документация:
· схема планово-высотной привязки съёмочного обоснования от сети РС СПб;
· результаты уравнивания спутниковых измерений;
· ведомость контрольных определений координат, выполненных на исходном пункте, распечатанная с сайта сети РС КГА СПб (http://ref. kgainfo. *****/), (см. Приложение 2);
· ведомость оценки точности векторов (СКО получения решения векторов);
· ведомость замыкания полигонов (СКО замыкания полигонов);
· окончательные выводы с характеристиками планово-высотного обоснования с указанием полученного класса (разряда) в плане и по высоте;
4.2. В электронном виде предоставляются:
· Отчёт о выполненных полевых работах в формате. doc;
· Файлы исходных полевых данных (в обменном формате Rinex);
· Файлы обновлённых абрисов исходных пунктов, используемых в работе (образцы файлов размещены на сайте сети РС СПб). Формат файлов.dwg, .tif. Именовать файлы необходимо следующим образом: ИМЯ ПУНКТА_НОМЕР ПЛАНШЕТА 1:2000.dwg, ИМЯ ПУНКТА_НОМЕР ПЛАНШЕТА 1:2000.tif
Пример: 13562_2827-02.dwg, 13562_2827-02.tif
4.3. При сдаче данного Отчета должна быть предъявлена копия выписки исходных данных координат и высот пунктов плановой и высотной сети;
4.4. При формировании отчёта необходимо соблюдать порядок согласно п. 4.
ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ РАБОТ ПО ТОПОГРАФИЧЕСКОЙ СЪЁМКЕ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 НА ОСНОВЕ ПРИМЕНЕНИЯ СПУТНИКОВОЙ АППАРАТУРЫ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ (RTK) С ИСПОЛЬЗОВАНИЕМ СЕТИ РС СПБ
5.1. Определение координат и высот съемочных точек выполняется спутниковой аппаратурой, имеющей сертификаты о поверках и зарегистрированной на сайте сети РС СПб;
5.2. Поправки в режиме реального времени получаются от сети РС СПб;
5.3. Переход к местной системе координат выполняется по параметрам, опубликованным на сайте сети РС СПб;
5.4. На каждом объекте работ должно быть выполнено контрольное определение координат и высот не менее чем на трёх исходных пунктах. Максимальное удаление исходных пунктов, используемых для контрольного определения координат и высот, от объекта работ не должно превышать 3 км (для районов, где плотность пунктов не позволяет выполнить данное условие, увеличение дальности должно быть согласовано со специалистами геолого-геодезического отдела КГА, осуществляющими полевую проверку работ);
5.5. Высотные отметки, полученные пользователями от станций сети РС, являются ГЕОДЕЗИЧЕСКИМИ ВЫСОТАМИ. Для перехода от ГЕОДЕЗИЧЕСКИХ ВЫСОТ к НОРМАЛЬНЫМ ВЫСОТАМ (Балтийская система высот) необходимо применить модель геоида (см. инф. на сайте сети РС СПб) или выполнить локальную калибровку по контрольным пунктам высотной сети;
5.6. По результатам выполненных работ при сдаче материалов в ГГО КГА предоставляются:
· ведомость контрольных определений координат, выполненных на исходных пунктах, распечатанная с сайта сети РС КГА СПб (http://ref. kgainfo. *****/), (см. Приложение 2);
· Файл. txt (координаты, тип решения, СКО, DOPы);
· Файлы обновлённых абрисов исходных пунктов, на которых были проведены контрольные определения координат и высот (образцы файлов размещены на сайте сети РС СПб). Формат файлов.dwg, .tif. Именовать файлы необходимо следующим образом: ИМЯ ПУНКТА_НОМЕР ПЛАНШЕТА 1:2000.dwg, ИМЯ ПУНКТА_НОМЕР ПЛАНШЕТА 1:2000.tif
Пример: 13562_2827-02.dwg, 13562_2827-02.tif
5.7. При сдаче данных материалов в ГГО КГА должна быть предъявлена копия выписки исходных данных координат и высот пунктов плановой и высотной сети.

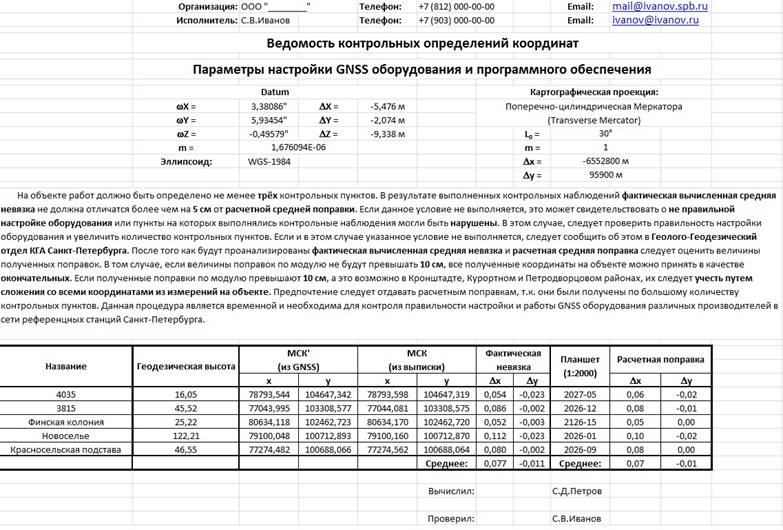

Приложение 2 к Указанию №2
Начальника ГГО КГА от 01.01.2001
