ВПК 2010 (кор/длин)	ВПК 2110	ВПК 2111	ВПК 2112

Структура условного обозначения:

ВПК-2110 БУ2

ВПК	Выключатель путевой контактный
2	Номер разработки серии
1	Условное обозначение способа крепления на поверхности, ввода проводников, степени защиты: 0 – базовое крепление, IP00 1 – базовое крепление, резьбовой неуплотненный или притычный ввод, IP67 2 – фронтальное крепление для встройки в нишу, IP00
1	Условное обозначение типа выключателя: 1 – двухполюсной выключатель с сочетанием контактов 1з+1р
0	Условное обозначение типа привода: 0 – толкатель 1 – толкатель с роликом 2 – рычаг с роликом на 1, 2 или 3 ступени с рабочим ходом влево и вправо 3 - селективный
Б	Условное обозначение типа контактов: Б – с биметаллическими контактами
У2	Климатическое исполнение и категория размещения: У2; УХЛ2; О2; Т2

Технические характеристики:

Исполнение	ВПК2010	ВПК2110	ВПК2111	ВПК2112
Номинальное напряжение, В	AC	660
DC	440
Номинальный ток, А	10
Рабочий ход привода, мм	5,3	5,3	5,3	7,5
Усилие прямого срабатывания, Н	13
Коммутационная износостойкость, цикл ВО	2,0 млн.
Минимальный коммутируемый ток, А	12В	0,2
24В	0,05
Габаритные размеры, мм	58х32х23	72,5х63х48	117х63х48	108х63х48
Присоединительные размеры, мм	22±0,2, 2 отв. Ø4,5	62±0,2; 42±0,2, 2 отв. Ø5,5 (по диагонали)	62±0,2; 42±0,2, 2 отв. Ø5,5 (по диагонали)	62±0,2; 42±0,2, 2 отв. Ø5,5 (по диагонали)
Масса, кг	0,045	0,3	0,3	0,3

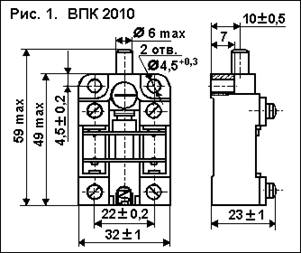

Габаритные размеры:

Описание:

Выключатели путевые ВПК-2000Б двухполюсные, с самовозвратом, с одним замыкающим и одним размыкающим контактами, с двойным разрывом цепи, с прямым порядком размыкания цепи предназначены для коммутации электрических цепей управления под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
