Федеральное агентство образования РФ
Вологодский государственный технический университет
Кафедра АВТ
Лабораторная работа №4
Выполнил:
Группа: ЭПО-31
Проверил: Cуконщиков А. А.
Вологда
2005 г.
Цель работы: промоделировать работу сети с топологией «кольцо».
Задание 1
1. Задание
Промоделировать сеть «кольцо», где пакеты идут только на FS, а обратно не возвращаются (рис. 1.1)
 |
Рис 1.1
2.Текст программы на GPSS.
10 generate 25,2
20 seize PC1
30 advance 4,3
40 release PC1
50 seize KAH1
60 advance 5,1
70 release KAH1
80 seize PC2
90 advance 2,1
100 release PC2
110 transfer, two
120 generate 24,3
130 seize PC2
140 advance 5,2
150 release PC2
160 two seize KAH2
170 advance 5,1
175 release KAH2
180 seize PC3
190 advance 2,1
200 release PC3
210 transfer, three
230 generate 32,4
240 seize PC3
250 advance 6,5
260 release PC3
270 three seize KAH3
280 advance 5,1
290 release KAH3
315 seize FS
316 advance 6,5
317 release FS
330 terminate
600 generate 1000
610 terminate 1
620 start 1

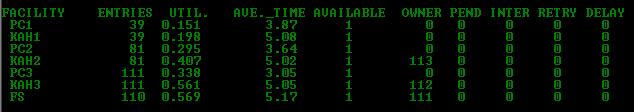

Результаты моделирования.
Видим, что количество потерянных пакетов в пределах 10%
Задание 2
1. Задание
Промоделировать сеть «кольцо», где пакеты идут на FS, а обратно возвращается ответ (рис. 2.1)
 |
Рис 2.1
2.Текст программы на GPSS.
10 generate 25,2
11 assign 1,1
12 assign 2,4
13 assign 3,0
20 seize PC1
30 advance 4,3
40 release PC1
50 one seize KAH1
60 advance 5,1
70 release KAH1
80 seize PC2
90 advance 2,1
100 release PC2
110 test E P2,2,two
111 seize PC2
112 advance 5,2
113 release PC2
114 terminate
120 generate 24,3
121 assign 1,2
122 assign 2,4
123 assign 3,0
130 seize PC2
140 advance 5,2
150 release PC2
160 two seize KAH2
170 advance 5,1
175 release KAH2
180 seize PC3
190 advance 2,1
200 release PC3
210 test E P2,3,three
211 seize PC3
213 advance 6,5
214 release PC3
215 terminate
230 generate 32,4
231 assign 1,3
232 assign 2,4
233 assign 3,0
240 seize PC3
250 advance 6,5
260 release PC3
270 three seize KAH3
280 advance 5,1
290 release KAH3
300 seize FS
302 advance 2,1
304 release FS
306 seize FS
316 advance 3,1
317 release FS
318 assign 2,P1
319 assign 1,4
320 seize KAH4
330 advance 5,1
340 release KAH4
480 seize PC1
490 advance 2,1
500 release PC1
510 test E P2,1,one
511 seize PC1
512 advance 4,3
513 release PC1
514 terminate
600 generate 1000
610 terminate 1
620 start 1

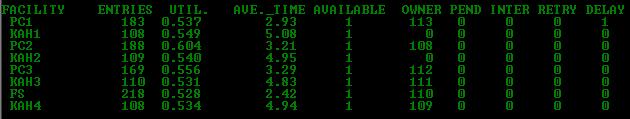

Вывод
Промоделировали две системы сходные по архитектуре, но различные по принципу действия.
Подобрали параметры систем так, чтоб число потерянных пакетов было более 10%.
В первом случае сеть больше похожа на шину (т. к. все шлют пакеты в одну сторону, а ответа не получают. Кольцо, как бы, «разомкнуто»). Видим, что сильнее всего загружен третий канал, т. к. через него проходит суммарный поток информации, сгенерированный на всех РС.
Во втором случае имеем «чистое» кольцо с обратной связью. Загрузка каналов почти одинаковая.
Используем каналы, имеющие одинаковую пропускную способность, т. к. в противном случае сеть будет работать со скоростью самого медленного из них.
