РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

87795

(13)

U1

(51) МПК

G01L3/00 (2006.01)
G01B3/22 (2006.01)

(12) ПАТЕНТ НА ПОЛЕЗНУЮ МОДЕЛЬ

Статус: по данным на 08.02.2010 - действует

(21), (22) Заявка: /22, 23.06.2009

(24) Дата начала отсчета срока действия патента:
23.06.2009

(46) Опубликовано: 20.10.2009

Адрес для переписки:
4, КурскГТУ, ОИС

(72) Автор(ы):
(RU),
(RU),
(RU)

(73) Патентообладатель(и):
Государственное образовательное учреждение высшего профессионального образования "Курский государственный технический университет" (RU)

(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СИЛЫ ЗАТЯЖКИ СТЕЖКОВ НА ШВЕЙНОЙ МАШИНЕ


Формула полезной модели

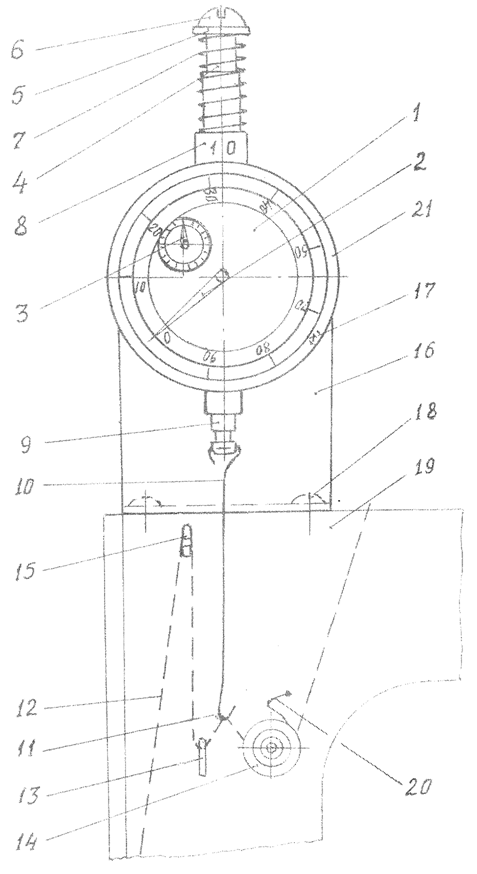

Устройство для измерения силы затяжки стежков на швейной машине, содержащее индикатор часового типа с дополнительной пружиной сжатия на длинном конце штока и кронштейн, отличающееся тем, что кронштейн установлен на головке швейной машины над нитепритягивателем и регулятором натяжения игольной нитки, а на конце короткого штока индикатора закреплена шарнирно тяга с крючком, на который, на участке между нитенаправительным угольником и регулятором натяжения игольной нитки, опирается игольная нитка.
