Лабораторная работа № 2 по ТС и СА на тему: «Структурное моделирование систем»

Московский Государственный Университет Экономики, Статистики и Информатики (МЭСИ)

Лабораторная работа № 2 по ТС и СА на тему:

«Структурное моделирование систем»

Выполнили: студенты группы ДЭК-302

Москва, 2010 г.

Содержание

Введение

Постановка задачи

1. Аналитическая часть

1.1. Технико-экономическая характеристика объекта

1.1.1. Характеристика объекта, описание работы объекта

1.1.2. Организационная структура объекта

1.2. Формализация расчетов

1.3. Используемые программные средства

2. Проектная часть

2.1. Сценарий диалога программы СДКМС

2.2. Схема работы системы СДКМС

2.3. Схема данных СДКМС

3. Результаты работы
Введение

Целью настоящей лабораторной работы является анализ любой экономической системы (сущность которой представлена в программе) посредством работы с системой декомпозиции, композиции и модификации систем (СДКМС). А именно при помощи этой программы можно осуществить: структурное представление системы, расчет функциональной устойчивости, статистический анализ структуры исследуемой системы, оценка структурной сложности и «веса» системы и многое другое.

Постановка задачи

Дано: программа структурного моделирования и система декомпозиции, композиции модификации систем, СДКМС, некая экономическая система.

Требуется:

1. Построить схему структуры (проект)

2. Оценить структурные и функциональные характеристики системы:

- сложность

- надежность

- пропускная способность

- универсальность

- степень иерархичности

- информативность.

3. Вычислить общий вес системы (рейтинги объектов)

4. Запомнить результаты вычислений в каталоге системы

1. Аналитическая часть

1.1. Технико-экономическая характеристика объекта

1.1.1. Характеристика объекта, описание работы объекта

Исследуется процесс функционирования рекламной компании «Висма». Предоставлении услуг ведется в четырех направлениях: радио реклама, телереклама, реклама в печати, наружная реклама.

Рабочий процесс организован следующим обра­зом. В отдел приема заказов от заказчика поступает информация о требуемом рекламном проекте. Обработанную информацию передают в отдел разработки проектов. Далее, уже готовый проект поступает в контролирующий отдел для его утверждения. После принятия проект поступает в подразделения для его последующей реализации. Выполненный проект передается заказчику.

1.1.2 Организационная структура объекта

Заказ

Прием заказов

Разработка проекта

Утверждение проекта

Радио студия Теле студия Типография Отдел печати

Заказчик

Рис 1. Организационная структура

рекламной компании

1.2 Формализация расчетов

Основными единичными характеристиками системы являются характеристики, связанные со структурой системы: сложность, иерархичность, информативность, пропускная способность, и со способами функционирования системы: надежность, функциональная сложность, пропускная способность

******

* PACЧET CTPУKTУPHOЙ CЛOЖHOCTИ S L *

******

* обшее число связей ¦ M ¦ *

* SL = *

* oбщee кoличecтвo элементов ¦(N - 1)*N ¦ *

******

*****

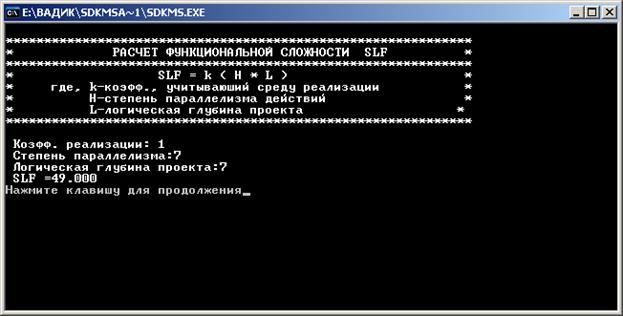

* РАСЧЕТ ФУНКЦИОНАЛЬНОЙ СЛОЖНОСТИ S L F *

*****

* SLF = k ( H * L ) *

* где, k-коэфф., учитываюший среду реализации *

* H-степень параллелизма действий *

* L-логическая глубина проекта *

*****

*****

* PACЧET УHИBEPCAЛЬHOCTИ U N *

*****

* кoл-вo элeментoв c мах чиcлoм *

* вxoдoв ( >1 ) ¦ Kv ¦ *

* UN = *

* oбщee числo элeментoв ¦ N ¦ *

*****

*****

* PACЧET HAДEЖHOCTИ N D *

*****

* Обшее число подсистем или путей ¦ SP ¦ *

* ND = ------ *

* oбщee числo связей ¦ M ¦ *

*****

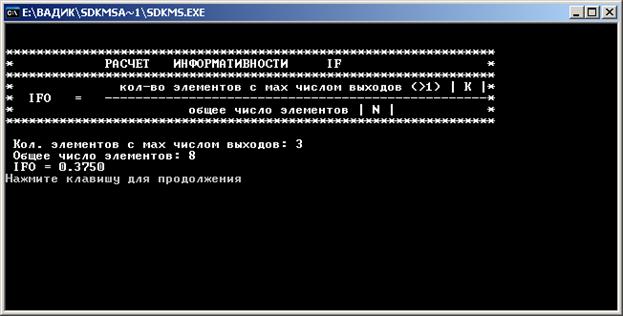

* PACЧET ИHФOPMATИBHOCTИ I F *

* кoл-вo элементов c мах числом выxoдoв (>1) ¦ K ¦*

* IFO = ------*

* oбщee число элементoв ¦ N ¦ *

*****

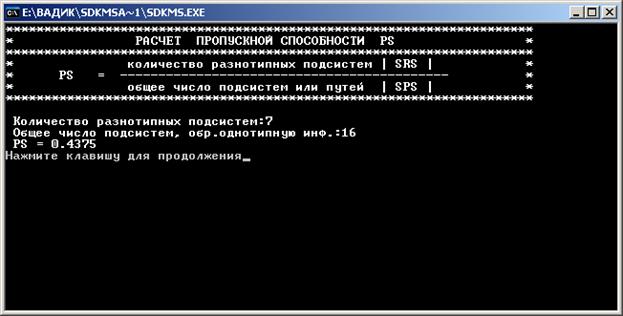

* PACЧET ПРОПУСКНОЙ СПОСОБHOCTИ PS *

*****

* Обшее число подсистемы обр. oднотипныx инф.¦ SPS ¦*

* PS = *

* oбщee число путeй ¦ M ¦ *

* *

*****

*****

* СТЕПЕНЬ ИЕРАРХИЧНОСТИ I E R *

*****

* *

* количecтвo разнoтипныx подсистем ¦ SRS ¦ *

* IER = *

* oбщee число подсистем или путeй ¦ SPS ¦ *

Чтобы вычислить (вес), необходимо из вышеперечисленных единичных характеристик построить интегрированную характеристику. Применяется подход экспертных оценок.

Рассмотрим метод бальных оценок, связанный с получением рейтинга системы:

1. рассчитываем количественные характеристики

2. строится экспертная таблица для проставления экспертных оценок по каждой характеристики

3. проставляются оценки в таблицу (от1 до 100)

j-я оценка, I-го эксперта. Определяется вес каждой характеристики, оценку эксперта, матричную характеристику.

4. вычисляется и проставляется по каждой характеристики вес. Получается матрица. Её столбцы упорядочиваются по возрастанию характеристик.

5. К трансформированию матрицы весов по каждой характеристики применяется формула расчета

Э-эксперт

К-характеристика

V-оценка

			…..
…..

После заполнения таблицы считаются весы

1.3 Используемые программные средства

Для анализа финансовой деятельности компании “Висма” нами используются следующие программные и технические средства: программы - SDKMS, ОС WINDOWS XP, текстовый редактор Word2003, генератор схем VISI04, графический редактор Paintbrush. Используемое техническое средство персональный компьютер Intel, принтер.

2. Проектная часть

2.1 Сценарий диалога программы СДКМС

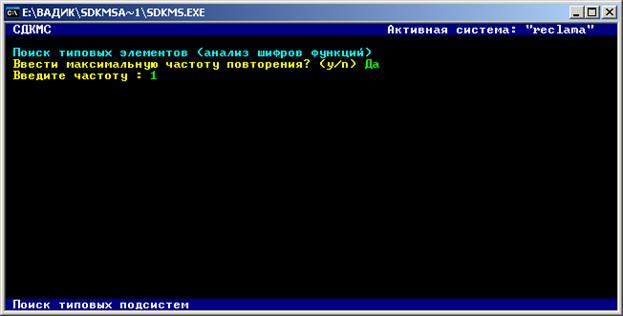

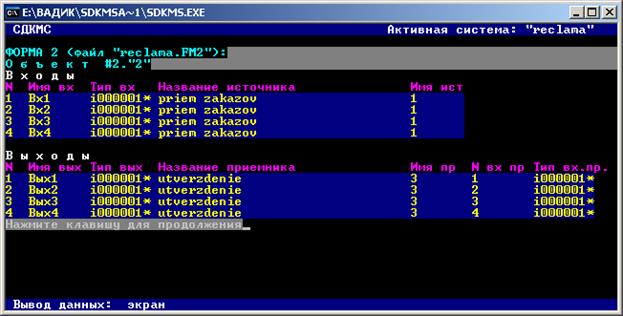

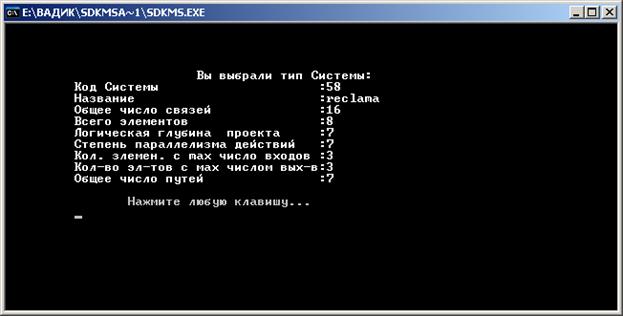

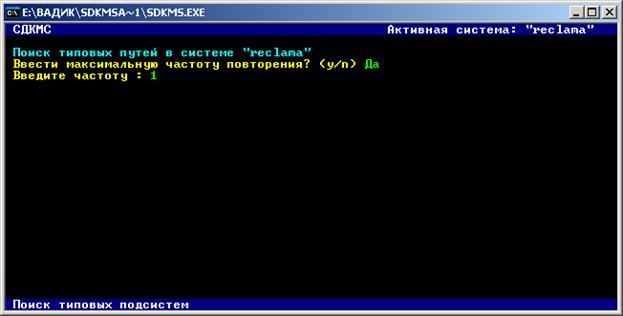

Математическое моделирование: пакет MILP 1. Ввод данных 2. Просмотреть данные 3. Сохранить данные в файле 4. Решить задачу 5. Просмотреть решение 6. Печать решения 7. Сохранить решение 8. Расчет функции прибыли 0. Выход

Имитационное моделирование 1. Математическое моделирование: пакет MILP 2. Математическое моделирование: пакет MANAGER 3. Интерполирование 4. Справка 0. Выход в главное меню

Статистический анализ системы на стандартность 1. Поиск типовых элементов 2. Поиск типовых подсистем 3. Полный статистический анализ (1+2) 4. Справка 0. Выход в главное меню

Интерполирование 1. Диалоговое введение данных для интерполирования 2. Обработка результатов мат. программирование 0. Выход в главное меню

Меню № 2 A. Кратчайший путь B. Максимальный поток C. Задача о коммивояжере D. PERT/CPM E. Инвент. Модели F. Динамическое программирование G. Модели очереди H. Модель Маркова I. Имитация J. Прогнозирование K. Меню №1 Выход

2.2 Схема работы системы СДКМС

9 10 11

Ввод Новой системы	Просмотр д-х по активной сис-ме	Печать д-х по активной сис-ме	Удал-е активн. сис-мы из каталога	Печать д-х по активной сис-ме
Просмотр списка сис-м с выбором активной	Вывод в файл д-х по активной сис-ме
Кор-ка активной сис-мы	Удаление Каталога систем	Обновление временных файлов

Автоматическое изменение структуры

Выход в главное меню

Расчет общего критерия качества системы

1 2 3

1 . . 5

Математическое моделирование: пакет MILP

1 . . 3

1 2 3

Автоматический ввод исходных параметров	Ручной ввод исходных параметров	Выход в главное меню

2.3 Схема данных СДКМС

Предприятие

3. Результаты работы

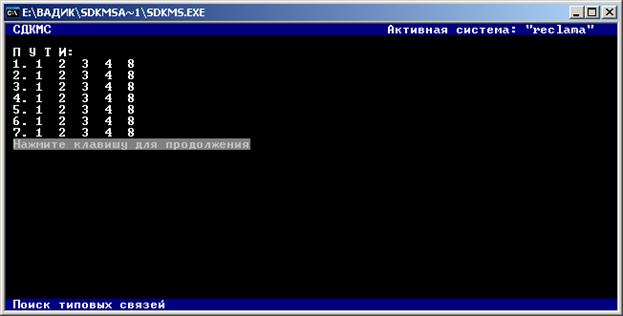

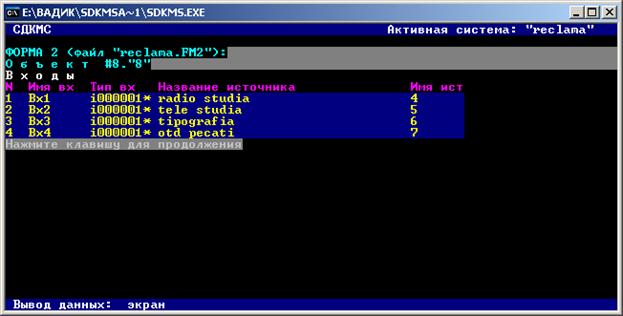

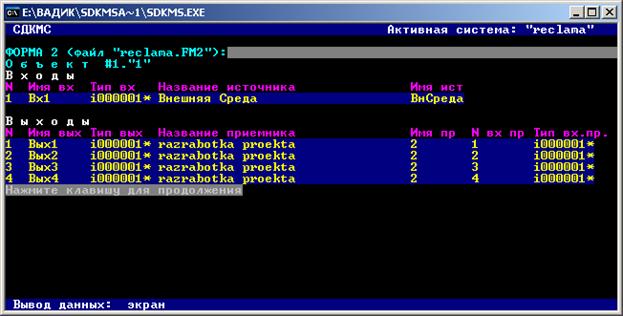

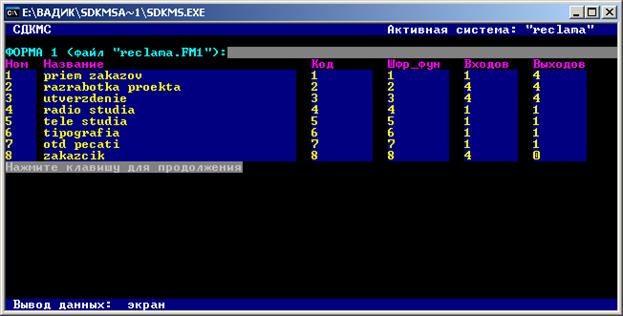

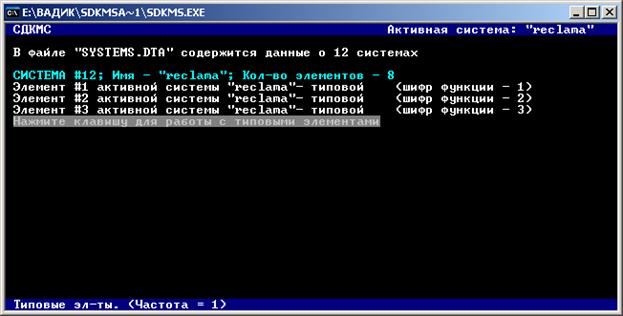

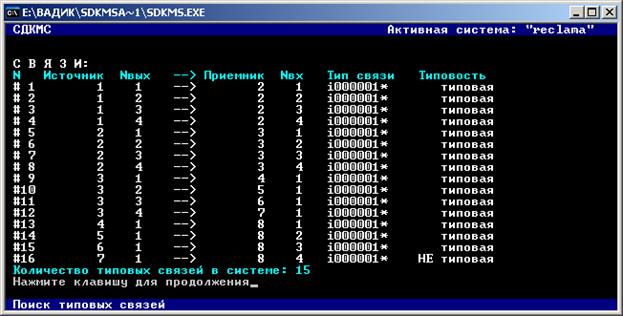

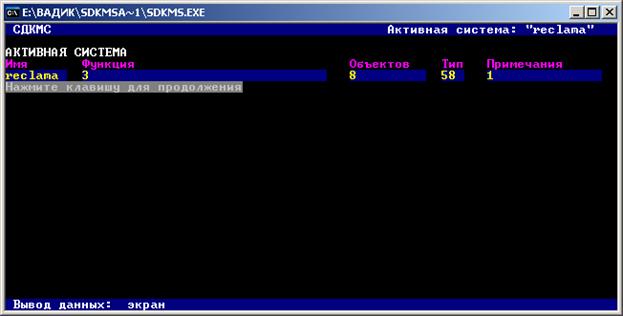

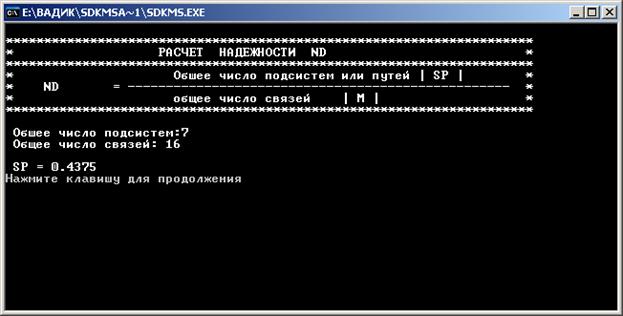

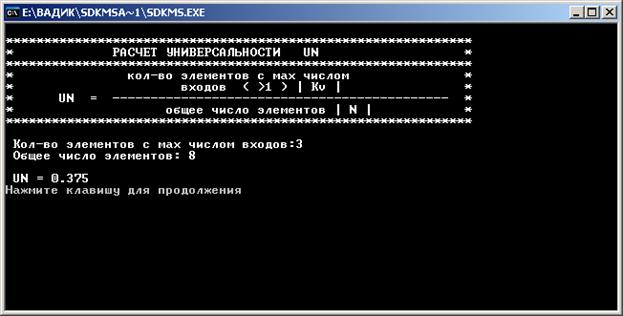

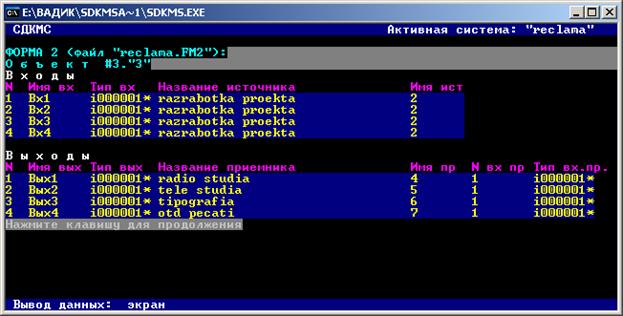

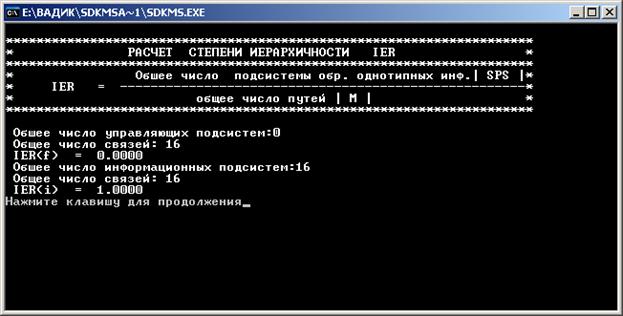

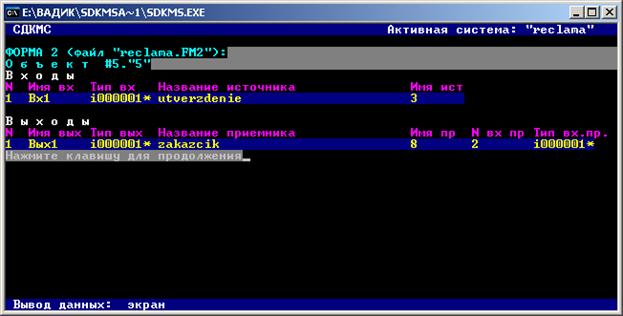

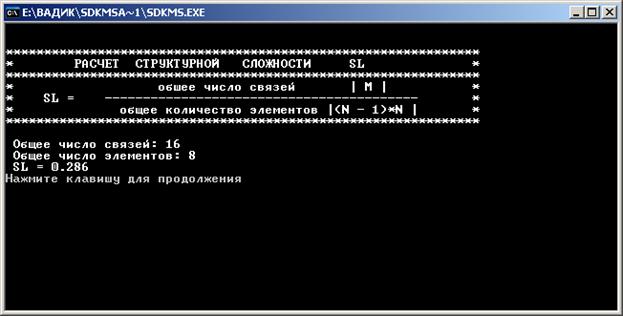

Расчет оценочных характеристик.
