Схема монтажа металлочерепицы
Предлагаемая инструкция позволит Вам быстро и правильно смонтировать металлочерепицу на кровле.
Подробное описание каждого этапа монтажа позволит избежать ошибок, которые могут возникнуть при обустройстве кровельной системы.
|
|
КАК ОБРАЩАТЬСЯ С МЕТАЛЛОЧЕРЕПИЦЕЙ
Погрузка и разгрузка металлочерепицы должна осуществляться аккуратно, во избежание механических повреждений поверхности материала.
Переносить листы можно, взявшись за края по длине. Образовавшуюся в процессе монтажа металлическую стружку необходимо аккуратно удалять с помощью мягкой щетки. При загрязнении поверхности металлочерепицы, смойте грязь мягким моющим средством. Не используйте абразивные чистящие средства и вещества на основе растворителей. Для очистки снега и льда с металлочерепичной кровли не пользуйтесь ломом, скребком или снеговой лопатой.
ДОПОЛНИТЕЛЬНАЯ ОБРАБОТКА ЛИСТОВ
Резка листов металлочерепицы производится ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Места срезов, сколов и повреждений защитного слоя должны быть окрашены специальной краской для предохранения листа от коррозии.
Для резки металла не используйте шлифмашинку с абразивными кругами (болгарку)!

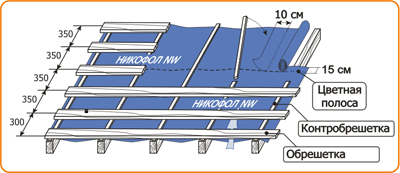

МОНТАЖ ОБРЕШЕТКИ. ВЕНТИЛЯЦИЯ ПОДКРОВЕЛЬНОГО ПРОСТРАНСТВА
Для обеспечения вентиляции подкровельного пространства важное значение имеет правильно смонтированная контробрешетка и обрешетка. В качестве гидроизоляции под металлочерепицу используйте антиконденсатные пленки, например Никофол NW. Расстелите пленку вдоль карниза.
Обеспечьте провисание пленки между стропилами 1-2 см. Поверх пленки, вдоль стропил, прибейте бруски контробрешетки (минимальное сечение брусков 40х25 мм). Смонтируйте обрешетку на контрообрешетку с шагом, соответствующим шагу волны металлочерепицы.
Выходящая на карниз доска должна быть намм толще других.

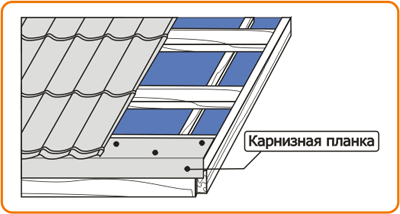

МОНТАЖ КАРНИЗНОЙ ПЛАНКИ
Карнизная планка защищает нижний край обрешетки от воздействия атмосферных осадков.
Прибейте карнизную планку к обрешетке оцинкованными гвоздями, в шахматом порядке, с шагом 30 см.
Нахлест планок по длине 10 см.

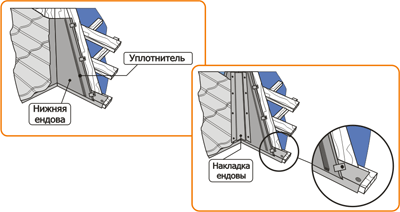

МОНТАЖ ЕНДОВЫ
В местах примыкания одного ската к другому установите ендовы и накладки ендовы.
Планка нижней ендовы укладывается на сплошную обрешетку из доски, причем нижний край ендовы укладывается поверх карнизной планки.
Между металлочерепицей и планкой нижней ендовы применяется самоклеящийся пористый уплотнитель.
Для придания кровле завершенного и эстетичного внешнего вида после монтажа листов металлочерепицы прикрепите накладку ендовы.
Накладка ендовы крепится к листам металлочерепицы в верх волны, с шагомсм.
МОНТАЖ ТОРЦЕВОЙ ПЛАНКИ
Торцевая планка крепится снизу вверх саморезами, с шагом 40 см.
Нахлест планок по длине 10 см.

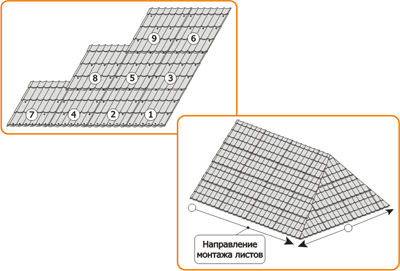

МОНТАЖ КРОВЕЛЬНЫХ ЛИСТОВ
Монтаж металлочерепицы на двускатной крыше начинается с левого или с правого торца ската.
В первом случае, следующий лист устанавливайте под последнюю волну предыдущего.
Во втором случае, следующий лист - на последнюю волну предыдущего.
Монтаж листов металлочерепицы на шатровой крыше следует начинать с середины ската и, равномерно укладывая их, двигаться в разные стороны.
Капиллярная канавка каждого предыдущего листа должна быть накрыта последующим.
Листы металлочерепицы равняются по краю карнизной планки.
Внимание: обрезки листов, использованных на одном скате невозможно использовать на других скатах.

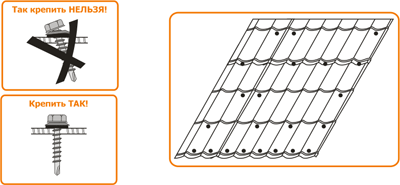

ПРАВИЛЬНОЕ КРЕПЛЕНИЕ ЛИСТОВ САМОРЕЗАМИ
Листы металлочерепицы крепятся саморезами с уплотнительной шайбой в прогиб волны, под поперечной ступенькой профиля, перпендикулярно обрешетке.
Расход саморезов примерно 6-8 шт. на 1м. кв.
Схему крепления листов смотрите на рисунке.

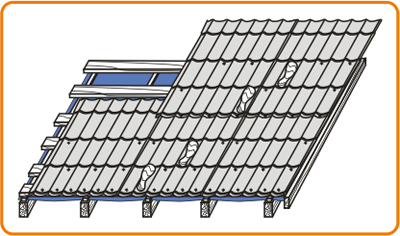

КАК ПЕРЕДВИГАТЬСЯ ПО КРОВЕЛЬНОМУ ЛИСТУ
При передвижении по металлочерепице используйте обувь с мягкой подошвой.
Наступайте только в прогиб волны, в местах, где под профилем стоят рейки обрешетки.
Не наступайте на гребень волны!

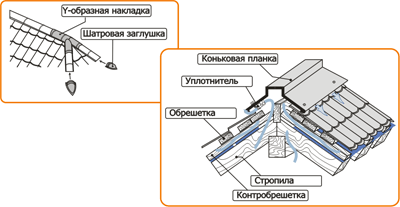

МОНТАЖ КОНЬКА
Для вентиляции подкровельного пространства листы не должны сходиться под коньковой планкой вплотную друг к другу. По верхнему краю металлочерепицы приклейте уплотнительную ленту. Конек прикрепите к листам саморезами в верхней точке каждой второй волны.
Нахлест планок по длине 10 см.
Для монтажа полукруглого конька на шатровых крышах применяются специальные элементы (накладки конька формы «Y», шатровые заглушки).

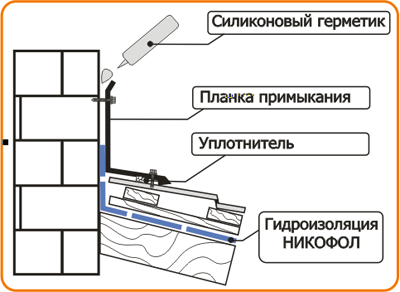

ПРИМЫКАНИЕ К СТЕНЕ
На стыках металлочерепицы с вертикальными поверхностями (стены, трубы и т. п.) закрепите планки примыканий, используя саморезы. Между листом металлочерепицы и планкой примыкания используется самоклеящийся уплотнитель, как показано на рисунке. Нахлест планок по длине 10 см.
Для дополнительной герметизации планок примыкания к стене используйте силиконовый герметик.

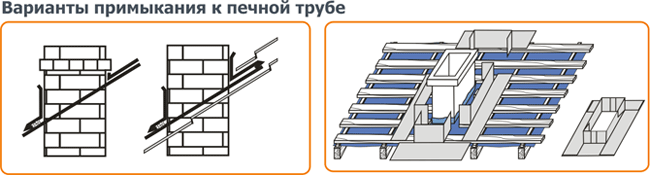

Обклад печной трубы производится с помощью гладкого листа того же цвета, что и металлочерепица (как показано на рисунке).
Для дополнительной гидроизоляции мест примыкания используйте самоклеящуюся ленту (например, Экобит).

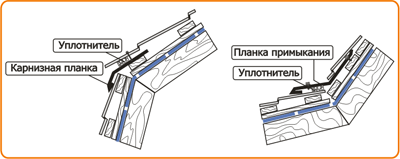

МОНТАЖ ИЗЛОМОВ КРОВЛИ
На внешних изломах используется карнизная планка.
Между верхним листом и карнизной планкой приклейте уплотнитель.
На внутренних изломах используется планка примыкания.
Между нижним листом и планкой примыкания приклейте уплотнитель.

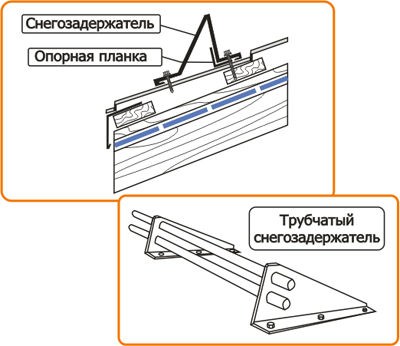

МОНТАЖ СНЕГОЗАДЕРЖАТЕЛЕЙ
Для предотвращения схода снега в нежелательных местах, например, над входом, а также для защиты водостоков необходимо устанавливать снегозадержатели.
Установите планку снегозадержания под второй поперечной ступенькой металлочерепицы. Между верхним краем снегозадержателя и листом металлочерепицы, вверху каждой волны профиля, прикрепите опорную планку.
Чтобы прикрепить снегозадержатель непосредственно к обрешетке, используйте длинные саморезы. Нижний край снегозадержателя закрепите вверху каждой второй волны. Кроме планки снегозадержания, описанной выше, возможно использование трубчатого снегозадержателя, который монтируется согласно инструкции, прилагаемой в комплекте.
