Схема теплоснабжения Ишалинского сельского поселения (стр. 1 )

Утверждаю:

Глава Ишалинского

сельского поселения

___________

«___» ______________2013 г.

Схема теплоснабжения

Ишалинского

сельского поселения

пос. Ишалино

Система централизованного теплоснабжения по Ишалинскому сельскому поселению.

Суммарная протяжённость тепловых сетей от муниципальной котельной в двухтрубном исполнении составляет в п. Ишалино 1,77 км.

На балансе (в собственности) администрации Ишалинского сельского поселения состоит одна котельная, расположенная в п. Ишалино.

В таблице № 1 приведены данные о присоединенной к теплоисточнику тепловой нагрузке, по видам потребителей.

Таблица № 1. Данные по присоединённой к котельной тепловой нагрузке по видам потребителей в п. Ишалино

№ п/п	Название котельной	Отапливаемые объекты по видам потребителей	Количество домов всего (в том числе с ГВС)	Суммарная отапливаемая площадь м2 (объём м3)	Расчётная нагрузка на отопление Гкал/час	Расчётная нагрузка на ГВС, Гкал/час	Суммарная тепловая нагрузка, Гкал/час
1	Всего по котельнй	МКД	16	14306,08 м2	3,035	0	3,035
Частный сектор	0	0	0	0	0
Бюджетные объекты	5	22053 м3	0,864	0	0,864
Прочие организации	3	3768 м3	0,405	0	0,405
ИТОГО:				4,304	0	4,304

Частный сектор п. Ишалино отапливается в основном газовым, частично печным, отоплением. В систему теплоснабжения входят МКД, бюджетные учреждения и прочие организации. Сетей горячего водоснабжения в посёлке нет. Планируется, при реконструкции тепловых узлов, в МКД установить одноступенчатые водо-водяные теплообменники, в которых водопроводная вода будет греться сетевой водой из системы отопления. Температура подаваемой в квартиры горячей воды практически не будет превышать 500 С.

В таблице № 2 приведены данные об установлено мощности котельной посёлка и присоединённой к ней тепловой нагрузке.

Таблица № 2. Данные об установленной мощности котельной и присоединённой тепловой нагрузке.

№ п/п	Наименование котельных	Вид топлива	Марка котлов	Кол-во котлов шт.	Установленная мощность Гкал/час	Присоединённая нагрузка Гкал/час	Процент загрузки от уст. мощности
1	Котельная посёлка Ишалино	Природный газ	ALPHA»Е 1850	3	4,875	4,519	92,7

Таблица № 3. Тепловой баланс котельной п. Ишалино

Наименование котельных	Установленная тепловая мощность Гкал/ч	Располагаемая тепловая мощность по результатам РНИ, Гкал/ч	Расчётная тепловая нагрузка, Гкал/ч	Потери в ТС, Гкал/ч	Собственные нужды котельной, Гкал/ч	Резерв по располагаемой мощности, Гкал/ч
Котельная п. Ишалино	4,632	4,632	4,304	0,215	0,01	0,112

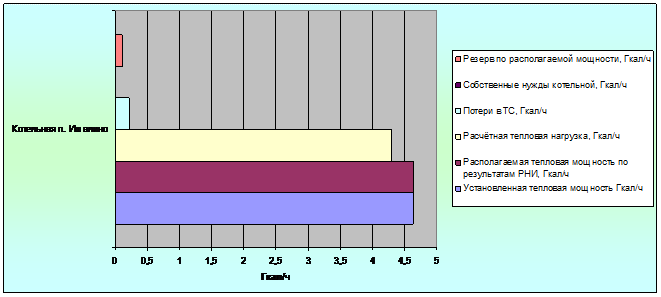

Диаграмма № 1. Тепловой баланс котельной п. Ишалино

Таблица № 4. Основные технико-экономические показатели работы котельной пос. Ишалино

№ п/п	Наименование теплоисточника	КПД котла на максимальной нагрузке, %	Максимальная производительность тепла, Гкал/ч
1	Котёл Alpha-E 1850 c горелкой «F.B.R.» GAS P190/2CE № 1	91,0	1,543
2	Котёл Alpha-E 1850 c горелкой «F.B.R.» GAS P190/2CE № 2	91,1	1,537
3	Котёл Alpha-E 1850 c горелкой «F.B.R.» GAS P190/2CE № 3	91,0	1,550

Таблица № 5. Температура воды в наружных тепловых сетях при минимальной расчётной наружной температуре - 35

Наружная Температура Воздуха Град.	Температура	Наружная Температура Воздуха Град.	Температура
В подающей линии	В обратной линии	В подающей линии	В обратной линии
+5	43	36	-16	72	55
+4	45	37	-17	74	56
+3	46	38	-13	75	57
+2	47	39	-19	76	58
+1	49	41	-20	77	59
0	51	41	-21	78	60
-1	52	42	-22	80	60
-2	53	44	-23	81	61
-3	55	45	-24	82	62
-4	56	46	-25	83	63
-5	57	47	-26	85	63
-6	59	47	-27	86	64
-7	61	48	-28	88	64
-8	62	49	-29	89	64
-9	63	50	-30	90	65
-10	65	51	-31	91	66
-11	66	51	-32	92	67
-12	67	52	-33	93	68
-13	69	53	-34	94	69
-14	70	54	-35	95	70
-15	71	55
