ЭБ 132.4. Обучение и аттестация электротехнического и электротехнологического персонала по электробезопасности (IV группа допуска) (стр. 13 )

В каких электроустановках применяются указатели напряжения для проверки совпадения фаз?

п. п. 2.7.1, 2.7.2 ИПИСЗ

2.7.1. Указатели предназначены для проверки совпадения фаз напряжения (фазировки) в электроустановках от 6 до 110 кВ.

2.7.2. Указатели представляют собой двухполюсные устройства, кратковременно включаемые на геометрическую (векторную) разность напряжений контролируемых фаз. При несовпадении фаз этих напряжений (расхождении на определенный угол) указатель подает соответствующий световой (и звуковой) сигнал.

Вопрос 25

Какие требования предъявляются к внешнему виду диэлектрических ковров?

п. п. 2.12.3-2.12.5 ИПИСЗ

2.12.3. Ковры изготовляются толщиной 6±1 мм, длиной от 500 до 8000 мм и шириной от 500 до 1200 мм.

2.12.4. Ковры должны иметь рифленую лицевую поверхность.

2.12.5. Ковры должны быть одноцветными.

Вопрос 26

Какой фон должен быть у предупреждающего знака "Осторожно! Электрическое напряжение", который укрепляется на наружной двери трансформаторов?

Приложение 9 ИПИСЗ

Плакаты и знаки безопасности

Номер плаката или знака	Назначение и наименование	Исполнение, размеры, мм	Область применения
Плакаты запрещающие
1	Для запрещения подачи напряжения на рабочее место  НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ	Красные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 10 и 5 мм. 200x100 и 100x50 Плакат переносный	В электроустановках до и выше 1000 В вывешивают на приводах разъединителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматах, рубильниках, выключателях), при ошибочном включении которых может быть подано напряжение на рабочее место. На присоединениях до 1000 В, не имеющих в схеме коммутационных аппаратов, плакат вывешивают у снятых предохранителей
2	Для запрещения подачи напряжения на линию, на которой работают люди  НЕ ВКЛЮЧАТЬ! РАБОТА НА ЛИНИИ	Белые буквы на красном фоне. Кант белый шириной 1,25 мм. 200x100 и 100x50 Плакат переносный	То же, но вывешивают на приводах, ключах и кнопках управления тех коммутационных аппаратов, при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, на которой работают люди.
3	Для запрещения подачи сжатого воздуха, газа  НЕ ОТКРЫВАТЬ! РАБОТАЮТ ЛЮДИ	Красные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 5 мм. 200x100 Плакат переносный	В электроустановках электростанций и подстанций. Вывешивают на вентилях и задвижках: воздухопроводов к воздухосборниками пневматическим приводам выключателей и разъединителей, при ошибочном открытии которых может быть подан сжатый воздух на работающих людей или приведен в действие выключатель или разъединитель, на котором работают люди; водородных, углекислотных и прочих трубопроводов, при ошибочном открытии которых может возникнуть опасность для работающих людей
4	Для запрещения повторного ручного включения выключателей ВЛ после их автоматического отключения без согласования с производителем работ  РАБОТА ПОД НАПРЯЖЕНИЕМ. ПОВТОРНО НЕ ВКЛЮЧАТЬ!	Красные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 5 мм. 100x50 Плакат переносный	На ключах управления выключателей ремонтируемой ВЛ при производстве работ под напряжением
Знаки и плакаты предупреждающие
5	Для предупреждения об опасности поражения электрическим током  ОСТОРОЖНО ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ	По ГОСТ Р 12.4.026 (знак W08). Фон и кант желтый, кайма и стрела черные. Сторона треугольника: 300 на дверях помещений	В электроустановках до и выше 1000 В электростанций и подстанций. Укрепляется на внешней стороне входных дверей РУ (за исключением дверей РУ и ТП, расположенных в этих устройствах); наружных дверей камер выключателей и трансформаторов; ограждений токоведущих частей, расположенных в производственных помещениях; дверей щитов и сборок напряжением до 1000 В
25	Для оборудования, машин и механизмов
40
50
80
100
150
Знак постоянный
То же	То же	В населенной местности*1. Укрепляется на опорах ВЛ выше 1000 В на высоте 2,5-3 м от земли, при пролетах менее 100 м укрепляется через опору, более 100 м и переходах через дорогу - на каждой опоре. При переходах через дорогу знаки должны быть обращены в сторону дороги, в остальных случаях - сбоку опоры поочередно с правой и левой стороны. Плакаты крепят на металлических и деревянных опорах
6	Для предупреждения об опасности поражения электрическим током  ОСТОРОЖНО ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ	Камеры такие же, как у знака № 5. Кайму и стрелу наносят посредством трафарета на поверхность бетона несмываемой черной краской. Фоном служит поверхность бетона. Знак постоянный	На железобетонных опорах ВЛ и ограждениях ОРУ из бетонных плит
7	Для предупреждения об опасности поражения электрическим током  СТОЙ! НАПРЯЖЕНИЕ	Черные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 15 мм Стрела красная по ГОСТ Р 12.4.026 300x150 Плакат переносный	В электроустановках до и выше 1000 В электростанций и подстанций. В ЗРУ вывешивают на защитных временных ограждениях токоведущих частей, находящихся под рабочим напряжением (когда снято постоянное ограждение); на временных ограждениях, устанавливаемых в проходах, куда не следует заходить; на постоянных ограждениях камер, соседних с рабочим местом. В ОРУ вывешивают при работах, выполняемых с земли, на канатах и шнурах, ограждающих рабочее место; на конструкциях, вблизи рабочего места на пути к ближайшим токоведущим частям, находящимся под напряжением
8	Для предупреждения об опасности поражения электрическим током при проведении испытаний повышенным напряжением  ИСПЫТАНИЕ. ОПАСНО ДЛЯ ЖИЗНИ	Черные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 5 мм. Стрела красная по ГОСТ Р 12.4.026 300x150 Плакат переносный	Вывешивают надписью наружу на оборудовании и ограждениях токоведущих частей при подготовке рабочего места для проведения испытания повышенным напряжением
9	Для предупреждения об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением  НЕ ВЛЕЗАЙ! УБЬЕТ	Черные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 5 мм. Стрела красная по ГОСТ Р 12.4.026 300x150 Плакат переносный	В РУ вывешивают на конструкциях, соседних с той, которая предназначена для подъема персонала к рабочему месту, расположенному на высоте
10	Для предупреждения об опасности воздействия ЭП на персонал и запрещения передвижения без средств защиты  ОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ БЕЗ СРЕДСТВ ЗАЩИТЫ ПРОХОД ЗАПРЕЩЕН	Красные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 10 мм. 200x100 Плакат постоянный	В ОРУ напряжением 330 кВ и выше. Устанавливается на ограждениях участков, на которых уровень ЭП выше допустимого: - на маршрутах обхода ОРУ; - вне маршрута обхода ОРУ, но в местах, где возможно пребывание персонала при выполнении других работ (например, под низко провисшей ошиновкой оборудования или системы шин). Плакат может крепиться на специально для этого предназначенном столбе высотой 1,5-2 м
Плакаты предписывающие
11	Для указания рабочего места  РАБОТАТЬ ЗДЕСЬ	Белый квадрат стороной 200 или 80 мм на синем фоне. Кант белый шириной 1,25 мм. Буквы черные внутри квадрата. 250x250, 100x100 Плакат переносный	В электроустановках электростанций и подстанций. Вывешивают на рабочем месте. В ОРУ при наличии защитных ограждений рабочего места вывешивают в месте прохода за ограждение
12	Для указания безопасного пути подъема к рабочему месту, расположенному на высоте  ВЛЕЗАТЬ ЗДЕСЬ	То же	Вывешивают на конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту
Плакат указательный
13	Для указания о недопустимости подачи напряжения на заземленный участок электроустановки  ЗАЗЕМЛЕНО	Белые буквы на синем фоне. Кант белый шириной 1,25 мм. 200x100 и 100x50 Плакат переносный	В электроустановках электростанций и подстанций. Вывешивают на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления ими

Вопрос 27

Какой фон должен быть у предупреждающего знака "Осторожно! Электрическое напряжение", который наносится посредством трафарета на железобетонную опору ВЛ?

Приложение 9 ИПИСЗ

Плакаты и знаки безопасности

Номер плаката или знака	Назначение и наименование	Исполнение, размеры, мм	Область применения
Плакаты запрещающие
1	Для запрещения подачи напряжения на рабочее место  НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ	Красные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 10 и 5 мм. 200x100 и 100x50 Плакат переносный	В электроустановках до и выше 1000 В вывешивают на приводах разъединителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматах, рубильниках, выключателях), при ошибочном включении которых может быть подано напряжение на рабочее место. На присоединениях до 1000 В, не имеющих в схеме коммутационных аппаратов, плакат вывешивают у снятых предохранителей
2	Для запрещения подачи напряжения на линию, на которой работают люди  НЕ ВКЛЮЧАТЬ! РАБОТА НА ЛИНИИ	Белые буквы на красном фоне. Кант белый шириной 1,25 мм. 200x100 и 100x50 Плакат переносный	То же, но вывешивают на приводах, ключах и кнопках управления тех коммутационных аппаратов, при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, на которой работают люди.
3	Для запрещения подачи сжатого воздуха, газа  НЕ ОТКРЫВАТЬ! РАБОТАЮТ ЛЮДИ	Красные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 5 мм. 200x100 Плакат переносный	В электроустановках электростанций и подстанций. Вывешивают на вентилях и задвижках: воздухопроводов к воздухосборниками пневматическим приводам выключателей и разъединителей, при ошибочном открытии которых может быть подан сжатый воздух на работающих людей или приведен в действие выключатель или разъединитель, на котором работают люди; водородных, углекислотных и прочих трубопроводов, при ошибочном открытии которых может возникнуть опасность для работающих людей
4	Для запрещения повторного ручного включения выключателей ВЛ после их автоматического отключения без согласования с производителем работ  РАБОТА ПОД НАПРЯЖЕНИЕМ. ПОВТОРНО НЕ ВКЛЮЧАТЬ!	Красные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 5 мм. 100x50 Плакат переносный	На ключах управления выключателей ремонтируемой ВЛ при производстве работ под напряжением
Знаки и плакаты предупреждающие
5	Для предупреждения об опасности поражения электрическим током  ОСТОРОЖНО ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ	По ГОСТ Р 12.4.026 (знак W08). Фон и кант желтый, кайма и стрела черные. Сторона треугольника: 300 на дверях помещений	В электроустановках до и выше 1000 В электростанций и подстанций. Укрепляется на внешней стороне входных дверей РУ (за исключением дверей РУ и ТП, расположенных в этих устройствах); наружных дверей камер выключателей и трансформаторов; ограждений токоведущих частей, расположенных в производственных помещениях; дверей щитов и сборок напряжением до 1000 В
25	Для оборудования, машин и механизмов
40
50
80
100
150
Знак постоянный
То же	То же	В населенной местности*1. Укрепляется на опорах ВЛ выше 1000 В на высоте 2,5-3 м от земли, при пролетах менее 100 м укрепляется через опору, более 100 м и переходах через дорогу - на каждой опоре. При переходах через дорогу знаки должны быть обращены в сторону дороги, в остальных случаях - сбоку опоры поочередно с правой и левой стороны. Плакаты крепят на металлических и деревянных опорах
6	Для предупреждения об опасности поражения электрическим током  ОСТОРОЖНО ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ	Камеры такие же, как у знака № 5. Кайму и стрелу наносят посредством трафарета на поверхность бетона несмываемой черной краской. Фоном служит поверхность бетона. Знак постоянный	На железобетонных опорах ВЛ и ограждениях ОРУ из бетонных плит
7	Для предупреждения об опасности поражения электрическим током  СТОЙ! НАПРЯЖЕНИЕ	Черные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 15 мм Стрела красная по ГОСТ Р 12.4.026 300x150 Плакат переносный	В электроустановках до и выше 1000 В электростанций и подстанций. В ЗРУ вывешивают на защитных временных ограждениях токоведущих частей, находящихся под рабочим напряжением (когда снято постоянное ограждение); на временных ограждениях, устанавливаемых в проходах, куда не следует заходить; на постоянных ограждениях камер, соседних с рабочим местом. В ОРУ вывешивают при работах, выполняемых с земли, на канатах и шнурах, ограждающих рабочее место; на конструкциях, вблизи рабочего места на пути к ближайшим токоведущим частям, находящимся под напряжением
8	Для предупреждения об опасности поражения электрическим током при проведении испытаний повышенным напряжением  ИСПЫТАНИЕ. ОПАСНО ДЛЯ ЖИЗНИ	Черные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 5 мм. Стрела красная по ГОСТ Р 12.4.026 300x150 Плакат переносный	Вывешивают надписью наружу на оборудовании и ограждениях токоведущих частей при подготовке рабочего места для проведения испытания повышенным напряжением
9	Для предупреждения об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением  НЕ ВЛЕЗАЙ! УБЬЕТ	Черные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 5 мм. Стрела красная по ГОСТ Р 12.4.026 300x150 Плакат переносный	В РУ вывешивают на конструкциях, соседних с той, которая предназначена для подъема персонала к рабочему месту, расположенному на высоте
10	Для предупреждения об опасности воздействия ЭП на персонал и запрещения передвижения без средств защиты  ОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ БЕЗ СРЕДСТВ ЗАЩИТЫ ПРОХОД ЗАПРЕЩЕН	Красные буквы на белом фоне. Кант белый шириной 1,25 мм. Кайма красная шириной 10 мм. 200x100 Плакат постоянный	В ОРУ напряжением 330 кВ и выше. Устанавливается на ограждениях участков, на которых уровень ЭП выше допустимого: - на маршрутах обхода ОРУ; - вне маршрута обхода ОРУ, но в местах, где возможно пребывание персонала при выполнении других работ (например, под низко провисшей ошиновкой оборудования или системы шин). Плакат может крепиться на специально для этого предназначенном столбе высотой 1,5-2 м
Плакаты предписывающие
11	Для указания рабочего места  РАБОТАТЬ ЗДЕСЬ	Белый квадрат стороной 200 или 80 мм на синем фоне. Кант белый шириной 1,25 мм. Буквы черные внутри квадрата. 250x250, 100x100 Плакат переносный	В электроустановках электростанций и подстанций. Вывешивают на рабочем месте. В ОРУ при наличии защитных ограждений рабочего места вывешивают в месте прохода за ограждение
12	Для указания безопасного пути подъема к рабочему месту, расположенному на высоте  ВЛЕЗАТЬ ЗДЕСЬ	То же	Вывешивают на конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту
Плакат указательный
13	Для указания о недопустимости подачи напряжения на заземленный участок электроустановки  ЗАЗЕМЛЕНО	Белые буквы на синем фоне. Кант белый шириной 1,25 мм. 200x100 и 100x50 Плакат переносный	В электроустановках электростанций и подстанций. Вывешивают на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления ими

Тема 7. Правила освобождения пострадавших от электрического тока и оказания им первой доврачебной помощи

Вопрос 1

Какое специфическое действие на организм человека оказывает электрический ток?

п.12 Учебного пособия

Электрический ток оказывает на организм как специфическое, так и неспецифическое воздействие.

Специфическое действие выражается в следующем: электрический ток, проходя через живой организм, производит термическое (тепловое) действие, которое выражается в ожогах от­дельных участков тела, нагреве кровеносных сосудов, крови, нервных волокон и т. п.; электролитическое (биохимическое) действие - выра­жается в разложении крови и других органических жидкостей, вызывая значительные нарушения их физико-химических составов; биологиче­ское (механическое) действие - выражается в раздражении и возбуж­дении живых тканей организма, сопровождается непроизвольным су­дорожным сокращением мышц (в том числе сердца, легких).

Неспецифическое действие проявляется в виде ожогов и механи­ческих повреждений, которые возникают в результате загорания оде­жды, падения пострадавшего и т. д.

Вопрос 2

Какой электрический ток опаснее для человека: постоянный или переменный?

п.12 Учебного пособия

Постоянный ток. Постоянный ток напряжением до 250-300 В в 4-5 раз безопаснее переменного. При более высоких его значениях он более опасен, чем переменный (50 Гц), так как его воздействие приво­дит к обширным и глубоким ожогам.

Переменный ток. С увеличением частоты переменного тока опасность поражения человека растет (от 1 до 100 Гц). Дальнейшее повышение частоты ведет к снижению опасности поражения. Так, на­пример, ток напряжением 1 500 В и частотой свыше 1000 Гц практиче­ски безопасен и широко применяется в медицинской практике как ток ультравысокой частоты (УВЧ).

Вопрос 3

Какие существуют основные "петли тока" - пути для прохождения электрического тока через тело человека?

п.12 Учебного пособия

Путь, прохождения тока в теле человека, называется «петля то­ка», и в значительной степени определяет исход поражения.

Различают пять основных «петель тока»:

1. Рука - рука  3. Рука — нога  5. Нога-нога

2. Рука - голова  4. Голова - нога

Наиболее распространенными являются петли: рука - рука (40% случаев), рука - нога (20% случаев).

Вопрос 4

Что необходимо сделать в первую очередь при поражении человека электрическим током?

МИОПП

Вопрос 5

Каким образом следует передвигаться в зоне "шагового" напряжения?

МИОПП

Передвигаться в зоне "шагового" напряжения следует в диэлектрических ботах или галошах либо "гусиным шагом" - пятка шагающей ноги, не отрываясь от земли, приставляется к носку другой ноги.

Вопрос 6

Нуждается ли в медицинской помощи человек, находившийся под воздействием электрического тока и чувствующий себя после этого нормально?

п.12 Учебного пособия

Обезопасив пострадавшего от воздействия электрического тока необходимо срочно приступить к оказанию первой помощи.

Если пострадавший в сознании, но до этого был в обмороке или находился в бессознательном состоянии, но с сохранившимися устой­чивым дыханием и пульсом следует:

- уложить его на подстилку, например из одежды;

- расстегнуть одежду, стесняющую дыхание;

- создать приток свежего воздуха;

- согреть тело, если холодно;

- обеспечить прохладу если жарко;

- создать полный покой, непрерывно наблюдая за пульсом и дыхани­ем;

- удалить лишних людей;

- вызвать скорую помощь, т. к. несмотря даже на удовлетворительное состояние пострадавшего, через несколько часов может возникнуть нарушение ритма сердца, поэтому он должен быть госпитализирован для наблюдения за ним в течение нескольких часов.

Вопрос 7

Смертельно опасной величиной электрического переменного тока, протекающего через тело человека, следует считать:

п.12 Учебного пособия

Чем продолжительней действие тока на организм, тем больше тя­жесть поражения.

При малых значениях силы тока (до 0,1 А) это объясняется воз­можностью электрического пробоя кожи. При больших значениях силы тока (0,1 - 5 А) - возможностью возникновения фибрилляции желудоч­ков сердца.

При возникновении фибрилляции работа сердца и крово­обращение в организме прекращается, что приводит к смерти.

На основании экспериментально установленных данных о вели­чине переменного тока, вызывающего наступление фибрилляции сердца животных, имеющих вес тела, равный весу тела человека, принято считать, что смертельно опасная величина переменного тока для человека составляет 100 мА (0,1 А). В отношении величины «до­пустимого» или «безопасного» напряжения все еще нет установив­шейся точки зрения, так как электрическое сопротивление человека изменяется в широких пределах в зависимости от конкретных усло­вий.

Можно привести десятки случаев смертельного поражения чело­века при воздействии напряжения 12 В и ниже.

Вопрос 8

В каком месте касания земли электрическим проводом можно попасть под "шаговое" напряжение?

МИОПП

В радиусе 8 метров от места касания земли электрическим проводом можно попасть под "шаговое" напряжение.

Передвигаться в зоне "шагового" напряжения следует в диэлектрических ботах или галошах либо "гусиным шагом" - пятка шагающей ноги, не отрываясь от земли, приставляется к носку другой ноги.

Вопрос 9

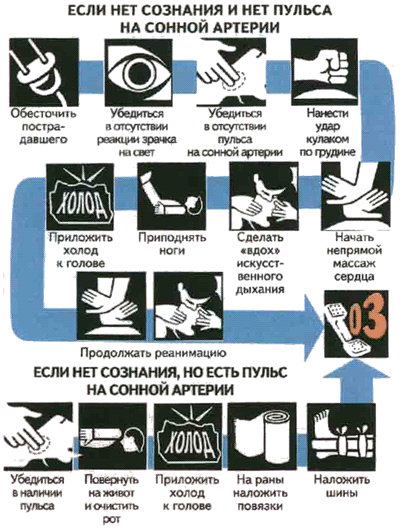

В какой последовательности необходимо начать оказывать первую доврачебную помощь пострадавшим от действия электрического тока в случае, если он без сознания, но пульс на сонной артерии есть?

МИОПП
