– производственная фирма «АСУПРОМ» является разработчиком и производителем дисковых поворотных затворов SfeRUS (ЗДП SfeRUS).
Дисковые поворотные затворы применяются в качестве запорно-регулирующего устройства для питьевой, технической или морской воды, насыщенного пара, сжатого воздуха, газа, слабых кислот и щелочей, нефти и нефтепродуктов, пищевых продуктов и других жидкостей.
Дисковые поворотные затворы зарекомендовали себя как конкуренто-способная и надежная запорно-регулирующая арматура, имеющая ряд преимуществ:
простота и удобство монтажа за счёт малого веса и габаритов;
монтаж на трубопроводе без применения уплотнительных прокладок;
возможность использования в качестве регулирующей арматуры (наличие фиксированных промежуточных положений);
конструктивно лишена недостатков в виде прикипания и заклинивания;
низкая чувствительность к загрязнению рабочей среды, наличию механических примесей и отложений;
относительно низкая стоимость в сравнении со стоимостью задвижек с аналогичными характеристиками;
низкие эксплуатационные расходы (работа без обслуживания и ремонта не менее 5 лет).
Предприятие приступило к производству затворов в I квартале 2006 г. По результатам эксплуатации затворов на ряде предприятий, таких как МУП "Нефтекамскводоканал", ОАО "УЗЭМИК", , МУП «Илишевское ЖКХ», МУП «Инзерское ПУЖКХ», ОАО "Белебеевский завод "Автонормаль", "Гидравлика", ФГУП "УППО", станкостроительный завод», были получены положительные отзывы на изделия.
Опыт эксплуатации затворов подтверждает их высокую высокую надёжность и долговечность. Замена традиционной запорной арматуры (клиновые задвижки, вентили, шаровые краны) на предлагаемые дисковые поворотные затворы не требует дополнительных затрат, поскольку для монтажа используются стандартные присоединительные фланцы и крепёж, а также элементы, компенсирующие разницу строительной длины.
ЗДП SfeRUS применяются в пищевой, химической, газовой, нефтя-ной, нефтехимической и других отраcлях промышленности.

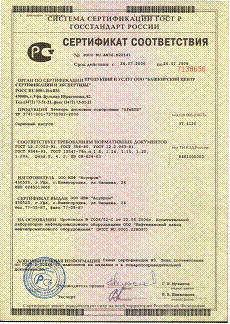

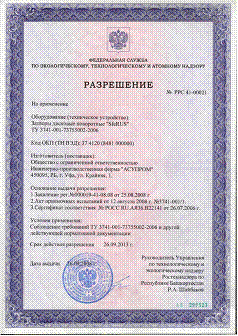

Все изделия сертифицированы в соответствии с требованиями ГОСТ Р № РОСС RU. АЯ. В22141 и имеют разрешение на применение РОСТЕХНАДЗОРА № РРС . Материалы, применяемые в затворах для питьевой воды и пищевых продуктов, имеет санитарно-эпидемиологическое заключение.
Каждое изделие проходит контроль и испытание согласно ТУ.
Технические характеристики
ЗДП SfeRUS имеют следующие основные технические характеристики:
диаметры условного прохода: 50, 65, 80, 100, 125, 150 мм;
диапазон температур рабочей среды: от -60 до + 180 °С;
условное давление – до 1,6 МПа;
класс герметичности – А по ГОСТ 9544-93 в обоих направлениях.
Конструктивные особенности
Конструкция ЗДП SfeRUS показана на рис.1. Корпуса затворов отливаются из углеродистой стали. В подвижной части конструкции имеется тройная система уплотнения (рис.2):
по сферической поверхности уплотнителя и диска;
по кольцевому выступу уплотнителя и втулки;
манжеты по поверхности вала.
Для опоры вала применяются антифрикционные втулки. Уплотнитель изготавливается из материалов, обеспечивающих высокую надежность и долговечность работы затвора.
Диаметральный размер уплотнителя учитывает возможность применения плоских приварных и воротниковых фланцев по ГОСТ и ГОСТ .
Корпус имеет фланец для монтажа электропривода. На фланце предусмотрены отверстия для фиксации рукоятки управления в положениях «открыто» и «закрыто», а также фиксации промежуточных положений с шагом 22,50.
Комплект поставки
В комплект поставки ЗДП SfeRUS входят:
затвор с рукояткой;
паспорт на затвор с техническим описанием и правилами монтажа.
При необходимости затворы могут комплектоваться:
электроприводом (тип и производитель определяется заказчиком);
фланцами;
крепежными элементами (шпильками, болтами, гайками);

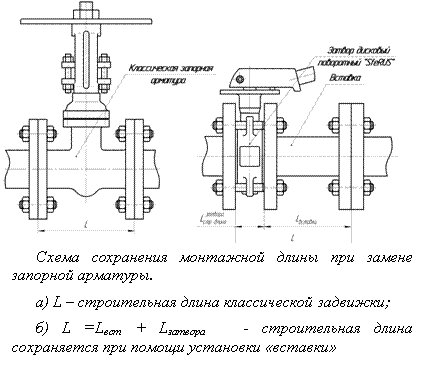

вставками (применяются для компенсации строительной длины при замене классической арматуры на затворы, без применения сварочных работ);
гибкими компенсаторами для компенсации несоосности ответных фланцев и горизонтальных пермещений труб при гидроударах;
удлинителями вала (применяются для управления затвором в труднодоступных местах).
