| 3127.00.00.000-02 КДС Каталог деталей и сборочных единиц | СБ4/С-200.LB40 | 380 В, 50 Гц | 10 бар |

| 3127.00.00.000-02 КДС Каталог деталей и сборочных единиц | СБ4/С-200.LB40 | 380 В, 50 Гц | 10 бар |

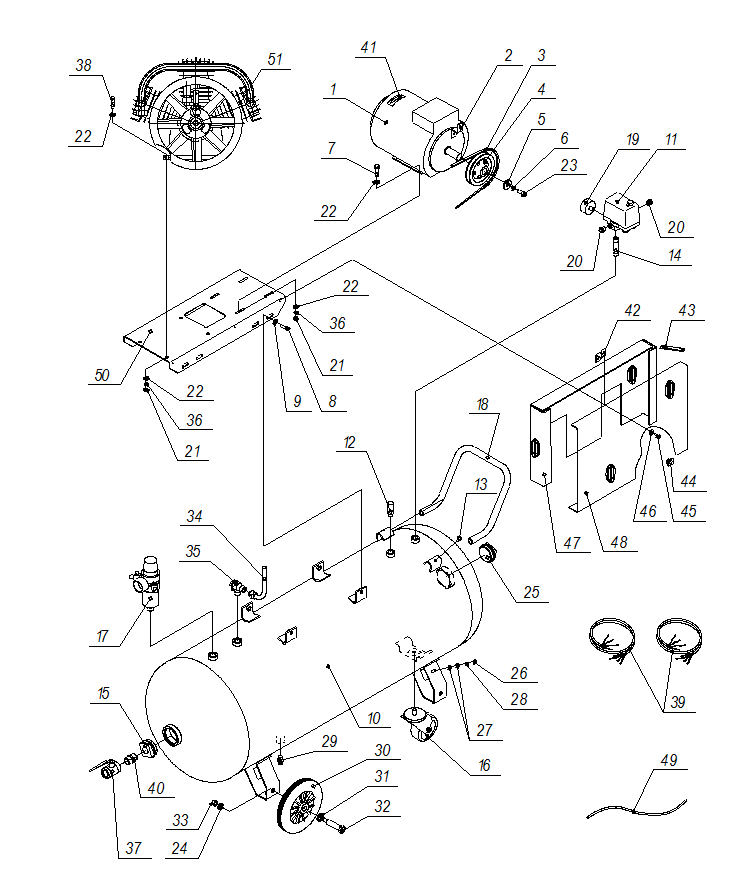

Поз. | Код. № чертежа | Наименование | Кол. |
1. |
() | Электродвигатель, 3,0 кВт | 1 |
2. | 3102.00.00.001 | Держатель | 1 |
3. |
| Ремень А1400 | 1 |
4. | 3127.00.00.104 3127.00.00.104-01 | Шкив | 1 |
5. | 3106.00.00.101 | Прижим | 1 |
6. | Шайба 10.65Г | 1 | |
7. | Болт М8х35 | 4 | |
8. | Болт М10х30 | 4 | |
9. | Шайба 10 | 4 | |
10. | 3008.00.00.000-01 | Ресивер | 1 |
11. |
| Прессостат MDR3 | 1 |
12. |
| Клапан предохранительный | 1 |
13. | Болт М8х16 | 2 | |
14. | 3101.00.00.201 | Переходник | 1 |
15. | 3106.00.00.021 | Переходник | 1 |
16. |
| Колесо | 1 |
17. |
| Регулятор давления | 1 |
18. | 3101.00.00.015 | Рукоятка | 1 |
19. |
| Манометр | 1 |
20. | 3101.00.00.203 | Заглушка | 2 |
21. | Гайка М8 | 8 | |
22. | Шайба 8 | 16 | |
23. | Болт М10х25 | 1 | |
24. | Шайба 12 | 2 | |
25. | 3040.00.00.048 | Заглушка | 1 |
26. | Гайка М6 | 1 | |
27. | Шайба 6 | 2 | |
28. | Шайба 6, 65Г | 1 | |
29. |
| Конденсатоотводчик | 1 |
30. |
| Колесо | 2 |
31. | 3101.00.10.003 | Шайба | 2 |
32. | 3101.00.10.002 | Болт | 2 |
33. | Гайка М12 | 2 | |
34. | 3127.00.00.600 | Воздухопровод | 1 |
35. |
| Клапан обратный | 1 |
36. | Шайба 8, 65Г | 8 | |
37. |
| Кран | 1 |
38. | Болт М8х45 | 4 | |
39. |
| Провод | 2 |
40. | 3060.00.00.125 | Переходник | 1 |
41. |
| Указатель | 1 |
42. | 3125.00.00.103 | Держатель | 1 |
43. |
| Распорка | 1 |
44. |
| Защелка | 4 |
45. | Болт М6х16 | 5 | |
46. | Шайба 6х18 | 5 | |
47. | 3127.00.00.200 | Основание | 1 |
48. | 3127.00.00.300 | Крышка | 1 |
49. |
| Трубка Rilsan | 1 |
50. | 3127.00.00.101 3127.00.00.101-01 | Платформа | 1 |
51. |
| Блок поршневой | 1 |
