«Инженерно-геодезические изыскания по объекту: «Строительсктво «Гипермаркета «Магнит» на пересечении улиц набережная Леонова и бульвар роз в г. Балаково Саратовской области» (стр. 3 )

Средние погрешности определения высот пунктов (точек) съемочной геодезической сети относительно ближайших реперов (марок) опорной высотной сети не должны превышать на равнинной местности 1/10 высоты сечения рельефа, а в горных и предгорных районах 1/6 высоты сечения рельефа, принятой для инженерно-топографических планов.

Требования к производству и обеспечению точности топографических съемок при инженерных изысканиях представлены в

таблице 4 (ПРИЛОЖЕНИЕ Г СП ).

Таблица 4

Наименование	Горизонтальная и высотная (вертикальная) съемка
Предельные расстояния, м, от прибора до четких контуров местности при измерении:
Электронным тахеометром при съемке в масштабах1:500
250
Рулеткой (лентой) при съемке в масштабах
1:500	120
Предельные расстояния, м, от прибора до нечетких контуров местности при измерении:
Электронным тахеометром при съемке в масштабах1:500
375
Рулеткой (лентой) при съемке в масштабах
1:500	180

Продолжение таблицы 4

Наименование	Горизонтальная и высотная (вертикальная) съемка
Предельные расстояния, м, от прибора до рейки при съемке рельефа и измерении длин линий нитяным дальномером: в масштабе 1:500 при высоте сечения рельефа, м 0,5
100
Предельные расстояние между пикетами, м, съемке: в масштабе 1:500 при высоте сечения рельефа, м 0,5
15

Допустимые длины ходов технического нивелирования в зависимости от высоты сечения рельефа топографической съемки должны приниматься по

таблице 5.

Таблица 5

Ходы технического нивелирования	Предельная длина хода, км, при высоте сечения рельефа, м
	0,25	0,5	1 и более
Между двумя исходными реперами (марками)	2	8	16
Между исходным пунктом и узловой точкой	1,5	6	12
Между двумя узловыми точками	1	4	8

Техническое нивелирование следует выполнять нивелирами (типа 3Н-5Л, 2Н-10КЛ или им равноточными), а также теодолитами с компенсаторами (типа Т15МКП и др.) или уровнем при трубе, с отсчетом по средней нити по двум сторонам рейки.

Расхождения между значениями превышений, полученными на станции по двум сторонам реек, не должен быть более 5 мм.

Расстояние от инструмента до мест установки реек должны быть по возможности равными и не превышать 150 м.

В качестве исходных для тригонометрического нивелирования должны использоваться пункты, высоты которых определены методом геометрического нивелирования. В горных районах допускается использовать в качестве исходных пункты государственной или опорной геодезической сети, высоты которых определены тригонометрическим нивелированием в соответствии с требованиями.

Невязка хода технического нивелирования или полигона не должна превышать величины мм, где L - длина хода, км.

Средние погрешности в плановом положении на инженерно-топографических планах изображений предметов и контуров местности с четкими очертаниями относительно ближайших пунктов (точек) геодезической основы на незастроенной территории не должны превышать 0,5 мм (в открытой местности) и 0,7 мм (в горных и заселенных районах) в масштабе плана.( пп.5.9 СНиП 11.02-96)

2. Предрасчет точности создаваемой геодезической основы

Основная задача проектирования сети сгущения состояла в том, чтобы из всех возможных вариантов выбрать тот вариант сети, который по точности соответствовал бы поставленным задачам, а для осуществления требовал бы минимальных трудовых и денежных затрат.

Для выполнения этой задачи был использован программный комплекс CREDO DAT 3.1.

В CREDO_DAT 3.1 реализована оригинальная технология проектирования опорных сетей, позволяющая выбрать конфигурацию сети и технологию съемки, оптимальные для требуемой точности определения координат пунктов обоснования. Технология основана на широком применении возможностей интерактивного ввода и редактирования данных с использованием картографических материалов в виде растровых подложек.

Процесс проектирования опорной сети включал следующие действия:

-загрузка растровой подложки (загрузка растровой подложки была выполнена в специальной программе CREDO Transform 2.0. В качестве топоосновы были использованы космоснимки DigitalGlobe )

- на основе предварительного анализа особенностей объекта на плане

размещались в первом приближении пункты проектируемой сети

- устанавливались в таблице допустимых СКО априорные

значения допустимых среднеквадратических ошибок линейных

и угловых измерений для соответствующих классов точности

- вводились (в первом приближении) наборы линейных и угловых измерений,

определяющие топологическую структуру сети, с указанием

класса точности (значения измерений в режиме проекта могут быть

произвольными, поскольку они не влияют на формирование коэффициентов

уравнений поправок, по которым формируется ковариационная

матрица проектируемой сети).

Далее была выполнена предобработка и уравнивание сети.

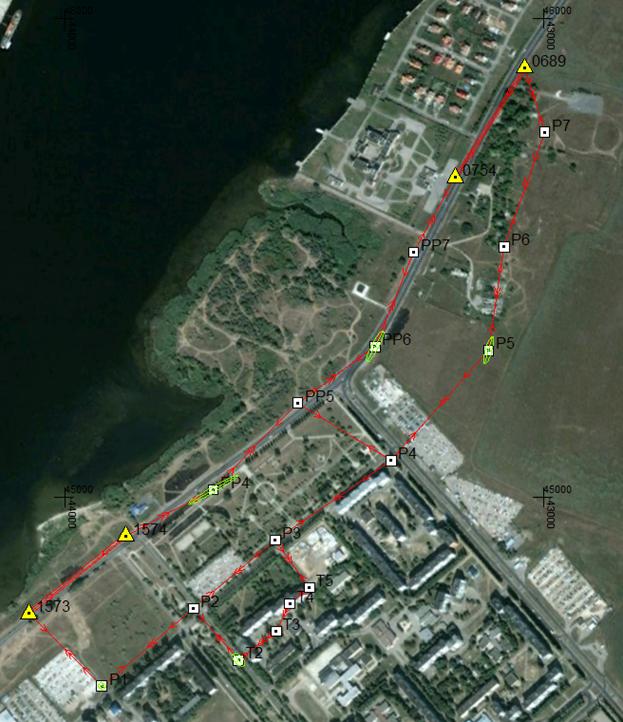

На рисунке 1 показана схема уравненного хода.

Рисунок 1 (Схема планово-высотного обоснования)

В CREDO_DAT 3.1 реализовано совместное уравнивание линейных и угловых измерений, отличающихся по классам точности, топологии и технологии построения. Уравнивание проводится параметрическим способом по критерию минимизации суммы квадратов поправок в измерения.

Процедуре уравнивания должна предшествовать предварительная обработка

данных.

После предобработки исходными данными для уравнивания

служат:

• координаты исходных пунктов,

• приближенные значения координат пунктов обоснования, полученные

после предобработки,

• дирекционные углы,

• вектора, содержащие редуцированные значения направлений, горизонтальных

проложений и превышений, дирекционных углов,

• допустимые значения средних квадратических ошибок (СКО) плановых

измерений для различных классов точности,

• допустимые высотные невязки для различных классов точности.

Каждый параметр векторов измерений (направление, горизонтальное проложение и превышение), а также каждый дирекционный угол образует одно уравнение в системе уравнений поправок. Система уравнений поправок решается под условием минимума суммы квадратов поправок в измерения с

учетом весов измерений.

Для оценки точности положения уравненных пунктов, формирования

параметров эллипсов ошибок используется ковариационная матрица, коэффициенты которой вычисляются в процессе уравнивания.

Эллипсы ошибок отображаются в графическом окне вокруг каждого уравненного пункта и обозначают область вероятного положения пункта. Проекции полуосей эллипса на координатные оси равны среднеквадратическим ошибкам Мх и Му положения пункта. Таким образом, по размерам и ориентации эллипсов можно судить о качестве уравнивания каждого участка сети или всей сети в целом.

По результатам уравнивания были проанализированы размеры и ориентации эллипсов ошибок, точность положения пунктов.

Несколько раз выполнялась оптимизация сети, включающая следующие действия:

- удаление или отключение существующих и добавление новых угловых

и линейных измерений,

- изменение класса точности измерений,

- изменение баланса весов угловых и линейных измерений.

Все операции повторялись до получения удовлетворительного результата. Затем по результатам уравнивания была сформирована ведомость оценки точности положения пунктов, в которой содержатся среднеквадратические ошибки планового и высотного положения пунктов сети, а также размеры и углы наклона полуосей эллипсов

ошибок (Таблица 6).

Таблица 6

Как отмечалось ранее средние погрешности положения пунктов (точек) плановой съемочной геодезической сети, в том числе плановых опорных точек (контрольных пунктов), относительно пунктов опорной геодезической сети не должны превышать 0,1 мм в масштабе плана на открытой местности и на застроенной территории (пп.5.25 СП ).

0,1 мм в масштабе плана 1:500 равняется 5 см. Следовательно, запроектированная сеть соответствует допускам действующего свода правил.

3. Геодезические работы выполненные при составлении топографического плана масштаба 1:500

3.1 Этапы выполняемых работ

Инженерно-геодезические изыскания выполнялись в три этапа: подготовительный, полевой и камеральный.

В подготовительном этапе было получено техническое задание; подготовлен договор ; собраны сведения об инженерных изысканиях прошлых лет на район изысканий, а также топографо-геодезических, картографических, материалов и данных, находящихся в государственных и ведомственных фондах; подготовлена программа инженерно-геодезических изысканий в соответствии с требованиями технического задания заказчика и пп. 4.14. и 5.6 СНиП , с учетом опасных природных и техногенных условий территории ; осуществлена в установленном порядке регистрация производства инженерно-геодезических изысканий в Министерстве строительства и жилищно-коммунального хозяйства Саратовской области.

В полевом этапе были произведены рекогносцировочные обследования территории и комплекс полевых работ в составе инженерно-геодезических изысканий, а также необходимый объем вычислительных и других работ по предварительной обработке полученных материалов и данных для обеспечения контроля их качества, полноты и точности.

В камеральном этапе была выполнена окончательная обработка полевых материалов и данных с оценкой точности полученных результатов, с необходимой для проектирования и строительства информацией об объектах, элементах ситуации и рельефа местности, о подземных и надземных сооружениях с указанием их технических характеристик.

Затем был составлен и передан заказчику технический отчет с необходимыми приложениями по результатам выполненных инженерно-геодезических изысканий.

3.2 Полевые работы

Данные работы можно условно разделить на две части: сгущение планово высотного обоснования и съемка ситуации и рельефа.

В качестве планово-высотного съёмочного обоснования, для выполнения съёмки, послужила линейно-угловая сеть точности не менее 1:2000 и хода тригонометрического нивелирования от пунктов полигонометрии 1-го разряда 1573 , 1574 , 0754 и 0689. Положение на местности точек планово-высотного обоснования определялось согласно выполненного предрасчета точности линейно-угловой сети.

Углы и линии измерялись электронным тахеометром Sokkia Set 550RХ-L № 000.

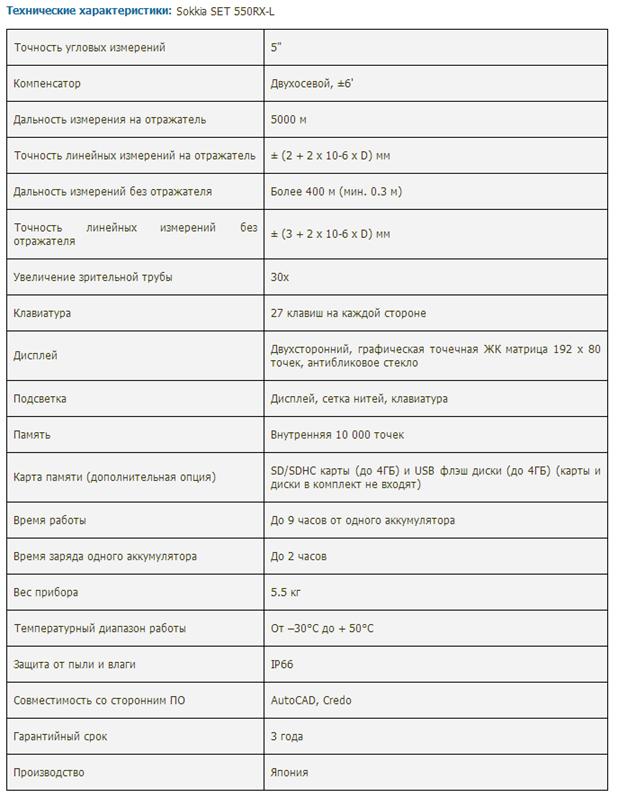

Технические характеристики вместе с наглядными изображениями данного прибора приведены на рисунке 3 и в таблице 6.

Электронный тахеометр предназначен для измерения расстояний,

горизонтальных и вертикальных углов. Область применения – инженерно-

геодезические изыскания, выполнение тахеометрической съемки, разбивочные работы в строительстве, создание сетей сгущения и землеустроительные работы.

Сам по себе тахеометр представляет комбинированный прибор, объединяющий в своей конструкции кодовый теодолит и лазерный дальномер. Прибор состоит из водонепроницаемого корпуса, вмещающего оптические и электронные компоненты, отсоединяемого трегера, и съемной аккумуляторной батареи. Принцип действия углового измерительного канала основан на использовании кодового абсолютного датчика угла поворота, что не требует предварительной индексации перед измерением и после включения тахеометра на его дисплее отображается текущее угловое значение состояния датчика. Электронные считывающие устройства обеспечивают автоматическое снятие отсчетов по горизонтальному и вертикальному угломерным датчикам.

Применение двухстороннего снятия отсчетов и двухосевых электронных

компенсаторов повышает точность измерения углов, исключает погрешность

эксцентриситета горизонтального (вертикального) датчика и автоматически

учитываются поправки в измеряемые горизонтальные и вертикальные углы за отклонение тахеометра от вертикали.

Технические характеристики вместе с наглядными изображениями данного прибора приведены на рисунке 3 и в таблице 7.

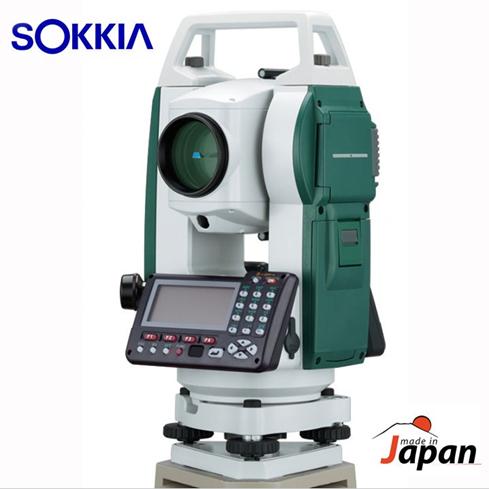

Рисунок 3 (Электронный тахеометр Sokkia Set 550RХ-L)

Таблица 7

Прибор имеет необходимое свидетельство о поверке и соответствует техническим условиям ГОСТ Р 51774-0 «Тахеометры электронные. Общие технические условия».

Допустимая угловая невязка в теодолитных ходах вычислялась по формуле: f в доп. = ±1√n, где n – число углов в ходе.

Регистрация данных измерений осуществлена в памяти электронного тахеометра с последующей передачей данных измерений на портативный компьютер.

Высотным съёмочным обоснованием послужили хода тригонометрического нивелирования от пунктов полигонометрии 1573 , 1574 , 0754 и 0689. Тригонометрическое нивелирование производилось в прямом и обратном направлениях с измерением вертикальных углов электронным тахеометром Set 550RХ-L № 000, по точкам съемочного обоснования.
