Мотор-редуктор (стр. 1 )

Особенностью мотор-редукторов данной серии выступает модернизированный корпус универсального типа, который существенно облегчает процесс монтажа оборудования. Заказчик произвольно выбирает положение установки мотор-редуктора. Применение технологии литья под давлением вывела мотор-редукторы NMRV на позиции долговечного и износостойкого приводного оборудования. Стандартизированные присоединительные размеры м-редукторов позволяют заказчикам использовать эту серию механизмов в качестве эффективной и оправданной замены вышедшим из строя агрегатам других фирм-производителей. Типоразмеры мотор-редукторов: NMRV-030, NMRV040, NMRV-050, NMRV063, NMRV-075, NMRV090, NMRV-110, NMRV130, NMRV-150

Базовые технические характеристики оборудования:

· Ресурс работы:часов (сервис фактор FS=1)

· Передаточное отношение: "i" = 5::1

· Показатели мощности: 0,0кВт

· Параметры крутящего момента: 1,Нм

Исполнения мотор-редукторов:

• Червячный редуктор NRV
• Одноступенчатый мотор-редуктор NMRV
• Двухступенчатый мотор-редуктор DRV
• Двухступенчатый мотор-редуктор с цилиндрической передачей на входе PCRV
• С вариаторной приставкой (UD) на входе UD+NMRV, UD+DRW, UD+PCRV

Сопоставляя показатели цены и качества мотор-редукторов NMRV, нельзя не отметить лидерство данного типа оборудования на рынке приводной техники. Высокий спрос объясняется доказанными на практике и в ходе многочисленных исследований показаниями надежности каждой единицы товара.

Схема типового обозначения устройства

тип	типоразмер	передаточное число	исполнение	электро- двигатель
двухсторонний входной вал	цилиндрический выходной вал	выходной фланец	реактивная штанга
NMRV			E	SS - односторонний	FL	A	мощность и обороты электро- двигателя
NRV
PCRV	DS - двухсторонний
DRV

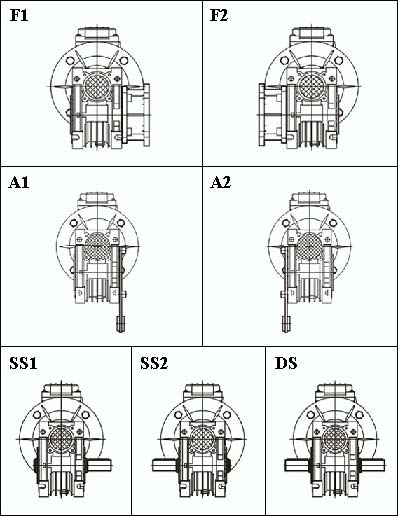

Варианты исполнения червячных устройств

Присоединительные размеры входного фланца

Типоразмер	Двигатели IEC	N	M	P	5	7.5	10	15	20	25	30	40	50	60	80	100
B5	B14	B5	B14	B5	B14	D
NMRV 030	56B5/B14	80	50	100	65	120	80	9	9	9	9	9	9	9	9	9	9	9	-
63В5/В14	95	60	115	75	140	90	11	11	11	11	11	11	11	11	11	-	-	-
NMRV 040	56B5	80	-	100	-	120	-	-	-	-	-	-	-	-	-	9	9	9	9
63B5/B14	95	60	115	75	140	90	11	11	11	11	11	11	11	11	11	11	11	11
71B5/B14	110	70	130	85	160	105	14	14	14	14	14	14	14	14	-	-	-	-
80B5/B14	130	80	165	100	200	120	19	19	19	19	-	-	-	-	-	-	-	-
NMRV 050	63B5	95	-	115	-	140	-	-	-	-	-	-	-	-	11	11	11	11	11
71B5/B14	110	70	130	85	160	105	14	14	14	14	14	14	14	14	14	14	14	-
80B5/B14	130	80	165	100	200	120	19	19	19	19	19	19	19	19	-	-	-	-
NMRV 063	71B5/B14	110	70	130	85	160	105	-	-	-	-	-	-	-	14	14	14	14	14
80B5/B14	130	80	165	100	200	120	-	19	19	19	19	19	19	19	19	19	19	19
90B5/B14	130	95	165	115	200	140	-	24	24	24	24	24	24	-	-	-	-	-
NMRV 075	80B5/B14	130	80	165	100	200	120	-	-	-	-	-	-	19	19	19	19	19	19
90B5/B14	130	95	165	115	200	140	-	24	24	24	24	24	24	24	-	-	-	-
100B5/B14	180	110	215	130	250	160	-	28	28	28	-	-	-	-	-	-	-	-
112B5/B14	180	110	215	130	250	160	-	28	-	-	-	-	-	-	-	-	-	-
NMRV 090	80B5/B14	130	80	165	100	200	120	-	-	-	-	-	-	-	-	19	19	19	19
90B5/B14	130	95	165	115	200	140	-	-	-	-	-	24	24	24	24	24	-	-
100B5/B14	180	110	215	130	250	160	-	28	28	28	28	28	28	-	-	-	-	-
112B5/B14	180	110	215	130	250	160	-	28	28	28	28	-	-	-	-	-	-	-
NMRV 110	90B5	130	-	165	-	200	-	-	-	-	-	-	-	-	-	24	24	24	24
100B5	180	-	215	-	250	-	-	28	28	28	28	28	28	28	28	28	-	-
112B5	180	-	215	-	250	-	-	28	28	28	28	28	28	-	-	-	-	-
132B5	230	-	265	-	300	-	-	38	38	38	38	-	-	-	-	-	-	-
NMRV 130	90B5	130	-	165	-	200	-	-	-	-	-	-	-	-	-	-	-	24	24
100B5	180	-	215	-	250	-	-	-	-	-	-	-	-	28	28	28	28	28
112B5	180	-	215	-	250	-	-	28	28	28	28	28	28	28	28	28	-	-
132B5	230	-	265	-	300	-	-	38	38	38	38	38	36	38	-	-	-	-

Допускаемая радиальная консольная нагрузка на выходном валу
