Настройка модема DEN-IT D-7704G для подключения

к Услуге Megaline в режиме роутера.

Шаг 1 – Подключение модема к телефонной розетке и к компьютеру.

1. В разъем LINE сплиттера подключают городскую телефонную линию. В разъем MODEM сплиттера подключают ADSL модем. В разъем PHONE сплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т. п.

2. Модем подключаем к сетевой карте компьютера, посредством кабеля UTP. Кабель входит в комплект оборудования.

3. На компьютере выставляем "Получить IP адрес автоматически" Это делается в следующей директории (Сетевое Окружение-> Свойства ->Протокол TCP/IP-> Свойства-> Получить IP адрес автоматически, Получить DNS сервер автоматически).

4. Открываем любой браузер(Explorer,Firefox,Opera…).В строке адреса прописываем номер основного шлюза – по умолчанию он ://192.168.1.1

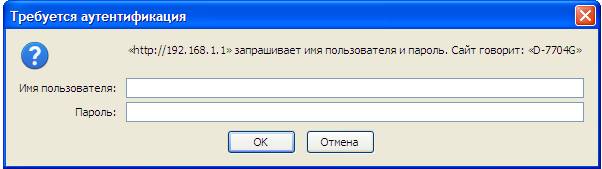

5. Появится запрос пароля для подключения к устройству.

6. В строке пользователь указываем (admin),в строке пароль (admin).

Шаг 2 – Настройка услуг Triple Play

1. Создаем 3 PVC на модеме, для запуска трех услуг – Интернет, телефония, цифровое телевидение.

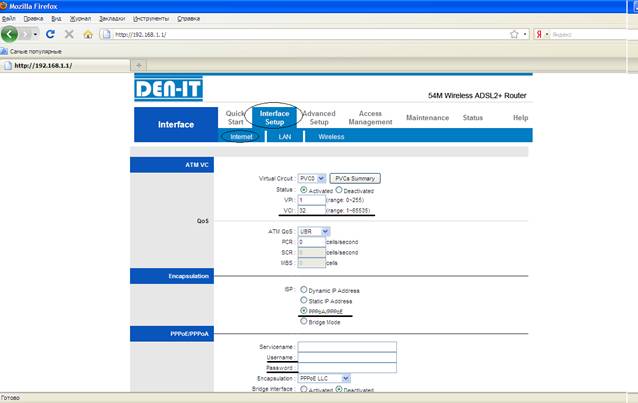

Настройка PVC производится в меню Interface Setup - > вкладка Internet

Услуга Интернет.

Первый PVC (PVC0) создаем для передачи данных.

В меню АТМ VC выставляем необходимые VCI/VPI – 0/40;

В меню Encapsulation – выбираем РРРоА/РРРоЕ, после чего появляется вкладка PPPoE/PPPoA – в которой необходимо ввести логин/пароль – которые вы завели в личном кабинете (по умолчанию megaline/megaline).

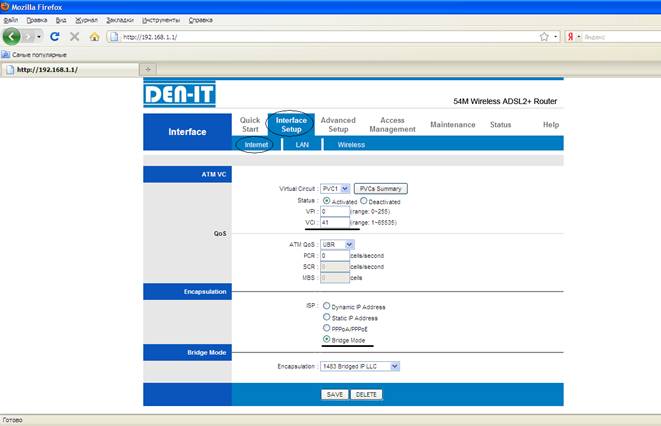

Услуга ID Phone

Второй PVC (PVC1) – создаем для услуги ID Phone. Аналогично изменяем VCI/VPI – 0/41 – для данной услуги. Encapsulation выставляем в режиме Bridge.

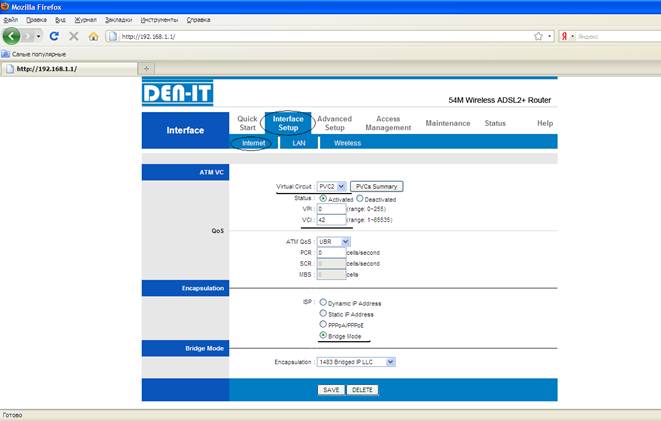

Услуга ID TV.

Третий PVC (PVC2) – создаем для услуги ID TV. Выставляем необходимые VCI/VPI – 0/42 - для данной услуги. Encapsulation выставляем в режиме Bridge.

Следующим шагом создаем 3 VLAN и присваеваем каждый VLAN к порту Ethernet.

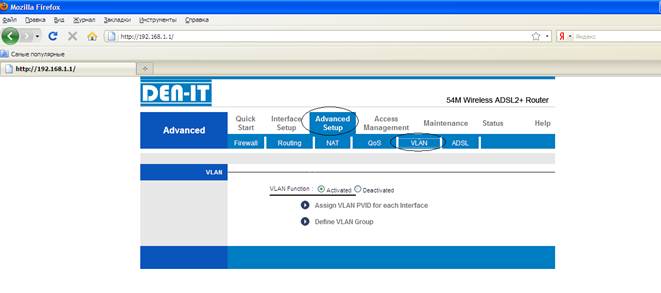

Для перехода к этим настройкам выбираем меню Advanced Setup - > вкладка VLAN.

Активируем функцию VLAN.

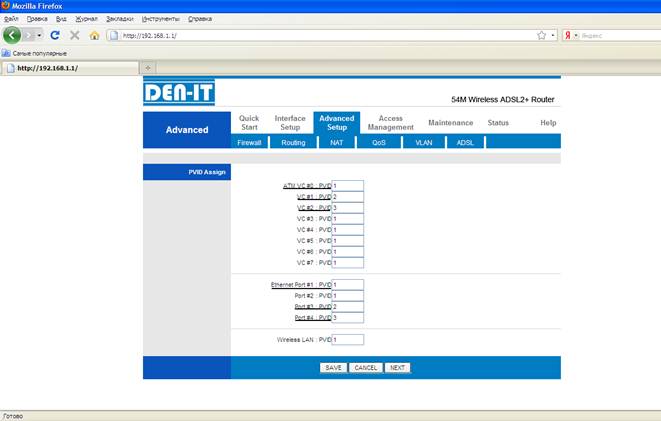

Присваиваем VLAN PVID для каждого интерфейса

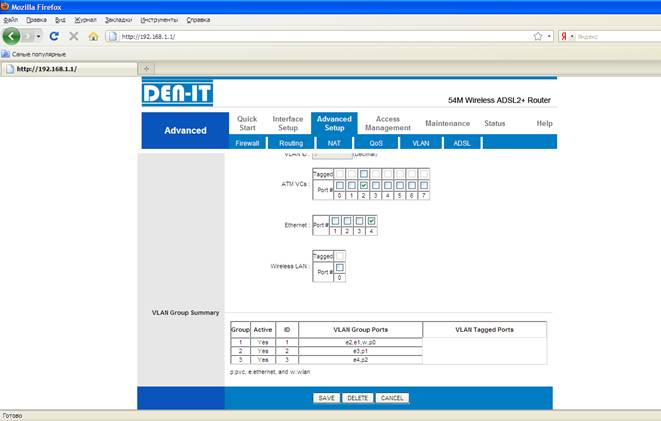

Далее жмем NEXT в этом меню – для определения групп VLAN.

Таким образом для данных у нас порты LAN1 & LAN2 & Wireless, для ID Phone – LAN3, ID TV – LAN 4.

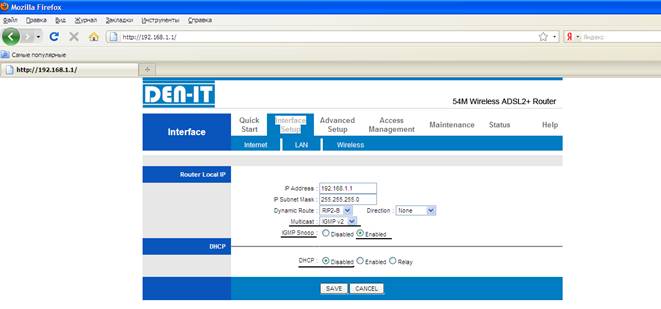

Последним шагом необходимо включить Multicast и отключить DHCP сервер.

Это делается в меню Interface Setup -> вкладка LAN.

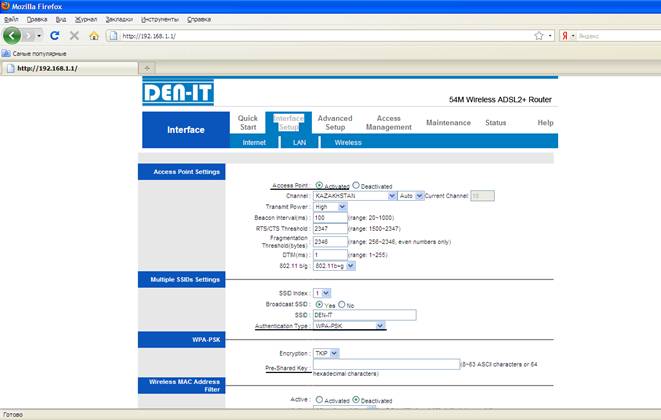

ШАГ 3 – активация функции Wi-Fi

Выбираем меню Interface Setup -> вкладка Wireless

В опции Access Point – ставим флажок на Activated, выбираем необходимый тип шифрования (WEP, WPA) и вводим ключ сети.
