3. Колонна
3.1. Проверка несущей способности колонны с учётом имеющихся дефектов (коррозия и величина стрелы прогиба).
1-1
Проверка несущей способности колонны из-за коррозионного износа.
Расчётная схема колонны и её сечение.
2 двутавра №60:
Геометрические характеристики колонны с учётом коррозионного износа (Δ* = 0.85):
Площадь сечения колонны с учётом коррозии:
Момент сопротивления сечения:
Коэффициенты
выбираем из таблицы для прокатных профилей.
Момент инерции сечения:
Момент инерции относительно оси «Х» с учётом коррозионного износа:
Момент инерции относительно оси «Y» с учётом коррозионного износа:
Радиус инерции сечения:
Гибкость :
Нагрузка на колонну:
Устойчивость колонны относительно оси «Х»
3.2. Проверка несущей способности колонны при изменении нагрузки на неё после реконструкции.
Нагрузка на колонну после реконструкции:
λ | Ry = 200 | Ry = 240 |
55 | 0,848 | 0,8285 |
При увеличении нагрузки колонна стала не устойчивой.
Усиление колонны 1 вариант.
Изменяем узел опирания колонны на фундамент с шарнирного на жесткое.
λ | Ry = 200 | Ry = 240 |
39 | 0,9093 | 0,8977 |
Колонна устойчива.
Усиление колонны 2 вариант.
Принимаем усиление колонны изменением сечения, т. е.
Швеллер №30:
Геометрические характеристики сечения:
Площадь сечения:
Момент инерции:
Радиус инерции сечения:
Гибкость относительно осей «Х» и «Y»:
;
Элементы усиления принимаем из стали класса С345, ГОСТ ,
Определяем отношение расчётного сопротивления стали элементов усиления
к расчётному сопротивлению конструкции колонны.
При
осреднённое расчётное сопротивление бистального элемента определяются по формуле:
;
где
;
момент инерции для той оси, относительно которой выполняется проверка устойчивости.
;
;
Коэффициент продольного изгиба:
λ | Ry = 240 | Ry = 280 |
61 | 0,7999 | 0,7789 |
Устойчивость колонны обеспечена.
Определяем коэффициент уровня начального напряжения:
Для выполнения работ по усилению требуется разгрузить колонну или временно её раскрепить.
Сварные швы, крепящие элементы усиления, рассчитываются на условную поперечную силу:
продольное усилие в составном стержне;
коэффициент продольного изгиба, принимаемый для составного стержня в плоскости соединительных элементов,
Расчёт непрерывных участков шпоночных швов осуществляется на сдвигающие усилия:
наибольшая поперечная сила в пределах длины элементов усиления
статический момент элемента усиления относительно центральной оси усиленного сечения.
шаг шпоночного шва
Максимальный шаг шпоночного шва:
;
Минимальные длины участков шпоночных швов определяются:

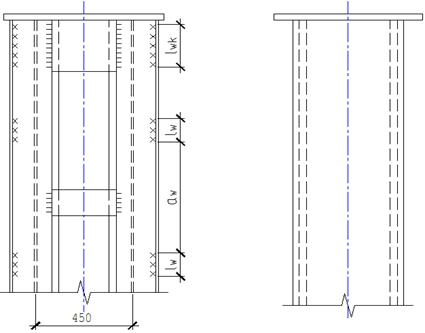

Прикрепление элементов усиления к колонне.
коэффициент, характеризующий распределение между швами, прикрепляющими элемент усиления к основному стержню и равной доле общего усилия
, относящегося к рассматриваемому шву.
Минимальная длина участков шпоночных швов:
Принимаем
. Концевые участки шпоночных швов прикрепления элементов усиления к основному стержню должны обеспечивать передачу продольных усилий на элементы усиления и вовлечение их в совместную с основным стержнем работу.
Минимальные длины концевых участков определяются:
Расчётная длина сварного шва:
Принимаем
3.3 Проверка базы колонны.
Назначаем класс бетона фундамента В12,5. Расчетное сопротивление бетона смятию при коэффициенте условия работы
:
Принимаем
.
1)
;
2)
;
3)
По сортаменту листовой стали принимаем толщину плиты 40 мм.
Прочность:
- по металлу шва:
- по границе сплавления:
