Приложение
Нижегородская область г. Дзержинск, ул. Сухаренко д.23-а

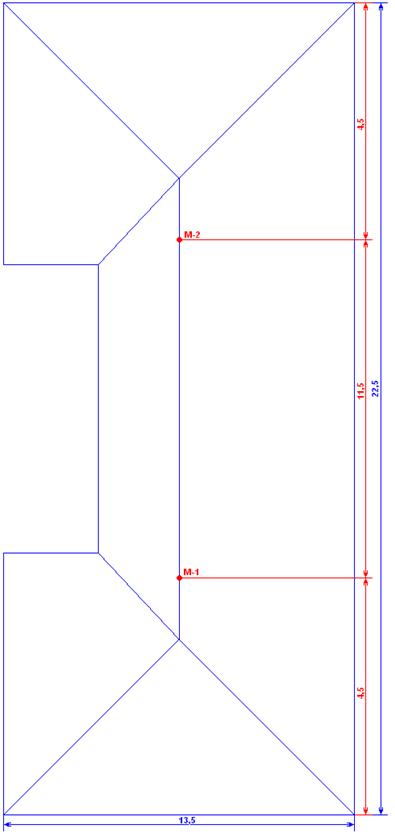

Схема расположения молниеотводов
Схема зоны защиты молниеотвода
Здание размером 22,5х13,5 hзд - высота здания = 8,0м.; hм - высота молниеотвода = 6,3м.; h - высота здания с молниеотводом = 14,3м.; hо - вершина конуса. hо= hх0,92=14,3х0,92=13,15м.
Rо - зона защиты на уровне земли Rо = 1,5hзд = 1,5х8,0 = 12,0м Rх - зона защиты на уровне верха здания Rх = 1,5(h-hзд/0,92) = 1,5(14,3-8/0,92) = 8,55м.
L - расстояние между молниеотводами L = 1,5хRх = 1,5х8,55 = 12,8м
Для данного здания достаточно двух молниеотводов высотой 6,3м.
Контура заземления располагаются через 25м друг от друга по длинне здания, минимум два. Для данного здания достаточно два контура заземления.
