Аналоговый блок управления для рулонных жалюзи
ОПИСАНИЕ БЛОКА УПРАВЛЕНИЯ
EASY1 - цифровой блок управления - инновационный продукт V2, который гарантирует безопасность и надежность для автоматизации рол-ставней и рулонных ворот.

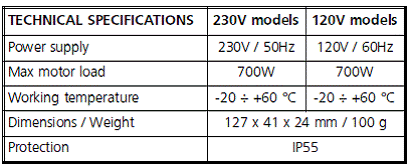

• 230 VAC произведены для 1 двигателя с 1 фазой (700Вт)
• 2 входа для селекторного ключа или активация 1 кнопки
• Программирование операционной логики поредством JUMPER (J1).
• Встроенный радиоприёмник 433.92 MHz
ОПЕРАЦИОННЫЕ ЛОГИКИ
Операционные логики устанавливаются, используя перемычку J1 (вставлена или
удалена) и соединениями на терминале для кнопок.

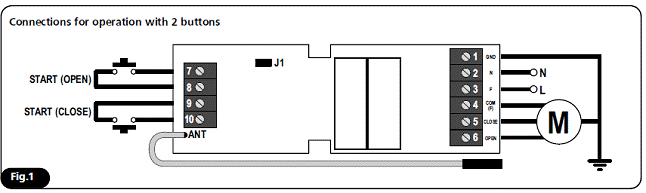

Блок управления запрограммирован на работу с 2 кнопками (Рис. 1).
Чтобы запрограммировать блок управления для работы только с 1 кнопкой,
поступайте следующим образом:
ПОЖАЛУЙСТА ЗАПОМНИТЕ: следующая процедура удаляет все
сохраненные передатчики
1. Подсоедините кнопку как показано на рисунке 2
2. Выполните процедуру “УДАЛЕНИЕ КОДОВ ДЛЯ РАБОТЫ С 1 КНОПКОЙ”
Чтобы запрограммировать блок управления для работы с 2 кнопками,
поступайте следующим образом:
ПОЖАЛУЙСТА ЗАПОМНИТЕ: следующая процедура удаляет все
сохраненные передатчики
1. Подсоедините кнопки как показано на рисунке 1
2. Выполните процедуру “УДАЛЕНИЕ КОДОВ ДЛЯ РАБОТЫ С 2 КНОПКАМИ”
В завершении этой первой стадии выберите требуемую операционную
логику используя перемычку J1:
Логика с удержанием на 2 кнопки (вставленный J1)
Кнопка на открытие 7 - 8
Кнопка на закрытие 9 – 10
Логика с удержанием на 1 кнопку (вставленный J1)
Ставится перемычка между 7 - 10
Подсоедините кнопку N. O между терминалами 7 – 8
Пошаговая логика с 2 кнопками (удаленный J1)
Кнопка на открытие 7 - 8
Кнопка на закрытие 9 – 10
• Нажимая на кнопку открытия, следующая логика:
ОТКРЫТИЕ-СТОП-ОТКРЫТИЕ-СТОП
• Нажимая на кнопку закрытия, следующая логика:
ЗАКРЫТИЕ-СТОП-ЗАКРЫТИЕ-СТОП
Пошаговая логика с 1 кнопкой (удаленный J1)
Ставится перемычка между 7 - 10
Подсоедините кнопку N. O между терминалами 7 – 8
• Нажимая на кнопку, следующая логика:
ОТКРЫТИЕ-СТОП-ЗАКРЫТИЕ-СТОП
ЗАПИСЬ ПЕРЕДАТЧИКОВ
В системе используют 2 и 4 кнопочные пульты.
2-кнопочная версия передатчика Phoenix может использоваться только тогда, когда блок управления работает в соответствии с логикой на 1 кнопку.
Могут быть записаны до 32 пультов.
В 2-кнопкочном операционном режиме, кнопки передатчика
соединены как обозначено на рисунке, то есть,1 и 3 или 2 и 4, и работают как две
внешние кнопки.
В 1- кнопкочном операционном режиме, кнопка записанная на пульт действует как внешняя кнопка.
Для записи пультов на радио используется следующая процедура:
1. Установите компоненты устройства согласно заданной логике.
2. Подключите питание к системе.
3. Передавайте сигнал в течение 5 секунд, нажимая кнопки 1 и 3 или 2 и 4
на передатчике, при использовании четырех канального пульта, или 1 и
2 при использовании двух канального пульта.
4. После того, как 5 секунд протекли, двигатель заработает в направлении открытия в течение 1 секунды и затем в направлении закрытия в течение 1 секунды, таким образом радио переводится в режим программирования, если сработает один из двух концевых выключателей на двигателе, то двигатель переместится только в одно направление.
5. Отпустите обе клавиши, и в течение 10 секунд, нажмите на одну из кнопок от новой пары, которая будет сохранена.
После этого, чтобы проверить, что система работает правильно,
просто нажмите на кнопку пульта и проверьте, что двигатель перемещается в соответствие
с операционным логическим набором.
Чтобы записать новый передатчик, повторите процедуру, используя для программирования уже записанный ранее пульт.
УДАЛЕНИЕ КОДОВ ДЛЯ ВКЛЮЧЕНИЯ ЛОГИКИ С 1 КНОПКОЙ
Для удаления всех кодов, сохраненных в блоке управления и включения логики для 1 кнопки, делайте следующим образом:
1. Отсоедините блок управления от источника питания
2. Соедините кнопку как показано на рисунке 2
3. Нажмите кнопку и удерживайте
4. Подключите питание к блоку управления
5. Подождите 2 секунды, после отпустите кнопку
6. Двигатель перемещается в оба направления в течение 1 секунды, указывая что операция прошла успешно
УДАЛЕНИЕ КОДОВ ДЛЯ ВКЛЮЧЕНИЯ ЛОГИКИ С 2 КНОПКАМИ
Для удаления всех кодов, сохраненных в блоке управления и включения логики для 2 кнопок, делайте следующим образом:
1. Отсоедините блок управления от источника питания
2. Соедините кнопку как показано на рисунке 1
3. Нажмите 2 кнопки и удерживайте
4. Подключите питание к блоку управления
5. Подождите 2 секунды, после отпустите кнопку
6. Двигатель перемещается в оба направления в течение 1 секунды, указывая что операция прошла успешно
