Автор: Александр Митрофанов |
Что такое термопаста и как ей пользоваться, я думаю известно всем. Однако, если какой-нибудь человек первый раз собирает компьютер, то специально для него я объясню пару моментов.
Во-первых, термопаста нужна для улучшения передачи тепла от процессора к радиатору. Даже если поверхность радиатора выглядит ровной, на самом деле возможны места с небольшой воздушной прослойкой (из-за плохой обработки/полировки поверхности металла ). В этом месте процессор нагревается сильнее, происходит локальный перегрев и в лучшем случае процессор виснет.
Часто говорят - у меня радиатор отполирован до состояния зеркала, поэтому пасту можно не использовать. Что можно сказать в ответ? Пасту надо использовать в любом случае! Ведь поверхность процессора хоть с виду и ровная, но не полированная. А в случае небольшой вогнутости, появляется злополучная воздушная прослойка. То есть получается, что паста никогда не бывает лишней. Даже в случае двух идеальных поверхностей ( я помню, как мелкой наждачкой доводил (шлифовал )процессор Celeron 366 до идеальной плоскости :), излишки пасты просто выдавятся.
Кстати, пасту лучше всего наносить очень тонким, равномерным слоем.
Итак, кто участвует в состязании? Во-первых, отечественная паста КПТ-8, которая продается всегда и везде. Во-вторых, еще одна отечественная паста Алсил-3, которая не так распространена (мне пришлось ехать за ней в другой город :), но пользуется любовью оверклокеров. Третий участник теста - серебристая на вид паста Titan Silver Grease, шприц с которой лежит в каждой коробке с кулером Titan. Еще пара паст известного производителя "Cooler Master": одна называется "High Perfomance", другая - "Premium". И, наконец, мы протестируем пасту от кулера Zalman.
Я не буду приводить химический состав паст, участвующих в обзоре, поскольку обычного читателя интересуют только вопросы, связанные с использованием: какая паста лучше наносится, удаляется и с какой пастой охлаждение процессора наиболее эффективно.
Алсил3
Итак, паста Алсил3 - довольно жидкая паста белого цвета, легко наносится и удаляется с поверхности процессора. Производитель - отечественная фирма GM-Inform. Продается в шприце, вес нетто 3 грамма, при этом стоимость около 35 руб.
КПТ8
Еще одна паста российского производства - кремнийорганическая КПТ8. Продается в металлическом тюбике (масса брутто 19 грамм), производитель ЗАО "Химтек". Срок годности 5 лет, причем этого тюбика, даже при активном домашнем использовании, хватит на куда больший срок. Например, я использую один тюбик более 4 лет. В связи с этим, для интереса, я протестировал пасту, выпущенную в 2002 году и остатки пасты, выпущенной в далеком 1998 году. Паста белого цвета, такая же жидкая, как Алсил3 (старая паста несколько гуще), легко наносится и удаляется.
Cooler Master
Следующие претенденты на победу - пара паст от компании Cooler Master. К первой, с названием "High perfomance", никаких претензий не возникло - паста по всем своим свойствам похожа на КПТ8, а вот вторая - "Premium" весьма меня озадачила.

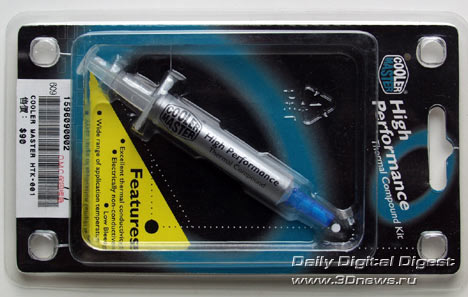

Cooler Master "High perfomance"

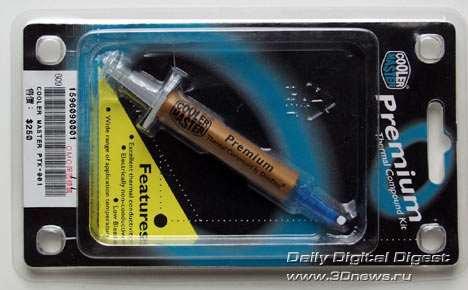

Cooler Master "Premium"
Очень похоже, что она где-то очень долго лежала на складе, поскольку ее состояние не давало возможности равномерно распределить ее по поверхности процессора. Паста ложилась комками и совершенно не размазывалась. При этом паста на вид серебристая, но у меня возникли большие сомнения, что при ее производстве был использован этот благородный металл. В тюбике ее всего 1.6 грамма (в тюбике "High perfomance" - 2 грамма). И, чтобы не расстраивать покупателя этим фактом, весь тюбик обернут бумажной наклейкой. Паста продается в красивой прозрачной упаковке и вместе с пастой есть пластиковая карточка для равномерного нанесения пасты и непонятные бумажки с трафаретами Socket423 и Socket370 (для процессоров остальные разъемов, видно паста не подходит :-).
Напоследок, стоит добавить, что в России эти пасты не продаются, а были привезены нами из последней поездки на Computex. Цены на упаковках указаны в "новых тайваньских долларах", которые имеют странное свойство копеечка в копеечку совпадать с российскими рублями. Т. е. "High perfomance" стоит 90 руб., а "Premium" целых 250 руб.
Titan Silver Grease
Переходим к пасте Titan Silver Grease (TTG-S104). На вид паста, сделанная на основе серебра, густая, наносится более-менее хорошо. А вот удалить ее с процессора, дело непростое. В случае с Pentium4 все просто - паста легко удаляется с медный крышки (распределителя тепла - Integrated Heat Spreader) с помощью мягкой ткани. А вот с процессоров AMD паста удаляется только с ядра, а с подложки процессора пасту удалить можно только при помощи какой-нибудь жидкости (сам не знаю - советовать не буду). Обычные попытки удалить пасту с помощью мягкой ткани, приводят только к размазыванию пасты. Кстати, очень похоже что паста токопроводная и пользоваться ей нужно очень аккуратно. Паста находится в шприце, масса 1.5 грамма.
Паста от Zalman CNPS3100+
И наконец паста от медного кулера Zalman CNPS3100+, паста находится в шприце (в комплектации алюминиево-медного кулера маленький тюбик). По своим свойствам похожа на пасту КПТ8.
Итак, пасты выступают стройной шеренгой шприцов. А им навстречу выдвигаются термоинтерфейсы, которые обычно наносятся на поверхность радиаторов. Перечислю участников: Bergquist 225U (обычно встречается на кулерах Thermaltake), термоинтерфейс с боксового кулера и кулера Elan Vital.
Тестирование
Все термопасты тестировались с кулером Thermaltake Volcano 7+, с пониженной скоростью вращения до 2700 об/мин (даже при такой скорости кулер очень эффективный!). А вот показатели температур родных термоинтерфейсов - это относительные значения. Т. е. брался, например, кулер Elan Vital, тестировался с родной нашлепкой, потом этот интерфейс счищался (я долго буду недобрым словом вспоминать этот процесс :), после этого тестировался с пастой КПТ8. Разница составила 7 градусов С, в пользу последней. Вот и на диаграмме результат термоинтерфейса кулера Elan Vital был скорректирован на 7 градусов С.
Итак, результаты: победителем вышли пасты КПТ8, Алсил3 и паста от кулера Zalman. Все они показали одинаковый результат (возможно есть разница в десятых, но это не важно). Паста от CoolerMaster показала второй результат, с разницей всего в один градус С. Такое же отставание продемонстрировала старая паста КПТ8, т. е. со временем паста теряет свои качества. И, наконец, на последнем месте оказалась паста Titan, с отставанием на 4 градуса С. Как правильно говорят - "не все серебро что блестит :)".
Какую пасту выбрать среди лидеров, КПТ или Алсил? В пользу первой говорят ее распространенность и дешевизна, но КПТ имеет один неприятный недостаток. При высоких температурах она сохнет и ее теплопроводные свойства ухудшаются. Часто, снимая кулер с процессора, после пары месяцев работы, я обнаруживал вместо пасты сухой порошок. Паста Алсил3 напротив, по утверждению производителя, выполнена на невысыхающей основе, что делает ненужным регулярную замену пасты.
Что касается термоинтерфейсов, то они хоть и показали худшие результаты, чем термопасты, но отставание было небольшим. И для системы без разгона процессора можно смело использовать кулеры с родным термоинтерфейсом.
Снижаем температуру
Остались в далеком прошлом времена, когда для отвода тепла от процессора требовался только радиатор. В настоящее время, когда современные процессоры выделяют свыше 80 Вт тепла, проблема их охлаждения стоит очень остро. Не последнюю роль в этом процессе играют термопроводящие пасты. Казалось бы, мощный кулер с высокой скоростью вращения — и проблема решена. Но поверхность процессора только кажется на вид идеально гладкой, на самом деле на ней присутствуют мельчайшие шероховатости и неровности, создающие воздушное пространство между радиатором и процессором и препятствующие отводу тепла. Для устранения таких «воздушных мешков» и эффективного отвода тепла используется термоинтерфейс (называемый термопаста). Для тестирования были выбраны 5 различных термопаст: КПТ-8, АлСил3, Titan Silver Grease, Shin-EtsuMicroSi и Star HeatSink Compounds.
Процесс нанесения
Перед нанесением следует протереть сухой мягкой тряпочкой кристалл процессора и радиатора в месте соединения. После этого тонким слоем наносится термическая паста. Процессор покрывать не следует — паста наноситься непосредственно на кристалл. Наносить пасту необходимо тонким и ровным слоем для лучшей теплоотдачи. После нанесения устанавливаем кулер. Термопасты (за исключением нескольких марок) легко отчищаются от рук и процессора. Паста легко удаляется водой с мылом. В некоторых случаях поможет спирт, ацетон или бензин. Процессор необходимо очищать только сухой тряпочкой. Во избежание повреждения процессора никакие жидкости при чистке недопустимы.
Методика тестирования
Термопасты наносились на кристалл процессора тонким слоем. При этом учитывалось удобство нанесения. Оценивались вязкость, тягучесть и удобство отмывания рук после работы. Перед нанесением каждой пасты процессор тщательно очищался, после чего загружался на максимум в течение часа (программой WinRAR сжимался в архив файл в размере около 4 гигабайт). После часа работы температура процессора оценивалась через BIOS материнской платы.
Конфигурация тестового компьютера:
Материнская плата: Epox 8KHAL+ (KT266A).
Процессор: AMD Athlon 1800+.
Кулер: Thermaltake VOLCANO 6Cu (модель A1об./мин.).
Память: 256 Mb DDR.
Видеокарта: GE-FORCE2 Pro 64 Mb.
Винчестер: SEAGATE BARRACUDA ATA 3 40 Gb.
Операционная система: Windows XP.
Тестирование:
КПТ-8
Паста имеет белый цвет и густую концентрацию. Удобна для нанесения на кристалл процессора. Легко отчищается от процессора и пальцев (достаточно мягкой тряпки). При тестировании показала достойный результат — 59°C.
АлСил3
Паста серого цвета и густой концентрации. Наносить тонким и равномерным слоем на процессор очень легко, также легко отмывается от рук. Результат тестирования — 58°C — лучший результат среди тестируемых паст.
Shin-EtsuMicroSi
Паста от неизвестного производителя. Имеет светло-серый цвет и очень густую концентрацию, из-за которой сложно наносится на процессор равномерным слоем. Термопаста, опять же, легко смывается с рук и кристалла процессора. Паста показала средний результат при тестировании — 63°C.
Star HeatSink Compounds
Термопаста белого цвета. Благодаря жидкой концентрации идеально тонким и ровным слоем ложится на кристалл процессора. Смыть пасту с рук после работы также не составит труда. По результатам тестировании Star HeatSink Compounds показала средний результат — 62°C.
Titan Silver Grease
Паста Titan Silver Grease поставляется в комплекте в кулерами Titan, но ее можно свободно найти и в розничной продаже. В состав платы входит серебро, что должно улучшить теплопроводность пасты. Термопаста имеет серый цвет, легко наносится на кристалл тонким и равномерным слоем, но очистить процессор и руки после работы с ней довольно трудно. Результат, показанный пастой Titan Silver Grease, является самым высоким — 66°C.
Выводы
Тестирование показало, что пасты российского производства являются лучшими по основным параметрам. К их плюсам можно добавить невысокую цену. Термопасты иностранного производства немного хуже. К тому же, они дороже. Лучшим выбором на сегодняшний день является термопаста КПТ-8 или АлСил3. Принципиальной разницы между ними нет. Они являются более предпочтительным выбором на сегодняшний день, чем импортные аналоги.
Обзор термопаст или Чем правильно охлаждать процессор.
Вместо предисловия
Из-за того, что производители начали комплектовать кулеры термопастами на рынке начало появляться очень большое количество фирм, специализирующихся на термопастах. И в этом большем разнообразии термопаст очень легко запутаться. Но мы вам в этом поможем разобраться, что к чему.
Немного истории
Совсем недавно, еще во времена первых пентиумов, пользователи ПК даже не задумывались о дополнительном охлаждении своих процессоров и чипов, так как им было достаточно радиатора. Но теперь ситуация кардинально изменилась. Появились кулеры, системы водяного охлаждения, карты обдува.... И все это было создано, чтобы остудить горячие "головы", в которые превратились нынешние процессоры и чипы, им теперь недостаточно простого медного радиатора. Поэтому все больше пользователей заботятся о том, чтобы на их процессоре был слой термопасты. И производители систем охлаждения немедля откликнулись на навязываемые пользователям требования рынка, начав комплектовать свои кулеры всевозможными термопастами (в жидком или самоплавком виде) и термопрокладками (например, графитовыми).
Причина тестирования
Из-за того, что производители начали комплектовать кулеры термопастами на рынке начало появляться очень большое количество фирм, специализирующихся на термопастах. И в этом большем разнообразии термопаст очень легко запутаться. Но мы вам в этом поможем разобраться, что к чему.
Приступим
Итак, кто участвует в состязании? Во-первых, отечественная паста КПТ-8, которая продается всегда и везде. Во-вторых, еще одна отечественная паста АлСил-3, которая не так распространена, но пользуется любовью оверклокеров. Третий участник теста - серебристая на вид паста, Titan Silver Grease, шприц с которой идет в комплекте кулерами фирмы Titan. Четвертый участник нашего теста - noname паста с красивыми синими буквами Stars на борту. Итак…
Алсил-3
Итак, паста АлСил-3 - довольно жидкая паста белого цвета, легко наносится и удаляется с поверхности процессора. Пасты АлСил построены на довольно новом (для широких масс) материале - микропорошке нитрида алюминия. Вязким связующим в термопастах служит материал силикон (не путать с названием химического элемента - кремния, Si). Производитель - отечественная фирма GM-Inform. (http://www. *****/) Продается в шприце, вес нетто 3 грамма, при этом стоимость около 70 руб. В тюбике железообразный состав сероватого цвета, не имеющего запаха.
Алсил-5
Паста АлСил-5 - внешне похожа на АлСил-3. Но, к сожалению, АлСил-5 нами протестирован не была потому, что это термоКЛЕЙ, а у нас в лаборатории не так много образцов, чтоб спаривать их навечно. АлСил-5 я сам никогда не пользовался, но из достоверной информации могу сказать, что работает он вполне прилично и очень удобен для многих целей. Теплопроводность примерно такая же как и у АлСил-3, и может быть чуть лучше, если все правильно сделать.
Единственный недостаток - склеенные строго по рекомендованной технологии детали окончательно (то есть намертво) засыхают значительно дольше, чем написано - за несколько дней при комнатной температуре. Однако нагрев градусов до 50-60 заметно ускоряет процесс склеивания, и держится соединение прочно. Стоимость 90-110 рублей, на Горбушке и Митино.
КПТ-8
Еще одна паста российского производства - кремнийорганическая КПТ8, базируются на хорошо зарекомендовавшем себя в течение десятилетий порошке оксида цинка. Мало того, что это паста самая распространенная, на ней еще и ГОСТ, что подчеркивает ее превосходство над другими. Продается в металлическом тюбике (масса брутто 19 грамм), производитель ЗАО "Химтек". Срок годности 5 лет, причем этого тюбика, даже при активном домашнем использовании, хватит на куда больший срок. Ориентировочная цена 65 рублей.
Titan Silver Grease
Паста находится в герметичном тюбике (Масса брутто 1.5 грамм). Этикетка окрашена в серебристые цвета, акцентирующая видимо состав пасты (данная паста имеет в составе серебро). Этикетка более чем скудна, кроме веса, дополнительно ничего не указывается. Ориентировочная цена 80 рублей.
Stars
Паста находится в герметичном пакетике. (Масса брутто 1.5 грамма). Этикетка не говорит ни о чем, даже о производителе.(!!)
Несколько слов о термопрокладках
Отдельного разговора заслуживает графит. Как вы знаете, этот материал имеет слоистую структуру, причем вдоль слоев атомы углерода связаны между собой очень крепко (даже крепче, чем в алмазе), и материал имеет крайне высокую теплопроводность - до 2000 (лучше, чем две из трех форм алмаза). Зато поперек слоев связи очень слабые (поэтому графит легко ломается), и теплопроводность крайне низка - всего 5-6 Вт/(м·К). Первый из этих фактов очень привлекателен для создания тонких и мягких теплопроводящих прокладок на основе высокоориентированного графита, слои которого направлены строго поперек плоскости прокладки. Теоретически здесь можно получить теплопроводность лучше, чем у всех термопаст, а мягкость прокладки будет способствовать плотному прилеганию ее к разным поверхностям. Графитовые прокладки, в отличие от паст, хорошо проводят электричество.
В этом обзоре не было проведено тестов термопрокладок, да и незачем, показатели у них самые низкие. Могу сказать только, что с гораздо большим толком графитовые прокладки применяются в бытовом производстве для массивных приборов.
Как тестировали
Для тестов был использован процессор AMD Barton 2500+ , который работал на материнской плате Epox Nforce 2 8RDA+. Также использовался кулер Volcano 9. На материнскую плату был установлен 1 модуль 512 Мб памяти Kingstone (работающий в двухканальном режиме). Тестирование происходило на операционной системе Windows XP Professional с предустановленным сервиспаком-1. Тестирование происходило так: На чип наносилась термопаста, потом загружалась операционная система, и система простаивала 30 мин в бездействии; в это время вычислялась средняя температура при помощи утилиты Motherboard Monitor 5.3.3.0. После этого запускалась 3D-приложение (Unreal Tornament 2003) и при интенсивной игре вычислялся средний градус.
Итоги
Можно сказать, что все пасты прекрасно справились со своей задачей уменьшить температуру процессора.
Доска почета
1-е место в нашем обзоре заняла паста АлСил-3, показав результат без загрузки процессора в 30 (!!) градусов, а при загрузке всего 51 градус
2-е место заняла, как ни странно, noname термопаста Star, она показала тоже довольно хороший результат: 32 градуса при бездействии и 54 при загрузке процессора.
3-е место заняла КПТ-8 с результатом 32 градуса при бездействии и 55 при загрузке.
4-ое не почетное место занял паста маркировки Titan: 35 при простое и 58 при загрузке.
Следствие
Какую пасту выбрать среди лидеров, Алсил 3 или Stars? Я бы все-таки выбрал пасту Алсил 3, свое родное как - то ближе и понятнее. К тому же неизвестно, что ждать от Stars, нам же ведь мог попасть какой-нибудь особенный экземпляр. Что же касается другой отечественной пасты КПТ - 8, то, честно говоря, я от нее такого результата не ожидал; да, конечно, эта паста с успехом справилась с поставленной задачей, но все же немного не дотянула до второго места в нашем обзоре. К тому же неприятное качество данной пасты состоит в ее пересыхании и, значит, потери теплопроводности со временем, поэтому минусом данной пасты является то, что раз в 3 месяца нужно проводить повторное нанесение. Что же касается пасты Titan Silver Grease, то она подтвердила известную поговорку: "не все золото, что блестит" (точнее, серебро).
Иcточник: http://www. *****/
Опубликована - 30.01.2005
