Манометр PCE-910

Руководство пользователя

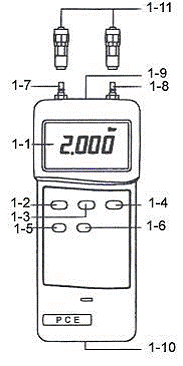

1. Органы управления

1 - 1 Дисплей

1 - 2 Вкл. / выкл.

1 - 3 Кнопка HOLD

1 - 4 Кнопка установки нуля

1 - 5 Кнопка MAX / MIN

1 - 6 Кнопка выбора единиц измерения

1 - 7 Ниппель 1

1 - 8 Ниппель 2

1 - 9 Порт RS-232

Батарейный отсек

1 – 11 Штекер – адаптер

2. Измерение

- Включите прибор нажатием кнопки „Off/On“-Taste (1 – 2).

- Выберите желаемые единицы измерения (mbar, мм. рт. ст., …) нажатием кнопки „UNIT“ aus (1 – 6)

- Выполните установку нуля нажатием кнопки „Zero“ (1 – 4)

- Подключите штекеры к прибору (1 – 11) к ниппелю-адаптеру (1 – 7 и На дисплее появится измеренное значение.

Внимание: Если на ниппеле 1давление ниже, чем на ниппеле 2 (1 – 8), то будет получен отрицательный результат измерения.

- Если во время проведения измерения вы нажмете кнопку „Hold“ (1 – 3), то на дисплее будет зафиксировано текущее значение измерения и появится символ „HOLD“. Если вы нажмете кнопку „Hold“ (1 – 3) повторно, на дисплее будет показано меняющееся текущее значение.

- Если вы нажмете кнопку „MAX/MIN“ (1 – 5), на дисплее появится символ „REC“ и прибор выполнит запись минимального и максимального значения. Если вы хотите вызвать на дисплей максимальное значение, нажмите кнопку „MAX/MIN“ (1 – 5) повторно. Появится сохраненное значение и символ „MAX“. Если вы повторно нажмете кнопку „MAX/MIN“ (1 – 5), появится минимальное значение и символ „MIN“на дисплее. Чтобы отключить данную функцию, нажмите кнопку „MAX/ MIN“ (1 – 5) и удерживатйте ее примерно 2 сек.

Технические характеристики:

Модель	PCE-910
PSI	Диапазон	±29,00
Разрешение	0,01
mbar	Диапазон	±2000
Разрешение	1
inH2O	Диапазон	±802,0
Разрешение	0,5
mH2O	Диапазон	±20,40
Разрешение	0,01
inHg	Диапазон	±59,00
Разрешение	0,02
Мм. рт. ст.	Диапазон	±1500
Разрешение	1
Torr	Диапазон	-
Разрешение	-
Па / кПа	Диапазон	-
Разрешение	-
кг/см2	Диапазон	±2,040
Разрешение	0,001
Точность	±2 % (от всего диапазона)
Повторяемость	±1 %
Время реакции	0,8 сек.
Функции Min - Max - Peak- Hold	Есть
Порт	RS-232
Питание	1 x 9 В типа Крона PP3
Материал корпуса	Пластик
Габариты	180 x 72 x 32 мм
Вес	345 гр.

4. Функция выключения

Прибор имеет функцию автоматического отключения питания для экономии заряда батареи (при 10 мин. бездействия). Эта функция выключена, когда прибор находится в режиме „Rec.“ – записи значений.

5. Интерфейс RS-232

Передача данных на компьютер возможна с помощью интерфейсаи с использованием специального программного обеспечения (кабель + Software).

6. Замена батареи

Замена батареи необходима, если на дисплее появится символ LBT. Для замены батареи откройте батарейный отсек и замените старую батарею на новую
