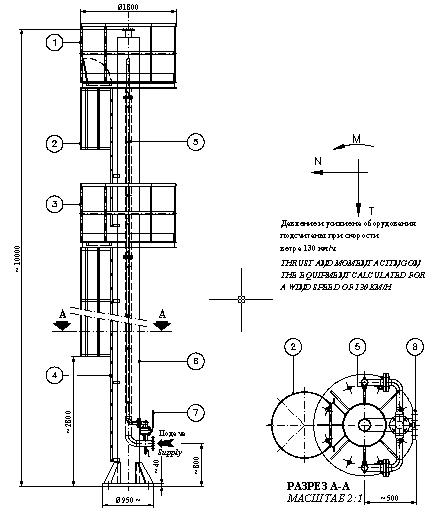

Вышка для монитора

с поворотной платформой

Rotating platform monitor tower

Модель

TPM-G

1. Поворотная платформа

1. Rotating platform

2. Защитное ограждение

2. Safety protection

3. Промежуточная платформа

3. Intermediate platform

4. Лестница

4. Access ladder

5. Система охлаждения

5. Cooling system

6. Стержневая труба

6. Load-bearing pipe

7. Кран перекрытия системы охлаждения

7. Cooling system cut-off valve

8. Подача

8. Supply

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

CONSTRUCTION FEATURES

· Максимальное рабочее давление: 12 атм

· Maximum working pressure: 12 bar

· Проектное давление: 16 атм

· Design pressure: 16 bar

· Вес: ~ 1790 Кг (10 м)

· Weight: ~ 1790 Kg (10 m)

· Покрытие: красная эпоксидная краска (RAL 3000).

· Finish: red epoxy paint (RAL 3000)

ПО ЗАКАЗУ

OPTIONAL

· Вышка с другими размерами

· Different size tower

· Оцинковка

· Hot dip galvanization

NOTE:

· Все мониторы, указанные в каталоге, могут быть установлены на вышках

NOTES:

· All monitors described in the catalogue can be installed on tower.
