СУШИЛЬНОЕ УСТРОЙСТВО ИНФРАКРАСНОЕ
ТИПА «ПСИ-84»
___________________________________________________________
Назначение: Инфракрасное (ИК) сушильное устройство (сушилка) предназначено для ускорения высыхания красочного изображения на бумажной ленте в процессе работы рулонной печатной машины.
Применение сушилки позволяет:
- использовать при печати легкомелованную бумагу;
- устранять отмарывание отпечатанного изображения;
- получать оттиски с большей насыщенностью краски;
- уменьшать количество смывок остатков краски в фальцаппарате, уменьшать простои печатной машины и уменьшать отходы бумаги.
Область применения: типографии, выпускающие газетную, рекламную, книжно-журнальную и др. продукцию на рулонных печатных машинах различных изготовителей.
Особенности: Сочетание принципов сушки красочного изображения ИК–излучением и горячим воздухом.
Горизонтальное исполнение сушилки.
ИК–лампы расположены вдоль направления движения бумажной ленты.
Воздух подается навстречу движению бумажной ленты.
Отличие от сушилок предыдущего поколения:
Применены ИК–лампы различных типов, в том числе энергосберегающие, обеспечивающие требуемый диапазон ИК-излучения.
Изменена конструкция отражателей ИК–излучения, что позволило улучшить распределение воздушных потоков по ширине сушилки.
Увеличена теплоизоляция сушильной камеры.
Новое расположение вентиляторов, что позволило повысить равномерность подачи воздуха по ширине и высоте сушильной камеры.
В конструкцию воздуховодов введены дополнительные регулирующие заслонки, приборы контроля температуры воздуха, сборники конденсата.
На силовом шкафу установлены приборы контроля нагрузки по фазам.
Изменена и частично упрощена система электропитания.
Состав сушилки:
- Сушильная камера, включая:
- верхнюю и нижнюю сушильные панели с тремя рядами ИК–ламп и отражателями в каждой;
- пневмоцилиндры отвода и подвода (поворота) нижней панели;
- приспособление для предотвращения быстрого самоопускания нижней панели при отсутствии сжатого воздуха.
- Воздушная система, включая:
- два вентилятора, установленные над верхней панелью;
- воздуховоды подачи воздуха с датчиками температуры воздуха;
- воздуховоды отвода отработанного воздуха, которые подключаются к воздуховодам цеховой системы вытяжной вентиляции.
- Шкаф с электрооборудованием; пульт управления, устанавливаемый рядом с пультом управления печатной машины. Каркас для закрепления сушилки на машине, включая лентонаправляющие валики для проводки ленты в обход сушилки, когда она выключена. Количество камер зависит от скорости бумажной ленты.
Опционально:
Отключение крайних ламп при печати на бумажной ленте различной ширины.
Отключение половины ламп (по ширине сушилки) при печати на бумажной ленте половинной ширины.
Дополнительная теплоизоляция воздуховодов.
Регулировка производительности вентиляторов (воздушных потоков) с помощью частотных преобразователей.
Галерея с лестницами для обслуживания сушилки.
Размещение вентиляторов рядом в сушильной камерой для уменьшения ее высоты при низких потолках помещения.
Компрессор сжатого воздуха.
Фильтры улавливания отходов из отработанного воздуха (устанавливаются вне сушилки).
Узел охлаждающих цилиндров (2 или 4 цилиндра) с индивидуальным приводом, с системой подачи воды (замкнутой или разомкнутой).
Силиконовый аппарат валкового типа с системой подачи силиконового раствора, с индивидуальным приводом валиков.
Поворотные штанги с воздушной подушкой для бесконтактной проводки ленты до сушилки.
Воздуходувки к поворотным штангам с воздушной подушкой.
Устройство улавливания оборванной бумажной ленты (перед сушилкой), с индивидуальным приводом.
Сушилка для лент иной ширины, например, 62, 75, 90 см.
Сушилка вертикального построения.
Краткая техническая характеристика:
Макс. скорость движения бумажной ленты, м/с *) | 5,0 | Кол-во вентиляторов на одну камеру, шт. | 2 |
Ширина бумажной ленты, мм | 840 | Габаритные размеры одной камеры, мм (ориентировочно) | 1650х1460х х1200 |
Макс. установленная мощность одной камеры, кВт **) | 108 | Масса, кг, не более (ориентировочно) | 600 |
Удельная мощность ИК излучателей, кВт/м² | 80…115 | Стоимость одной камеры в базовой комплектации, руб., включая НДС (18%) | ***) |
*) Зависит от вида бумаги, краски, площади печати, мощности и др. факторов.
**) Зависит от типа ИК–ламп, уточняется при заказе. Потребляемая мощность составляет обычно 60-70% от установленной мощности.
***) Уточняется при заказе.

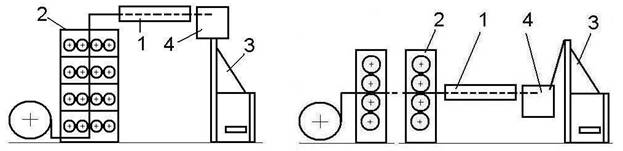

Принципиальные схемы размещения сушилки:
Обозначения: 1 – сушильное устройство; 2 – печатная секция; 3 – фальцаппарат; 4 – секция охлаждающих цилиндров и силиконовый аппарат
Разработка – .
Совместное производство -Сервис» и .
, Москва, Профсоюзная ул., 57 Тел./факс (4, Тел. +7 (9, е-mail: *****@***ru
| -Сервис», Ярославская обл., г. Рыбинск, ул. Свободы, 3-1 Тел. (48, факс (48, e-mail: *****@***ru *****@***ru
|
Литература:
1. ИК–лампы – вдоль или поперек? Ж. Полиграфия, № 8, 2012, стр. 28-29.
2. Какие лампы использовать в ИК–сушке?
Ж. Полиграфия, № 9, 2012, стр. 20-21.
3. О сушильных устройствах в свете прошедшего форума.
Ж. «Полиграфия», № 10, 2010, стр. 46-47.
4. Чем, как и где сушить … (о ИК сушильных устройствах).
Ж. «Полиграфия», № 2, 2010. Стр.48-50.
