Тракторный генератор Г98.3701
Номинальное напряжение 28 В, мощность 1500 Вт. Предназначен для установки на комбайны «Дон», «Лида» и другие.
|

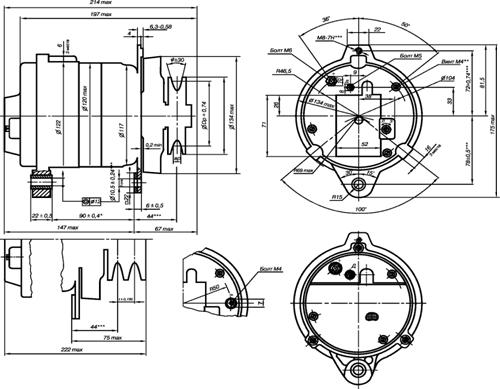

Перечень модификаций и размеры приводных шкивов
тракторных генераторов Г98.3701
№ п/п | Условное сокращенное обозначение | Климатическое исполнение | Максимальный ток, А | Параметры шкива | Масса не более кг | ||||
Колич. ручьев | др, мм | вр, мм | угол град | шаг между руч., мм | |||||
1. | 98.3701 | O | 54 | 6 | 56,7 | - | 40 | 3,56 | 6,7 |
2. | 98.3701 –К | O | 54 | 6 | 56,7 | - | 40 | 3,56 | 6,7 |
3. | 9801.3701 | O | 54 | 1 | 80 | 11 | 34 | - | 6,7 |
4. | 9801.3701-К* | O | 54 | 1 | 80 | 11 | 34 | - | 6,7 |
5. | 9802.3701 | O | 54 | 2 | 80 | 11 | 34 | 17 | 7,3 |
6. | 9802.3701-К | O | 54 | 2 | 80 | 11 | 34 | 17 | 7,3 |
7. | 9803.3701.3 | O | 54 | 1 | 80 | 8,5 | 34 | - | 6,6 |
8. | 9808.3701 | O | 54 | 1 | 80 | 12,5 | 34 | - | 6,7 |
9. | 9808.3701-К | O | 54 | 1 | 80 | 12,5 | 34 | - | 6,7 |
10. | 9814.3701 | O | 54 | 2 | 72 | 11 | 34 | 17 | 6,7 |
11. | 9821.3701 | O | 54 | 1 | 72 | 11 | 34 | - | 6,6 |
12. | 9821.3701-К | O | 54 | 1 | 72 | 11 | 34 | - | 6,6 |
* В обозначении генератора буква «К» указывает на комбайновый генератор
Технические характеристики генераторов производства и их применяемость
Тип генератора | Тип двигателя | Вид техники | Ном. мощн., Вт | Ном. напр., В | Макс. нагр. тока, А | Ном. частота вращ. | Макс. частота возб., об/мин | Вес, кг | Параметры шкива | Заменяет генератор | |||||
с ак. батар. | без ак. бат. | Кол-во руч. | Др., мм | Вр., мм | Угол град. | Шаг м/ду руч., мм | |||||||||
Г98.3701-К | Д-260 | Комбайны | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 6,7 | 6 | 56,7 | - | 40 | 3,56 | |
Г98.3701 | Д-245, Д-260 | Дорожные машины | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 6,7 | 6 | 56,7 | - | 40 | 3,56 | |
Г9821.3701-К | Д-260 | Комбайны | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 6,6 | 1 | 72 | 11 | 34 | - | Г9995.3701-1К |
Г9821.3701 | Д-245 S2 | Дорожные машины «Амкодор» | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 6,6 | 1 | 72 | 11 | 34 | - | Г9995.3701-1 |
Г9801.3701-К | Д-260 | Комбайны КЗС-7 и КЗС-217 | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 6,7 | 1 | 80 | 11 | 34 | - | Г994.3701-1К |
Г9801.3701 | Д-245, Д-260 | Дорожные машины | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 6,7 | 1 | 80 | 11 | 34 | - | Г994.3701-1 |
Г9802.3701-К | Д-260 | Комбайны | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 7,3 | 2 | 80 | 11 | 34 | 17 | Г998.3701-1К |
Г9802.3701 | Д-245, Д-260 | Дорожные машины | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 7,3 | 2 | 80 | 11 | 34 | 17 | Г998.3701-1 |
Г9808.3701-К | Д-260 | Комбайны | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 6,7 | 1 | 80 | 12,5 | 34 | - | Г996.3701-1К |
Г9808.3701 | Д-245, Д-260 | Т-170, Т – 130М, ЧТЗ | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 6,7 | 1 | 80 | 12,5 | 34 | - | Г996.3701-1 |
Г9814.3701 | Д-245, Д-260 | Дорожные машины | 1500 | 28 | 54 | 6000 | 1400 | 1400 | 6,7 | 2 | 72 | 11 | 34 | 17 | Г9935.3701-1 |
