Федеральное агентство по образованию

Московский Институт Радиотехники Электроники и Автоматики (Технический Университет)

Вычислительные Машины и Системы

Математическое Обеспечение Вычислительных Систем

Моделирование сети с использованием VLAN

Лабораторная работа

Выполнил:

Студент группы ВЕ-11-05

Проверил:

Ст. преподаватель

Москва

2009

Оглавление

Постановка задачи. 3

Ход выполнения работ. 3

Тесты.. 5

Вывод. 7

Постановка задачи

Смоделировать сеть в программе RouterSim CCNASim 3.2, состоящую из трех компьютеров и двух коммутаторов. Компьютеры А и В подключены к первому коммутатору, а компьютер С подключен ко второму коммутатору. Сконфигурировать сеть таким образом, чтобы компьютеры А и В имели доступ к компьютеру С, но не имели доступ друг к другу.

Ход выполнения работ

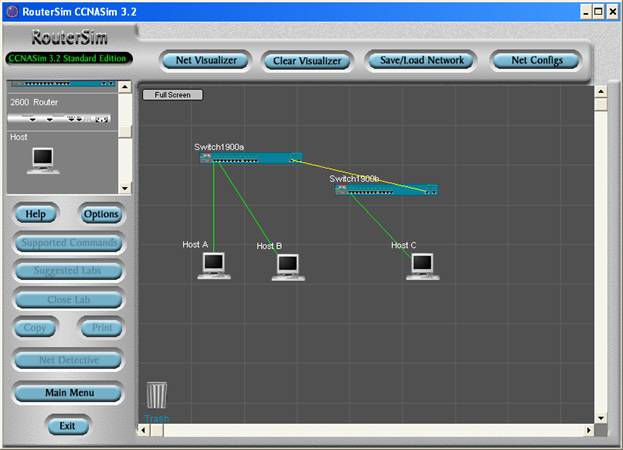

1). Разместим на рабочей области программы 3 компьютера и 2 коммутатора. После чего соединим их кабелями.

2). Далее пропишем для каждого компьютера:

· Адрес хоста

· Маску подсети

· Адрес шлюза

3). После чего необходимо сконфигурировать первый коммутатор. Порты, к которым подключены компьютеры, определяем в разные виртуальные сети, а порт, через который коммутатор соединяется со вторым коммутатором, делаем транковым.

Host A имеет доступ к Host C

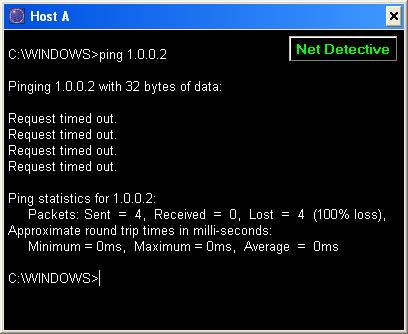

Host A не имеет доступ к Host B

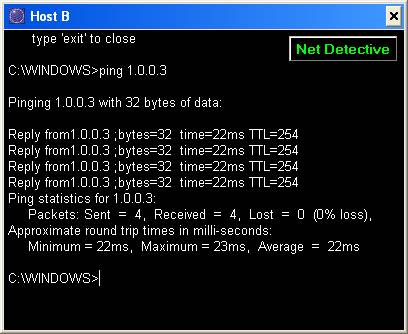

Host B имеет доступ к Host C

Вывод

В ходе данной лабораторной работы были достигнуты следующие результаты:

· Усвоены основные теоретические знания виртуальных локальных сетей

· Была смоделирована требуемая сеть
