Графическая работа №5 (формат А3)
ИГ.05.ХХ Вал
Задание
Ознакомиться с теоретическим материалом §12.1-12.4 учебника «Начертательная геометрия и черчение» ёва.
По наглядному изображению начертить главный вид вала (направление взгляда по стрелке А). Выполнить три вынесенных сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б – на свободном месте чертежа; сечение плоскостью В – в проекционной связи (на месте вида слева).
Размеры приведены на карточках по вариантам (рис. 17). Номер варианта принимается по последней цифре шифра. Расположение изображений на чертеже приведено на рис. 16.
Рис. 16
Карточки заданий для графической работы №4 приведены на рис. 17.

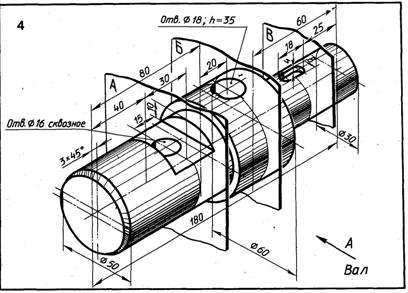

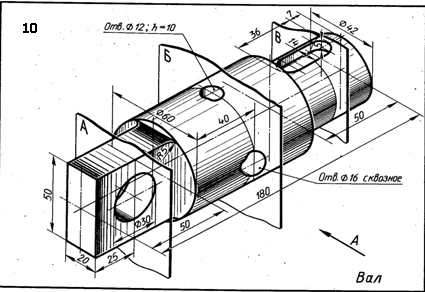

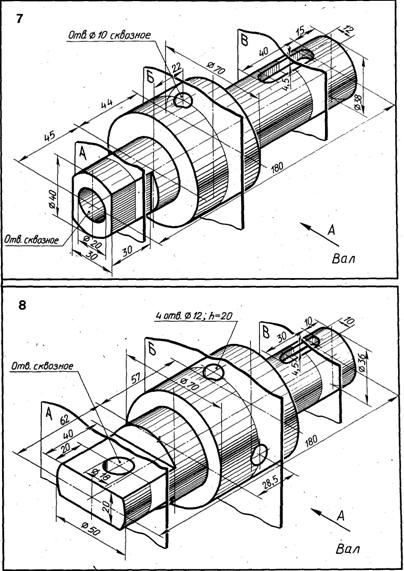

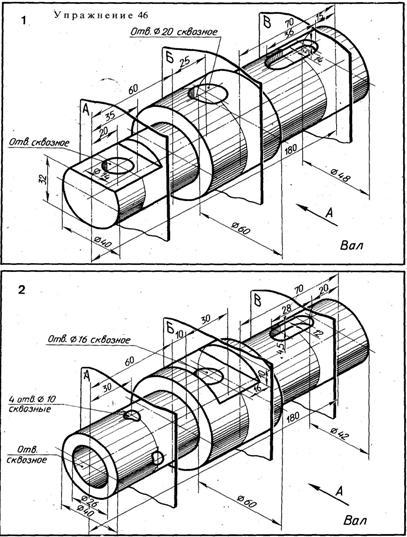

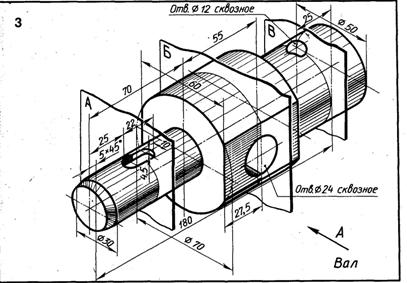

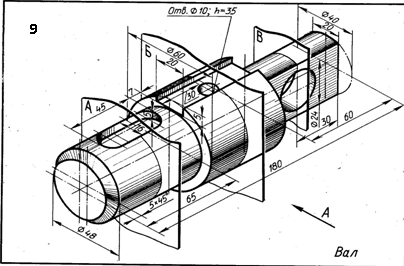

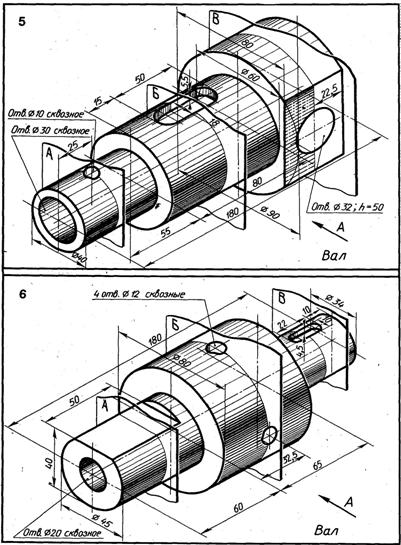

Рис. 17
Рис. 17
 |
Рис. 17
Рис. 17
