КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
К контрольно-измерительным приборам относят амперметр, термометры для измерения температуры жидкости в системе охлаждения, приборы для контроля давления масла в системе смазки двигателя, указатели уровня топлива в баке, спидометры и тахометры.
Амперметр (рис. 88) служит для измерения силы зарядного и разрядного токов. Он состоит из корпуса (на рисунке не показан), изоляционной пластины 6, шкалы 7, латунной шины 5 с постоянным магнитом 4, стального намагниченного якоря 3 и стрелки 1, установленных на ось 2. Если в цепи, в которую включен амперметр, тока нет, то якорь 3 устанавливается вдоль магнита 4, а стрелка 1- против нулевого деления шкалы. Как только по цепи потечёт ток, созданное им вокруг шины 5 магнитное поле, взаимодействуя с полем магнита, отклоняет якорь 3 и стрелку 1. вправо или влево в зависимости от направления тока. Чем больше ток, тем больше, отклоняется стрелка амперметра. Отклонение ее к знаку «плюс» на шкале соответствует заряду, а к знаку «минус» — разряду аккумуляторной батареи.

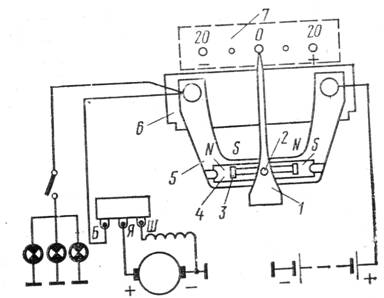

Рис 1.Схема амперметра
