ЗАДАНИЕ ПО КУРСОВОЙ РАБОТЕ

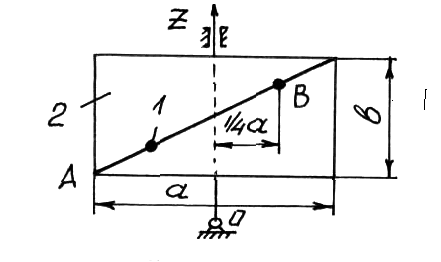

Механическая система состоит из однородной пластины 2, массой m2, и точки 1, массой m1. Пластина вращается вокруг неподвижной оси Oz, а точка под действием внутренних сил движется по пластине вдоль заданной траектории с постоянной относительной скоростью vr = u = const. В начальный момент, когда точка находилась в A, пластина вращалась с угловой скоростью wо.
Определить: угловую скорость пластинки w1 для момента времени, когда точка 1 достигнет положения B.
МЕХАНИЧЕСКАЯ СИСТЕМА | ИСХОДНЫЕ ДАННЫЕ | |||||||||||
| ПАКЕТ | m1 | m2 | u | wо | a | b |
| a | w1 | ||
кг | кг | м/с | с-1 | М | м | град | с-1 | |||||
1 | 10 | 2 | 3 | 5 | 1 | 0.5 a | 60 | ? |
| |||
2 | 5 | 5 | 4 | 2 | 0.5 | 0.5 a | 30 | ? |
| |||
3 | 4 | 6 | 2 | 1 | 2 | 0.5 a | 45 | ? | ||||
4 | 2 | 10 | 5 | 4 | 1.5 | 0.5 a | 75 | ? | ||||
5 | 6 | 20 | 6 | 3 | 1.2 | 0.5 a | 15 | ? | ||||
6 | 8 | 15 | 3 | 5 | 3 | 0.5 a | 50 | ? | ||||
7 | 6 | 12 | 4 | 3 | 0.5 | 0.5 a | 25 | ? | ||||
8 | 4 | 6 | 2 | 2 | 0.75 | 0.5 a | 70 | ? | ||||
9 | 5 | 20 | 5 | 2 | 0.6 | 0.5 a | 50 | ? | ||||
0 | 3 | 20 | 5 | 2 | 0.6 | 0.5 a | 50 | ? | ||||
ПОРЯДОК ВЫПОЛНЕНИЯ ЗАДАНИЯ:
1. Составьте РАСЧЕТНУЮ СХЕМУ с указанием на ней всех ВНЕШНИХ СИЛ.
2. Проведите анализ составленной расчетной схемы и обоснуйте применяемый МЕТОД
3. Проведите АНАЛИТИЧЕСКИЕ РАСЧЕТЫ- сначала в ОБЩЕМ ВИДЕ, а затем выполните численный расчет.
ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ:
1. Вы можете использовать приведенную в файле задания схему механической системы как заготовку для обработки её в графическом редакторе (например, PAINT или другом).
2. При использовании MATHCAD перенесите составленный графический объект в РАБОЧИЙ ЛИСТ.
ОТЧЕТ ПО РАБОТЕ:
1. Составьте отчет по работе в обычном (бумажном) виде или в электронном виде.
2. Укажите в отчете КОНТРОЛЬНЫЙ КОД (четырехзначное число).
