Уровень отсчета, дБ | Вид передаваемого сигнала | |
Цифровой поток 2048 Кбит/сек | Цифровой поток 8448 Кбит/сек | |
Минус 3 | 4 | 16 |
Минус 30 | 8 | 20 |
Минус 60 | 16 | 60 |
4. – Минимальный уровень сигнала на входе приемника для различных типов сигналов
Вид передаваемого сигнала | Минимальный уровень, дБм | |
Цифровой поток 2048 Кбит/сек | BER=10-3 | Минус 84 |
BER=10-6 | Минус 81 | |
Цифровой поток 8448 Кбит/сек | BER=10-3 | Минус 78 |
BER=10-6 | Минус 75 |
5. – Параметры типовых антенн РРС «АСТРА-СТЭЛ»
Тип антенны | Коэф. усиления, дБ | Ширина главного лепестка ДН, град. | Поляризация | |
Е-плоск. | Н-плоск. | |||
Офсетная, 0,6м | 33 | 5 | 5 | Вер/гор |
Офсетная,0,9м | 36 | 3,5 | 3,5 | Вер/гор |
Приложение Б
1 Характеристики коаксиального кабеля LMR-600
Механические характеристики | ||
Минимальный радиус изгиба | 38,1 мм | |
Изгибающий момент | 3,73 Н - м | |
Вес | 0,20 кГ/м | |
Усилие на разрыв | 158,9 кГ | |
Раздавливание на плоской плите | 1,07 кГ/мм | |
Конструкция | ||
Элемент | Материал | Диаметр, мм |
Внутренний проводник | Сплошная BCCAI | 4.47 |
Диэлектрик | Вспененый полиэтилен | 11,56 |
Наружный проводник | Алюминиевая лента | 11,71 |
Оплетка | Луженная медь | 12,45 |
Стандартная оболочка | Черный полиэтилен | 14,99 |
Температурный диапазон | ||
Установки | -40°C ... +85°C | |
Хранения | -70°C ... +85°C | |
Эксплуатации | -40°C ... +85°C | |
Электрические характеристики | ||
Граничная частота | 15.3 ГГц | |
Скорость распространения сигнала | 87 % | |
Выдерживаемое напряжение (пост. ток) | 4000 В | |
Пиковая мощность | 40,0 кВт | |
Сопротивление постоянному току | ||
Внутренний проводник ом/км | 1,74 | |
Наружный проводник ом/км | 3,94 | |
Пробойное напряжение на оболочку (переменный ток) | 8000 В | |
Емкость | 76,8 пФ/м | |
Индуктивность | 0,19 микроГ/м | |
Уровень экранирования | > 90 dB | |
Стабильность фазы | < 10 ppm/°C | |
Частотные характеристики | ||
Частота МГц | Затухание dB/100 м | Передаваемая мощность кВт |
30 | 1,4 | 5,50 |
50 | 1,8 | 4,20 |
Продолжение таблицы Б.1 | ||
150 | 3,2 | 2,40 |
220 | 3,9 | 2,00 |
450 | 5,6 | 1,35 |
900 | 8,2 | 0,93 |
1500 | 10,9 | 0,70 |
1800 | 12,1 | 0,63 |
2000 | 12,8 | 0,59 |
2500 | 14,5 | 0,52 |
5000 | 16,8 | 0,47 |
7500 | 22,6 | 0,42 |
10000 | 29,8 | 0,34 |
12500 | 35,1 | 0,28 |
Приложение В

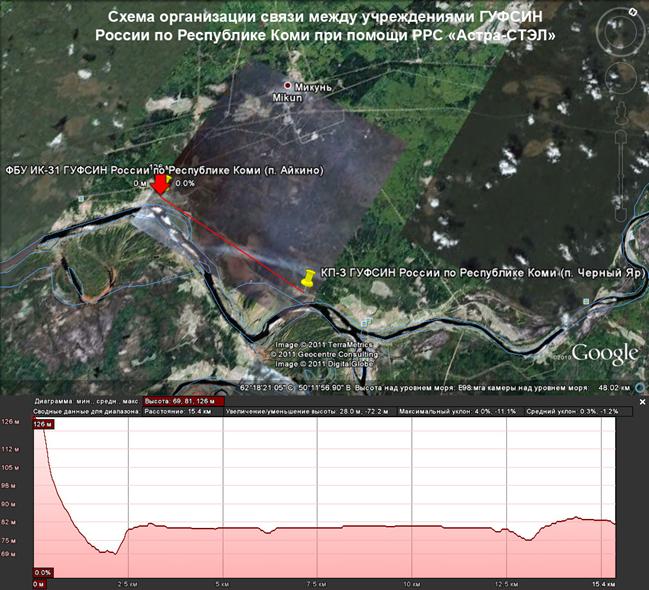

Схема организации связи
Приложение Г
Листинг программы
Программа расчета РР линии связи
Высота первой антенны, м
Высота второй антенны, м
Мощность РРС, дБ
Чувствительность приемника PPC
Коэффициент усиления антенны РРС, дБ
Рабочая частота, ГГц
Дальность связи
Длина РК кабеля (БОРТ-Облучатель ПРД),м
Длина РК кабеля (БОРТ-Облучатель ПРМ),м
Затухание РК кабеля, дБ/м
Затухание в разделительных фильтрах, дБ
Затухание в из-за перепада высот, дБ
Процент времени когда ср коэф. преломления ниже
100 N/км, дБ
Коэффициент изрезанности
Коэффициент сигнатуры оборудования
Время задержки отраженного сигнала, нс
Интенсивность дождя, мм/ч
Концентрация водяных паров в атмосфере, г/м3
коэффициенты регрессии
Расчет запаса на замирание и атмосферных потерь
Расчет вероятности нарушения связи из-за многолучевого распространения
Расчет вероятности нарушения связи из-за дождя
|
