Таблица 29. Прогноз приростов объемов потребления тепловой энергии в зонах действия децентрализованного теплоснабжения

Таблица 29. Прогноз приростов объемов потребления тепловой энергии в зонах действия децентрализованного теплоснабжения

№ п/п	Наименование показателей	Един. изм.	1 очередь	Расчетный срок
1	Застройка в границах планируемой городской черты
1.1	Общая площадь жилых зданий	м²	766700	1189500
1.2	Расход тепла на отопление жилых зданий	Гкал	59,3	92,0
1.3	Расход тепла на отопление общественных зданий	-	14,8	23,0
1.4	Расход тепла на горячее водоснабжение	-	25,4	39,3
1.5	Расход тепла на вентиляцию общественных зданий	-	5,6	8,6
	Итого:	-	105,1	162,9

В качестве автономных генераторов теплоты для малоэтажной застройки рекомен­дуются высокоэффективные и надежные агрегаты, работающие на газообразном топливе.

Выбор автономных источников теплоснабжения (средней мощностью 30-40 кВт) осуществляется в зависимости от тепловой нагрузки, функционального назначения аппа­рата, материала стенового ограждения здания. Спрос удовлетворяется предложениями отечественных и зарубежных предприятий, поставляющих современное оборудование.

Прогноз приростов объемов потребления тепловой энергии в зонах действия централизованного теплоснабжения показан в таблице 30.

Таблица 30. Прогноз приростов объемов потребления тепловой энергии в зонах действия централизованного теплоснабжения

№ п/п	Наименование показателей	Един. изм.	1 очередь	Расчетный срок
1	Застройка в границах существующей городской черты
1.1	Общая площадь жилых зданий	м²	106600	185750
1.2	Расход тепла на отопление жилых зданий	Гкал	8,3	14,5
1.3	Расход тепла на отопление общественных зданий	Гкал	2,1	3,6
1.4	Расход тепла на горячее водоснабжение	Гкал	3,5	4,9
1.5	Расход тепла на вентиляцию общественных зданий	Гкал	0,8	1,3
	Итого:	Гкал	14,7	24,3
2	Проектируемая застройка северного района
2.1	Общая площадь жилых зданий	м2	23200	72750
2.2	Расход тепла на отопление жилых зданий	Гкал	1,6	5,2
2.3	Расход тепла на отопление общественных зданий	Гкал	0,4	1,3
2.4	Расход тепла на горячее водоснабжение	Гкал	0,8	1,9
2.5	Расход тепла на вентиляцию общественных зданий	Гкал	0,2	0,5
	Итого:		3,0	8,4
	Всего		17,7	32,7

Теплоснабжение секционной застройки проектируемого северного района города 1-й очереди и расчетного срока предусматривается от существующей котельной 3308, имеющей запас мощности.

Теплоснабжение застройки в пределах существующей городской черты 1-й очереди обеспечивает котельная 3303. Для обеспечения тепловой энергией застройки расчетного срока, в пределах существующей городской черты, необходима расконсервация котельной 3322 и восстановление котла № 1 ДЕ10/14 котельной 3303.

Раздел 4. Перспективные балансы тепловой мощности источников

тепловой энергии и тепловой нагрузки

В соответствии с Генеральным планом перспективного развития муниципального образования г. Зеленокумска к расчетному сроку (2025 год) предусмотрено увеличение тепловой нагрузки застройки подключенной к централизованным тепловым сетям котельных 3303; 3308 и 3322, поэтому рассматриваем перспективные балансы тепловой мощности и тепловой нагрузки только вышеуказанных источников тепловой энергии.

Перспективные балансы тепловой мощности котельных 3303; 3308; 3322 и тепловой нагрузки расчетного срока представлены в таблице 31.

Котельные 3303 и 3322 рассматриваем совместно, так как они работают на одну теплосеть.

Из таблицы 31 видно, что в конце расчетного срока возросшие нагрузки потребителей, подключенных к централизованному теплоснабжению, обеспечиваются мощностью котельных 3303, 3308 и3322, при условии расконсервации котельной 3322 и восстановления котла №1 ДЕ 10/14 котельной 3303, при резерве тепловой мощности 0,49 Гкал/час.

Таблица 31. Перспективные балансы тепловой мощности котельных 3303; 3308; 3322 и тепловой нагрузки расчетного срока

Раздел 5. Перспективные балансы производительности

водоподготовительных установок

Перспективное максимальное потребление теплоносителя теплопотребляющими установками потребителей, в том числе в аварийных режимах, рассчитано по СНиП «Тепловые сети» и содержит обоснование балансов производительности водоподготовительных установок в целях подготовки теплоносителя для тепловых сетей, а также перспективных потерь теплоносителя при его передаче по тепловым сетям.

Перспективные балансы водоподготовительных установок для подпитки тепловых сетей в номинальном и аварийном режимах муниципального образования г. Зеленокумска отражены в таблице 32.

Из таблицы видно, что мощности водоподготовки для подпитки сетей в номинальном и аварийном режимах к концу расчетного срока достаточно, с резервом 10,7м³/час.

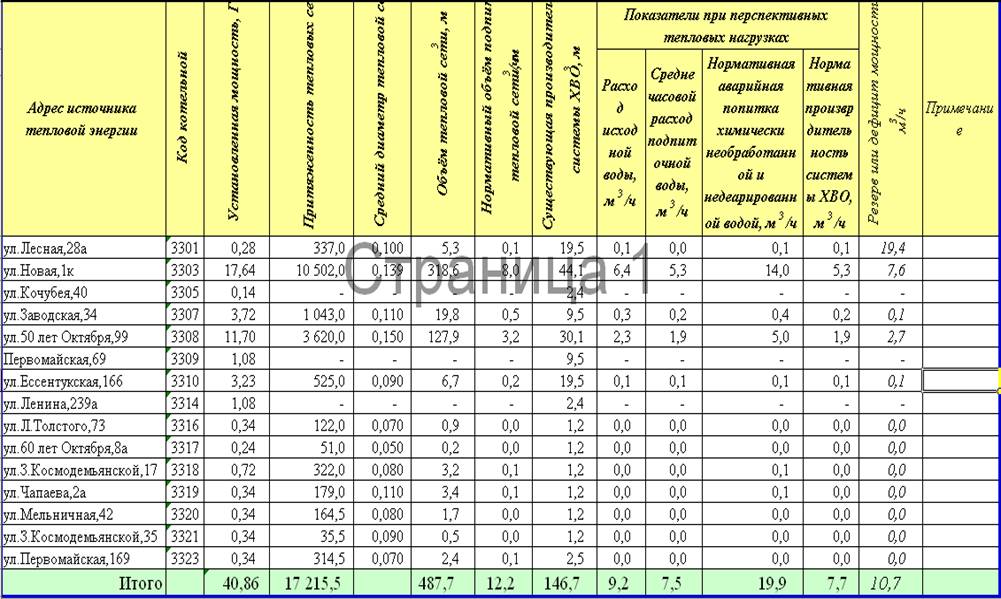

Таблица 32. Перспективные балансы водоподготовительных установок для подпитки тепловых сетей в номинальном и аварийном режимах муниципального образования г. Зеленокумска

Раздел 6. Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии

Источники комбинированной выработки тепловой и электрической энергии на территории муниципального образования г. Зеленокумска отсутствуют.

Основными причинами нерентабельности котельных являются:

физическая изношенность котельного и насосного оборудования;

недостаточная загруженность котельных, низкий КПД котельного оборудования;

низкий уровень автоматизации;

устаревшие приборы учета топливо-энергетических ресурсов;

отсутствие систем водоподготовки, что приводит к образованию отложений в трубопроводах тепловых сетей и в поверхностях нагрева котлов ухудшая теплопередачу и увеличивая расход топливо-энергетических ресурсов.

Вновь вводимые потребители, обратившиеся соответствующим образом в теплоснабжающую организацию, должны быть подключены к централизованному теплоснабжению, если такое подсоединение возможно в перспективе.

С потребителями находящимися за границей радиуса эффективного теплоснабжения, могут быть заключены договора долгосрочного теплоснабжения по свободной (обоюдно приемлемой) цене, в целях компенсации затрат на строительство новых и реконструкцию существующих тепловых сетей, и увеличению радиуса эффективного теплоснабжения.

Запрещается переход на территории муниципального образования г. Зеленокумска на отопление жилых помещений в многоквартирных домах с использованием индивидуальных квартирных источников тепловой энергии при наличии осуществлённого в надлежащем порядке подключения к системам теплоснабжения многоквартирных домов без согласования в соответствии с действующим законодательством Российской Федерации.

Планируемые к строительству многоквартирные жилые дома, могут проектироваться с использованием поквартирного индивидуального отопления, при условии получения технических условий от газоснабжающей организации.

Для повышения эффективности и надежности в работе объектов теплоэнергетического комплекса муниципального образования г. Зеленокумска предлагаются мероприятия по реконструкции модернизации систем централизованного теплоснабжения на территории муниципального образования г. Зеленокумска, в соответствии с которыми предусмотрено следующее:

замена устаревших котлов на современные стальные водогрейные котлы с КПД не менее 90%;

замена узлов учета топливо-энергетических ресурсов;

установка общекотельного оборудования - насосных агрегатов соответствующей мощности; установок по очистке воды; систем рециркуляции теплоносителя;

комплексных систем автоматизации и контроля за режимами работы котельной на основе логически программируемых контроллеров, что позволяет оптимизировать работу котельной в соответствии с тепловой нагрузкой и температурой наружного воздуха, осуществлять дистанционный контроль и управление её работой, отслеживать расход топливо-энергетических ресурсов в реальном времени.

Мероприятия ГУП СК «Крайтеплоэнерго» по реконструкции и модернизации систем централизованного теплоснабжения муниципального образования г. Зеленокумска представлены в таблице 33.

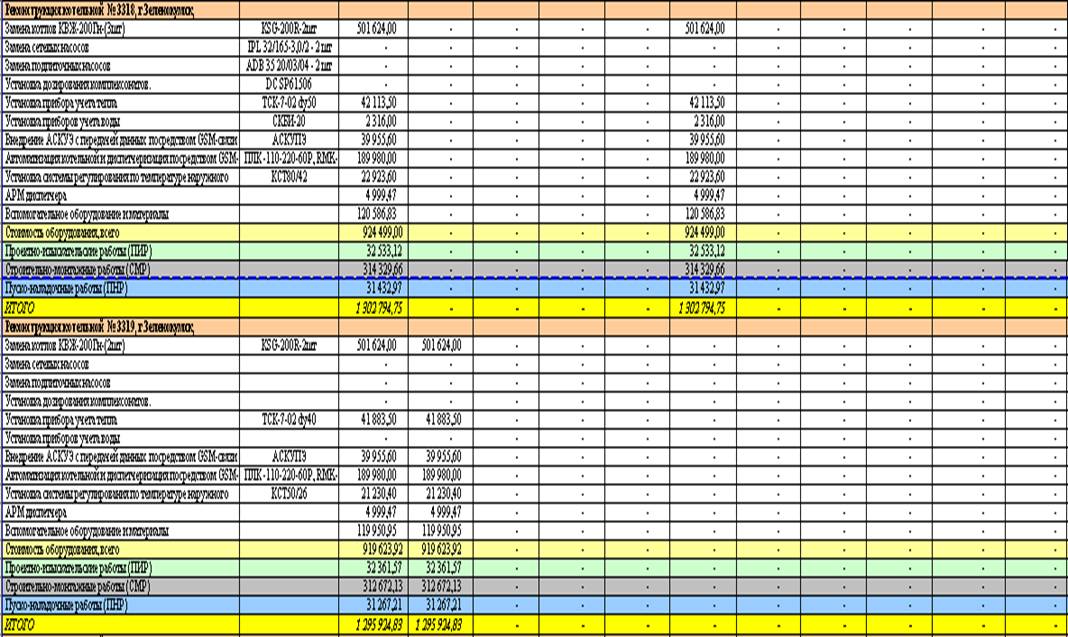

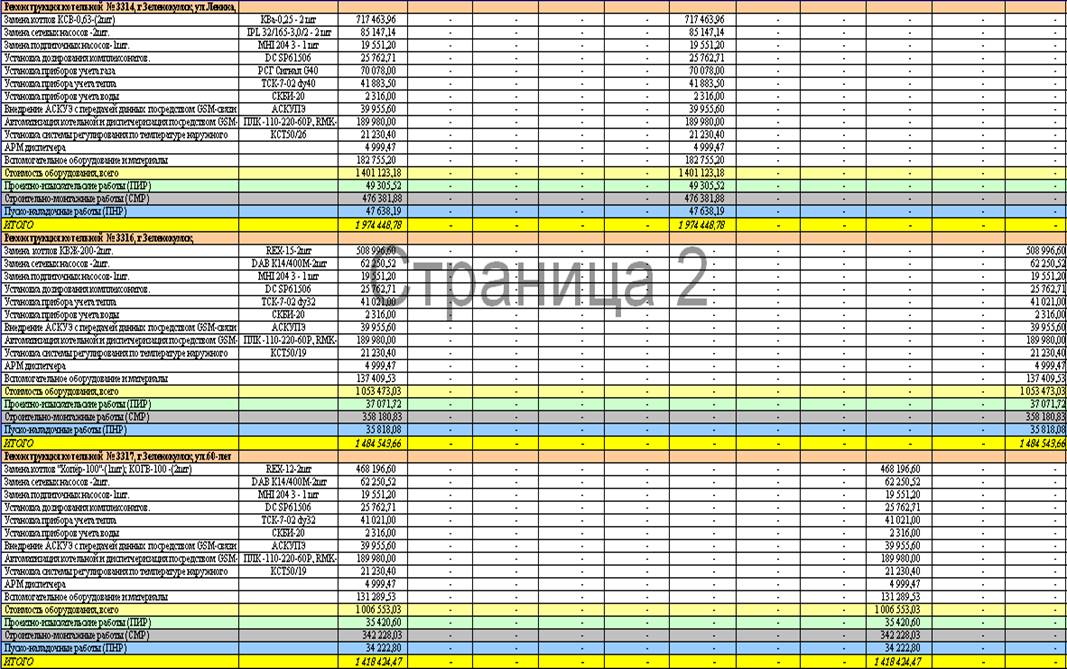

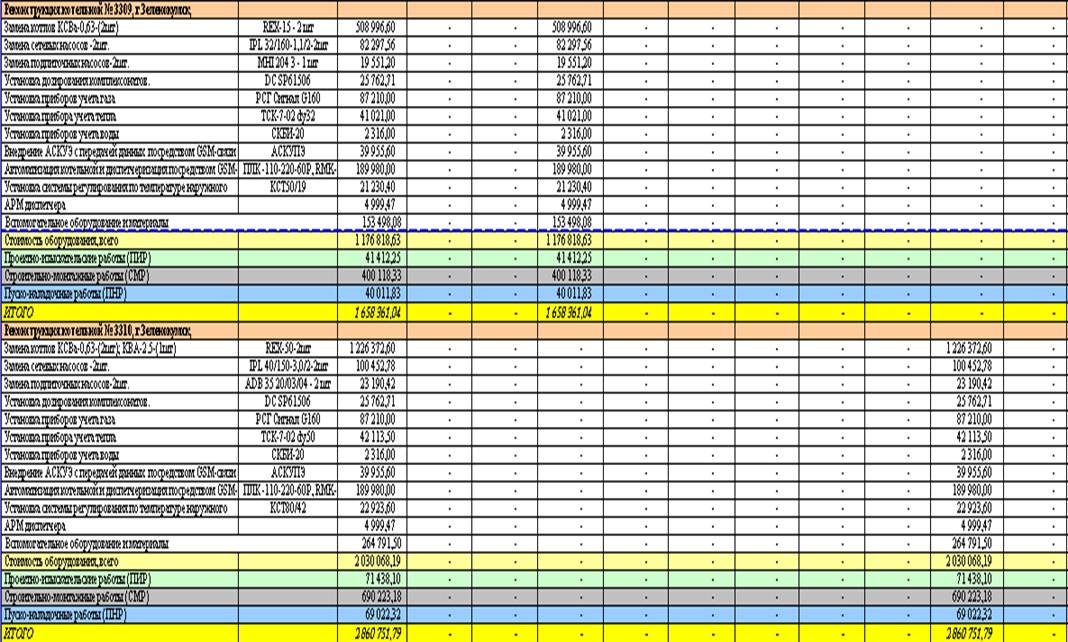

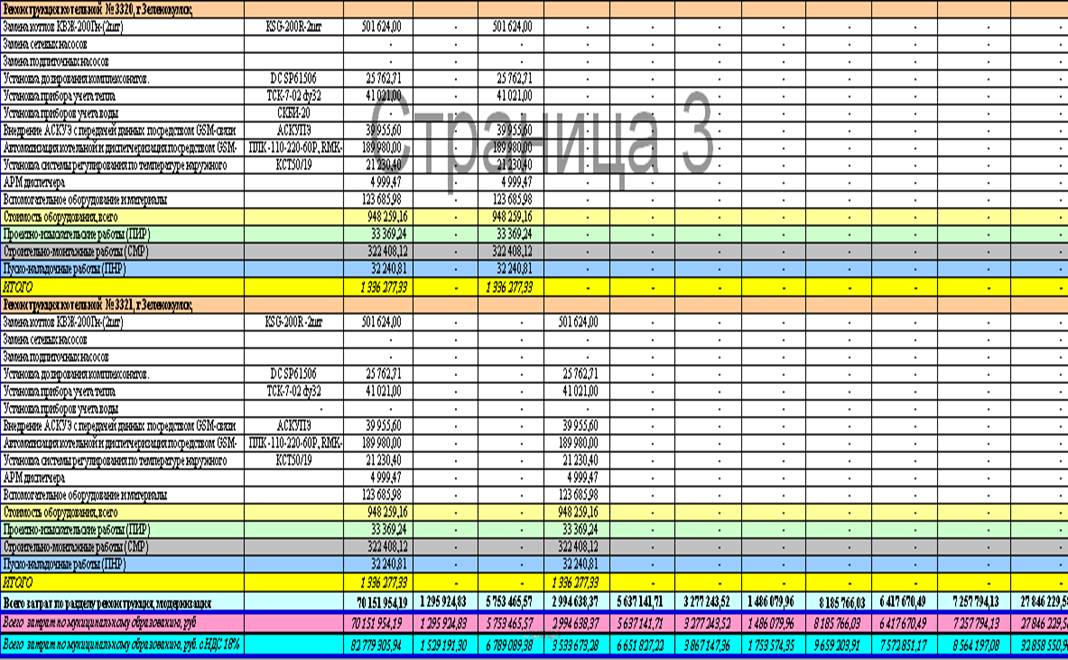

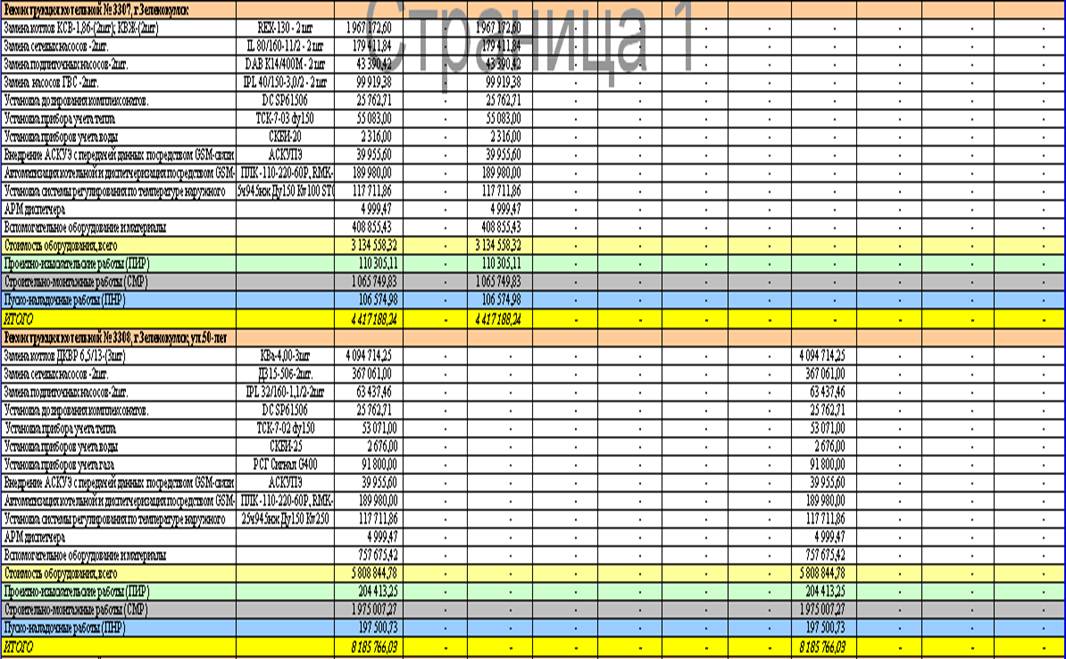

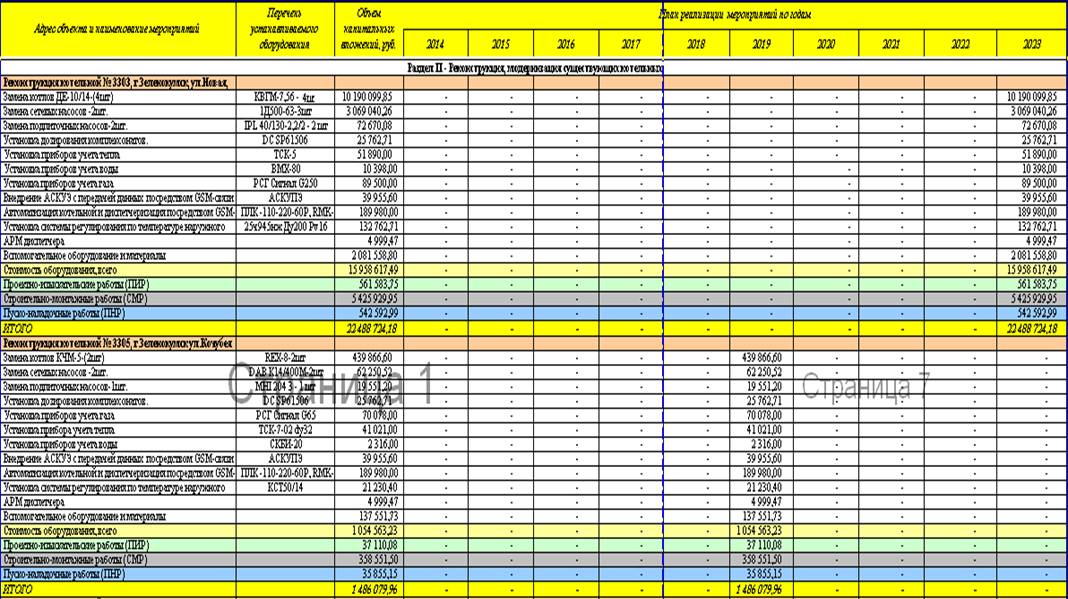

Таблица 33. Мероприятия ГУП СК «Крайтеплоэнерго» по реконструкции и модернизации систем централизованного теплоснабжения муниципального образования г. Зеленокумска

Территория строительства малоэтажных и индивидуальных жилых домов согласно Генеральному плану развития г. Зеленокумска, не входит в границы радиуса эффективного теплоснабжения.

Индивидуальное теплоснабжение малоэтажных и индивидуальных жилых домов может быть организовано в зонах с тепловой нагрузкой менее 0,01 Гкал/ч на гектар. Подключение таких потребителей к централизованному теплоснабжению неоправданно в виду значительных капитальных затрат на строительство тепловых сетей. Плотность индивидуальной и малоэтажной застройки мала, что приводит к необходимости строительства тепловых сетей малых диаметров, но большой протяженности.

В настоящее время на рынке представлено значительное количество источников индивидуального теплоснабжения, работающих на различных видах топлива.

Настоящим проектом перевод существующих или оснащение перспективных потребителей индивидуальными источниками тепловой энергии не предусматривается.

Согласно Генерального плана развития муниципального образования г. Зеленокумска, перспективные нагрузки увеличатся только в зонах действия 3х котельных, в рамках настоящей работы рассмотрены зоны эффективного теплоснабжения:

радиус эффективного теплоснабжения от котельной ГУП СК «Крайтеплоэнерго» 3303 (теплоноситель – вода);

радиус эффективного теплоснабжения котельной ГУП СК «Крайтеплоэнерго» 3308 (теплоноситель – вода).

радиус эффективного теплоснабжения котельной ГУП СК «Крайтеплоэнерго» 3322 (теплоноситель – вода).

Жилые и административные потребители тепловой энергии на территории муниципального образования г. Зеленокумска характеризуются приближенностью к источнику тепловой энергии. Следовательно, при теплоснабжении городской застройки отсутствует необходимость в установке подкачивающих насосных станций и иного оборудования, позволяющего менять гидравлический режим отпуска тепловой энергии. Необходимые параметры отпускаемой тепловой энергии в сеть от источника устанавливаются на самом источнике путем регулирования работы сетевых насосов.

В качестве центра построения радиуса эффективного теплоснабжения, необходимо рассматривать существующие источники тепловой энергии.

Результаты расчёта радиусов эффективного теплоснабжения источников тепловой энергии приведены в таблице 34.

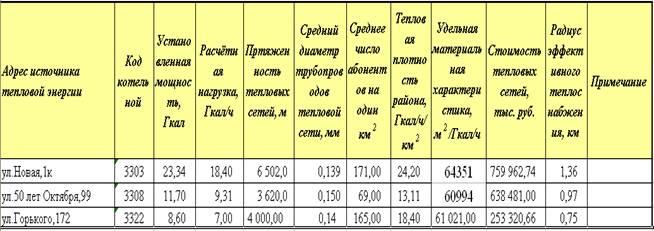

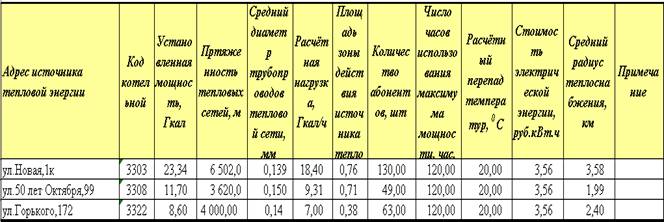

Таблица 34. Исходные данные для расчёта перспективных радиусов эффективного теплоснабжения источников тепловой энергии

Таблица 35. Результаты расчёта перспективных радиусов эффективного теплоснабжения источников тепловой энергии

радиус эффективного теплоснабжения

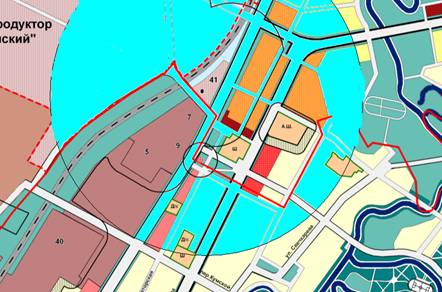

Рисунок 28. Перспективный радиус эффективного теплоснабжения котельной 3308

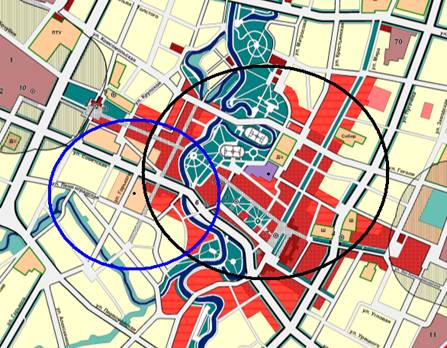

Рисунок 29. Перспективный радиус эффективного теплоснабжения котельных 3303 и 3322

Перспективный радиус эффективного теплоснабжения котельной 3308 показан на рисунке 28. Перспективный радиус эффективного теплоснабжения котельной 3303 и 3322 показан на рисунке 29. Все перспективные потребители тепловой энергии муниципального образования г. Зеленокумска, ввод которых планируется до 2025 г., находятся в зоне эффективного теплоснабжения котельных 3303, 3308 и 3322. Их подключение к существующей системе теплоснабжения экономически оправдано.

Раздел 7. Предложения по строительству и реконструкции тепловых

сетей муниципального образования г. Зеленокумска и сооружений на них

Расчет системы теплоснабжения, показал, что на территории муниципального образования г. Зеленокумска нет зон с дефицитом тепловой мощности. Существующие тепловые сети имеют резервы пропускной способности. Строительство новых источников тепловой энергии на территории муниципального образования г. Зеленокумска не требуется, т. к. существующие источники теплоснабжения имеют достаточные резервы тепловой мощности, а все перспективные потребители находятся в границах зоны эффективного теплоснабжения.

Выявлены избыточные запасы пропускной способности по тепловым сетям. Таким образом, строительство новых участков тепловых сетей необходимо для обеспечения тепловой энергией планируемых к строительству потребителей, реконструкция существующих участков тепловых сетей необходима для обновления трубопроводов с истекшим сроком службы.

Основной проблемой организации качественного и надежного теплоснабжения города является износ тепловых сетей. Значительная часть магистральных и внутриквартальных сетей муниципального образования г. Зеленокумска являются ветхими.

В перспективе, необходимо реконструировать 13,5 км (78,3%) городских тепловых сетей.

Для повышения эффективности и надежности в работе теплоэнергетического комплекса г. Зеленокумска ГУП СК «Крайтеплоэнерго» предлагает программу реконструкции тепловых сетей. Программа строительства и реконструкции тепловых сетей муниципального образования г. Зеленокумска представлена в таблице 36.

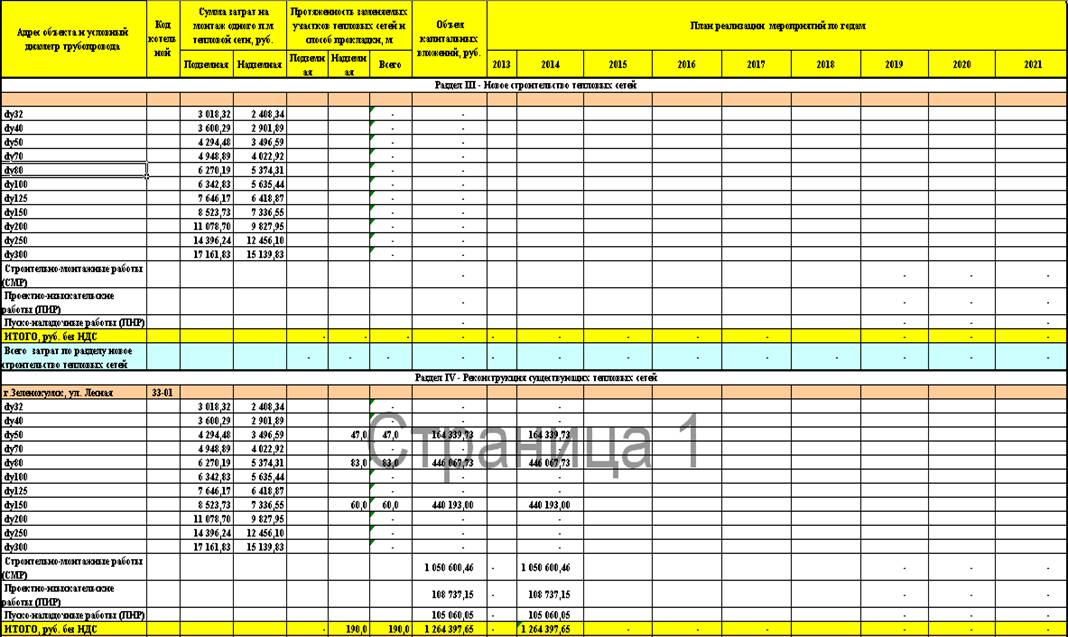

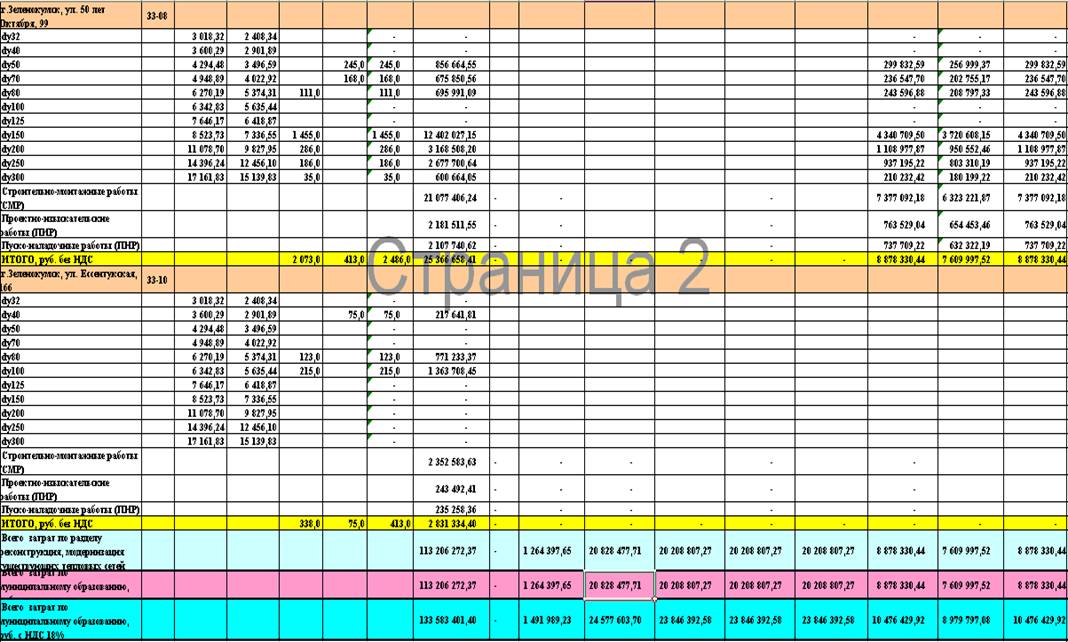

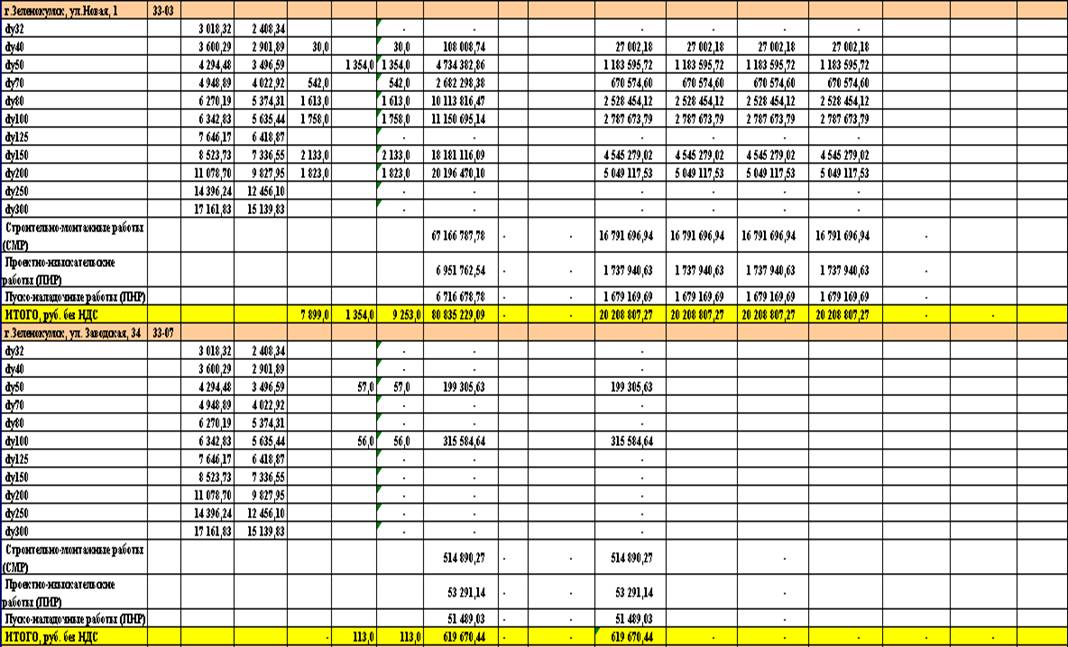

Таблица 36. Программа строительства и реконструкции тепловых сетей

Раздел 8. Перспективные топливные балансы

До 2025 года ожидается подключение перспективных потребителей тепловой энергии к централизованной системе теплоснабжения от котельных ГУП СК «Крайтеплоэнерго», следует ожидать также прироста потребления топлива на источнике тепловой энергии.

В соответствии с Генеральным планом развития муниципального образования г. Зеленокумска и перспективным эффективным радиусам теплоснабжения, увеличенные перспективные нагрузки будут закрыты увеличенными мощностями котельных 3303, 3308 и 3322 то перспективные топливные балансы рассматриваем только для указанных котельных.

Перспективные топливные балансы приведены в таблице 37.

В базовом году эти котельные израсходовали т. у.т. в год. В расчетный срок эти же котельные израсходуют т. у.т. Следовательно, для отопления перспективных потребителей в 2025г потребуется дополнительно т. условного топлива, или 4200т. м³ газа в год, что предусмотрено Генеральным планом развития муниципального образования г. Зеленокумска.

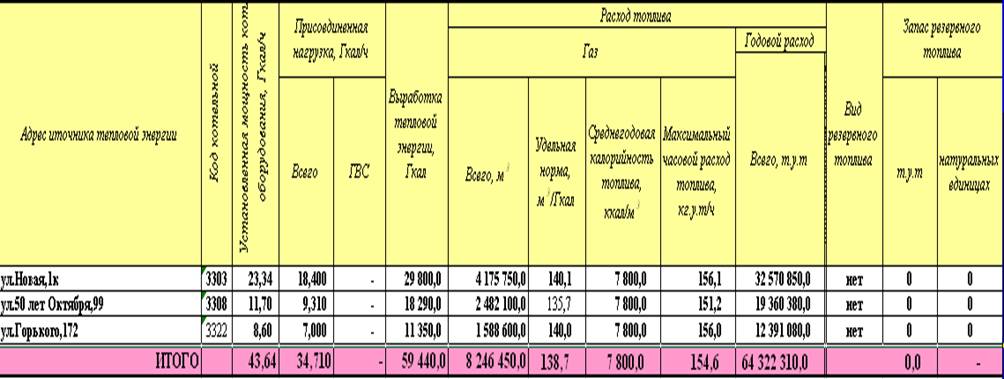

Таблица 37. Перспективные топливные балансы по источникам тепловой энергии, расположенным на территории муниципального

образования г. Зеленокумска и находящимся в ГУП СК «Крайтеплоэнерго»

Раздел 9. Оценка надежности теплоснабжения муниципального образования г. Зеленокумска

Расчет показателей надежности системы теплоснабжения муниципального образования г. Зеленокумска основывается на Методических указаниях по анализу показателей, используемых для оценки надежности систем теплоснабжения. Настоящие Методические указания по анализу показателей, используемых для оценки надежности систем теплоснабжения, разработаны в соответствии с пунктом 2 постановления Правительства Российской Федерации от 8 августа 2012 г. № 000 «Об организации теплоснабжения в Российской Федерации и о внесении изменений в некоторые акты Правительства Российской Федерации» (Собрание законодательства Российской Федерации, 2012, № 34, ст. 4734).

79% тепловой энергии, потребляемой централизованно в г. Зеленокумске, вырабатывают котельные 3303 и 3308 ниже приводим оценку надежности систем теплоснабжения этих котельных.

Расчет показателей надежности в муниципальном образовании г. Зеленокумска установлен следующий:

а) показатель надежности электроснабжения (Кэ) – 1,0

б) показатель надежности водоснабжения (Кв) - 1,0

в) показатель надежности топливоснабжения источников тепловой энергии (Кт) – 0,7

г) показатель соответствия тепловой мощности источников тепловой энергии и пропускной способности тепловых сетей фактическим тепловым нагрузкам потребителей (Кб) – 1,0

д) показатель уровня резервирования источников тепловой энергии и

элементов тепловой сети (Кр) – 0,2

е) показатель технического состояния тепловых сетей (Кс) – 0,5

ж) показатель интенсивности отказов тепловых сетей (Котк) – 1,0

з) показатель относительного недоотпуска тепловой энергии (Кнед) – 0,5

В связи с отсутствием инцидентов на тепловых сетях показатель относительного недоотпуска тепловой энергии Кнед - 1,0

и) показатель качества теплоснабжения (Кж) – не вычислялся

к) показатель надежности конкретной системы теплоснабжения (Кнад) – 0,67

Оценка надежности систем теплоснабжения

В зависимости от полученных показателей надежности систем теплоснабжений с точки зрения надежности могут быть оценены как:

• высоконадежные - более 0,9;

• надежные - 0,75 - 0,89;

• малонадежные - 0,5 - 0,74;

• ненадежные - менее 0,5.

На основании рассчитанного показателя надежности конкретных систем теплоснабжения котельных 3303 и 3308 Kнад ≈ 0,67 следует вывод о том, что рассматриваемые системы теплоснабжения относится к категории малонадежных систем теплоснабжения.

Раздел 10. Обоснование инвестиций в строительство, реконструкцию

и техническое перевооружение

В разделах 6 и 7 представлена комплексная программа ГУП СК «Крайтеплоэнерго» по реконструкции и модернизации систем централизованного теплоснабжения Советского района Ставропольского края. Финансовые потребности для выполнения программы представлены в таблице 33 и таблице 36.

Итоги технико-экономических расчетов от реализации мероприятий комплексной программы приведены в таблице 38.

Таблица 38. Технико-экономические расчеты от реализации мероприятий комплексной программы модернизации котельных и тепловых сетей г. Зеленокумска

Сумма затрат тыс. руб. с НДС	Финансовый результат до реконструкции тыс. руб. без НДС	Финансовый результат после реконструкции тыс. руб. без НДС	Тариф на тепловую энергию до реализации руб. без НДС	Тариф на тепловую энергию после реализации руб. без НДС	Срок окупаемости (месяцев)
77026,8	4194,29	10456,71	1371,54	1241,6	125,1

Более детально с инвестиционной программой можно ознакомиться на сайте ГУП СК «Крайтеплоэнерго».

Раздел 11. Решение по определению единой

теплоснабжающей организации муниципального образования г. Зеленокумска

В соответствии со статьей 2 пунктом 28 Федерального закона 190 «О теплоснабжении»: «Единая теплоснабжающая организация в системе теплоснабжения (далее - единая теплоснабжающая организация)- теплоснабжающая организация, которая определяется в схеме теплоснабжения федеральным органом исполнительной власти, уполномоченным Правительством Российской Федерации на реализацию государственной политики в сфере теплоснабжения (далее - федеральный орган исполнительной власти, уполномоченный на реализацию государственной политики в сфере теплоснабжения), или органом местного самоуправления на основании критериев и в порядке, которые установлены правилами организации теплоснабжения, утвержденными Правительством Российской Федерации».

Статус единой теплоснабжающей организации присваивается органом местного самоуправления или федеральным органом исполнительной власти (далее – уполномоченные органы) при утверждении схемы теплоснабжения поселения, городского округа, а в случае смены единой теплоснабжающей организации – при актуализации схемы теплоснабжения.

В проекте схемы теплоснабжения должны быть определены границы зон деятельности единой теплоснабжающей организации (организаций). Границы зоны (зон) деятельности единой теплоснабжающей организации (организаций) определяются границами системы теплоснабжения, в отношении которой присваивается соответствующий статус.

В настоящее время на территории муниципального образования г. Зеленокумска действует одна теплоснабжающая организация – предприятие Советский филиал ГУП СК «Крайтеплоэнерго», отвечающая всем требованиям критериев по определению единой теплоснабжающей организации.

Предприятие Советский филиал ГУП СК «Крайтеплоэнерго» способно в полной мере обеспечить надежность теплоснабжения в существующей системе.

Предприятие Советский филиал ГУП СК «Крайтеплоэнерго» имеет технические возможности, квалифицированный персонал по наладке, мониторингу, диспетчеризации, переключениями и оперативному управлению гидравлическими режимами.

В зонах действия индивидуальных теплогенераторов и автономных источников тепловой энергии организацией, обеспечивающей техническое обслуживание и ремонт индивидуальных теплогенераторов и оборудования автономных источников тепловой энергии, является .

Раздел 12. Решения по бесхозяйным тепловым сетям

На момент разработки настоящей схемы теплоснабжения в границах муниципального образования г. Зеленокумска выявлено 0,487 км бесхозяйных сетей.

В соответствии со статьей 15 пунктом 6 Федерального закона от 01.01.2001 до признания права собственности на указанные бесхозяйные тепловые сети определена теплосетевая организация, тепловые сети которой непосредственно соединены с указанными бесхозяйными тепловыми сетями - Советский филиал ГУП СК «Крайтеплоэнерго», которая в настоящее время осуществляет содержание и обслуживание указанных бесхозяйных сетей.
