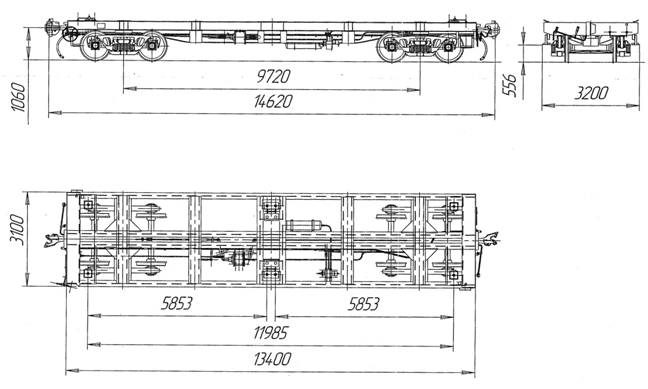

Вагон-платформа
для крупнотоннажных контейнеров
Модель
|
Платформа предназначена для перевозки крупнотоннажных контейнеров:
- одного контейнера типа 1А, 1АА, 1АХ, 1ААА ISO длиной 40 футов
- двух контейнеров типа 1СС, 1С, 1СХ ISO длинной 20 футов
№ п/п | Параметр | Значение |
1 | Масса тары максимальная, т | 21,5 |
2 | Грузоподъемность, тс | 70 |
3 | База, мм | 9720+/-10 |
4 | Длина по концевым балкам рамы, мм | 13400+/-10 |
5 | Длина по осям сцепления автосцепок, мм | 14620+/-20 |
6 | Ширина по боковым балкам рамы, мм | 3100+/-8 |
7 | Высота от уровня верха головок рельсов до горизонтальной оси автосцепок, мм | 1040…1080 |
8 | Высота от уровня верха головок рельсов до верхних плоскостей полок продольных балок рамы, мм | 1240+/-13 |
9 | Ширина колеи, мм | 1520 |
10 | Габарит по ГОСТ 9238 | 1-ВМ |
11 | Нагрузка от оси колесной пары на путь, тс | 22,875 |
12 | Скорость конструктивная, км/ч | 120 |
13 | Количество торцевых стенок, шт | - |
14 | Высота торцевых стенок, мм | - |
15 | Количество продольных стоек, шт | - |
16 | Высота продольных стоек, мм | - |
17 | Наличие пола | - |
