Насосы Джилекс
Насосы Джилекс. Дополнительное
оборудование Джилекс.
Фирма «Джилекс» является общепризнанным лидером в производстве водяных насосов на рынке России. Спектр выпускаемой продукции включает: оборудование для очистки, подачи, накапливания и отвода воды, насосы для дренажных работ, насосные станции. Насосы Джилекс представлены несколькими сериями: погружные насосы «Дренажник», скважинные насосы «Водомет», центробежные насосы «Джамбо». Также выпускаются гидроаккумуляторы и оголовки для скважин «Джилекс».
При производстве всех насосов Джилекс используются самые передовые технологии. Фирма дает длительную гарантию на использование насосов Джилекс.
Погружные насосы Джилекс
серии Дренажник
Дренажный насос серииДренажник предназначен для перекачки чистой и грунтовой воды, для отвода слабозагрязненной воды из сточных канав, а также для откачки фекалий. Кроме того данные модели насоcов Джилекс успешно применяются при поливе или подаче воды из колодцев, открытых водоемов и других источников. Корпуса некоторых моделей изготовлены из пластмассы и предназначены для откачки чистых или слегка загрязненных вод.
Также данное оборудование применяться для орошения огородов и садов, подачи воды из колодцев, открытых водоемов и других источников при температурах воздуха вплоть до + 1 °С. Насос дренажный погружной, с буквой Ф, в обозначении, предназначен для откачивания фекальных вод. Фекальная вода, даже сильно загрязненная, – это, прежде всего вода, в которой могут находиться, во взвешенном состоянии, различные включения, в том числе и фекалии. Фекальный насос допускает в перекачиваемой воде небольшие (с максимальным размером до 35 мм) включения. Он не может быть использован для перекачки вязких растворов.
Пример условного обозначения насоса:
Например: насос Джилекс ДРЕНАЖНИК 200/10 Ф
200 - максимальная подача, литров в минуту;
10 – максимальный напор, в метрах.
Буквы в серии насоса значат:
Н – насос из нержавеющей стали
Ф – насос для фекалий. Такая модель способна перекачивать канализационные, сильно загрязненные стоки. Бытовой фекальный насос допускает присутствие в жидкости твердых включений размером до 35 мм.
Характеристики Джилекс Дренажник
Параметр | Дренажник 110/6 | Дренажник 150/6 Ф | Дренажник 150/7 ФН | Дренажник 200/10 Ф | Дренажник 170/9 | Дренажник 220/14 | Дренажник 255/11 ФН |
Мощность, Вт | 200 | 400 | 550 | 880 | 400 | 660 | 1100 |
Подача макс., л/мин | 110 | 150 | 150 | 200 | 170 | 220 | 255 |
Напор максимальный, м | 6 | 6 | 7 | 10 | 9 | 14 | 11 |
Максимальный размер пропускаемых частиц, мм | 5 | 35 | 35 | 35 | 5 | 5 | 35 |
Длина кабеля, м | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
Погружение максимальное, м | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
Погружной насос Джилекс КАЧОК
Насос может использоваться для орошения или подачи воды из колодцев, открытых водоемов, а также других источников. Насос «КАЧОК 550/14» имеет максимальную производитеьность 550 литров в минуту (33 куб. метра в час), а максимальная подача 14 метров. Высокие эксплутационные характеристики достигнуты благодаря активному применению деталей из высокопрочного стеклонаполненного пластика, эффективному рабочему колесу, омываемому маслозаполненному электродвигателю и торцевому уплотнению с повышенной износостойкостью.
Максимальный размер перекачиваемых частиц – до 40мм.
Максимальная глубина погружения насоса - не более 8 метров.
Температура перекачиваемой жидкости - от +1 °С до + 35 °С.
Выходной патрубок диаметром 50 мм, снабженный универсальным адаптером.
Характеристики Джилекс Качок
Погружные скважинные насосы
Джилекс Водомет
Центробежный погружной насос Водомет – система, оснащенная многоступенчатым электрическим насосом с «плавающими» рабочими колесами, а также имеется «омываемым» электрическим двигателем и интегрированным конденсатором. Данный насос предназначается для подачи воды из скважин, емкостей с водой, водоемов. Водомет может работать и в скважинах с повышенным содержанием песка.
Погружные насосы Водомет в сравниении с насосами, имеющими вибрационную конструкцию:
1. Имеют значительно больший КПД;
2. Более низкий уровень шума;
3. Долговечность достигается отсутствием быстро изнашиваемой клапанно-поршневой системы;
4. Данные насосы не оказывают вредоносного воздействия на скважину и всю систему водоснабжения.
Скважинные насосы Водомет в сравнении с вихревыми
1. КПД больше;
2. Не изменяются рабочие характеристики (напор, расход) с износом рабочих поверхностей (как у вихревого)
3. Уровень шума низкий;
4. Меньшая чувствительность к загрязнениям.
Насос ВОДОМЕТ с «плавающими» рабочими колесами в сравнении с традиционными насосами:
1. Больший гидравлический КПД, обусловленный меньшей вибрацией;
2. Меньшая засоряемость в связи с возможностью пропускать большие по величине частицы.
Насос с индексом «А» (автомат) оснащен поплавковым выключателем, исключающим работу насоса “всухую”. Такой насос может быть использован в колодце или другом источнике, имеющем достаточное пространство для использования поплавкового выключателя.
Насос с индексом «ДОМ» комплектуется гидравлическим аккумулятором, панелью управления и необходимой запорной арматурой, позволяющей собрать все компоненты в единую систему автоматического водоснабжения.
Насос с индексом «М» (магистральный) вмонтирован штуцер, что позволяет использовать насос как поверхностный, встраиваемый в водоподающую магистраль.
Насос с индексом «Ч» (частотный преобразователь) оснащен электронной системой автоматического управления, которая обеспечивает «плавный пуск» насоса, защиту от «сухого хода» (от работы насоса без расхода воды) и точное поддержание заданного напора в водопроводе независимо от расхода.
Характеристики Джилекс Водомет
Насосы циркуляционные
Джилекс Циркуль
Джилекс Циркуль- является циркуляционным насосом и новой продукцией одного из самых известных производителей насосного оборудования на российском рынке.
Основным отличием насосов циркуляционных от любых других типов насосного оборудования заключается в том, что они не осуществляют подъем воды или повышение давления в системе, а служат только для перемещения теплоносителя с задачей создания ее циркуляции.
Указанные насосы являются незаменимыми элементами отопительных систем домов и коттеджей, циркуляционные насосы выделяются практичностью, ведь для них не требуется дополнительные установки датчиков давления и защиты электродвигателя.
Насос Джилекс Циркуль является трехскоростным циркуляционным насосом с “мокрым” ротором.
Характеристики насосов Джилекс Циркуль
Циркуляционный насос Джилекс | Максимальная производительность, м3/час | Максимальный подъем, м | Вес, кг |
Циркуль 25/40 | 1,5 / 2,5 / 3,0 | 2,0 / 3,2 / 4,0 | 3,0 |
Циркуль 25/60 | 1,6 / 2,5 / 3,8 | 2,5 / 4,4 / 6,0 | 3,2 |
Циркуль 25/80 | 3,0 / 5,0 / 8,0 | 4,0 / 7,0 / 8,0 | 5,5 |
Циркуль 32/40 | 1,5 / 2,5 / 3,0 | 2,0 / 3,2 / 4,0 | 3,6 |
Циркуль 32/60 | 1,6 / 2,5 / 3,8 | 2,5 / 4,4 / 6,0 | 3,8 |
Циркуль 32/80 | 3,0 / 5,0 / 8,0 | 4,0 / 7,0 / 8,0 | 6,0 |
Насосы, насосы-автоматы,
насосные станции Джилекс Джамбо

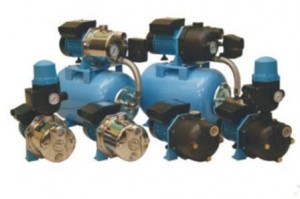

Поверхностный самовсасывающий насос Джамбо и автоматическая насосная станция (насос-автомат) на его основе, обеспечивают подачу чистой воды из колодцев, скважин, открытых водоемов и магистральных водопроводов, а насос-автомат автоматически поддерживать необходимый напор в водопроводе.
Встроенный внутренний эжектор с системой труб Вентури обеспечивает хорошие условия всасывания на входе в насос-автомат Джамбо и позволяет создать высокое давление на выходе. Центробежный насос Джилекс данной серии позволяет перекачивать воду с меньшими, по сравнению с обычными центробежными насосами, требованиями к чистоте и наличию растворенных газов.
Серия насосов Джамбо выпускается в виде двух модификаций:
насос и насос-автомат (дополнительно оснащенный системой автоматического управления).
Поверхностные насосы Джамбо используются для перекачки воды из различных источников (колодцев, открытых водоемов, скважин).
Насос-автомат обеспечивает водоснабжение из различных источников в автоматическом режиме, автоматически поддерживая необходимое давление в системе, включаясь и отключаясь по мере необходимости.
Модели насосов Джилекс ДЖАМБО
«ДЖАМБО 60/35 П» и «ДЖАМБО 70/50 П» являются центробежными насосами с корпусом из стеклонаполненного полипропилена.
«ДЖАМБО 60/35 Н», «ДЖАМБО 60/45», «ДЖАМБО 70/50 Н» являются центробежными насосами, у которых корпус изготовлен из нержавеющей стали. Насос «ДЖАМБО 60/35»изготавливается из чугуна.
Электродвигатель — асинхронный, короткозамкнутый. Он состоит из статора, подшипниковых щитов, короткозамкнутого ротора и коробки выводов, в которой находится конденсатор и клеммные колодки для соединения выводных концов электродвигателя с питающим кабелем.
Насосы - автоматы серии «ДЖАМБО» различны по управлению: управление по давлению и по потоку.
Насосы-автоматы, имеющие систему автоматического управления по давлению («ДЖАМБО 60/35», «ДЖАМБО 60/35 П-24», «ДЖАМБО 60/ 35 Н-24», «ДЖАМБО 60/45», «ДЖАМБО 70/50 П-24», «ДЖАМБО 70/50 Н-24») состоят из поверхностного насоса; гидроаккумулятора объемом 24 литра, реле давления, манометра, соединительной арматуры и электрошнура.
Модели «ДЖАМБО 70/50 П-50» и «ДЖАМБО 70/50 Н-50» имеют в составе горизонтальный гидроаккумулятор объемом 50 литров.
Модели насосов «ДЖАМБО 70/50 П-50 ДОМ» и «ДЖАМБО 70/50 Н-50 ДОМ» состоят из поверхностного насоса со встроенным контроллером управления, датчика давления, гидроаккумулятора, соединительной арматуры и электрошнура с вилкой.
Характеристики насосов и насосных станций Джилекс Джамбо
Параметр/модель | Мощность | Емкость | Производительность | Напор |
Квт | литров | л/час | м. | |
Насос-автомат Джамбо 60/35 Н - 24 | 0,6 | 24 | 3600 | 35 |
Насос-автомат Джамбо 60/35 | 0,6 | 24 | 3600 | 35 |
Насос-автомат Джамбо 60/45 | 1,1 | 24 | 3600 | 45 |
Насос-автомат Джамбо 70/50 П - 24 | 1,1 | 24 | 4200 | 50 |
Насос-автомат Джамбо 70/50 П - 50 | 1,1 | 24 | 4200 | 50 |
Насос-автомат Джамбо 70/50 Н - 24 | 1,1 | 50 | 4200 | 50 |
Насос-автомат Джамбо 70/50 Н - 50 | 1,1 | 50 | 4200 | 50 |
Насос-автомат Джамбо 60/35 П-К | 0,6 | —– | 3600 | 35 |
Насос-автомат Джамбо 60/35 Н-К | 0,6 | —– | 3600 | 35 |
Оголовки скважин Джилекс
ОС (оголовок скважины) создан лучшими специалистами фирмы “Джилекс”, которые учли все потребности населения и рынка в профессиональном водоснабжении.
Данная система назначается для герметизации устья водоснабжения (скважины).
Оголовок скважинный изготавливается из чугуна или пластмассы.
Оголовки, выполненные из пластмассы, имеют в своей маркировке букву П и выдерживают нагрузку в 200 кг. Чугунные оголовки ( без буквы в обозначении) рассчитаны на подвешивание груза массой до 500 кг.
Применение оголовка скважины позволяет:
· предохранить скважину от попадания в нее поверхностных грунтовых вод и посторонних предметов
· предотвратить кражу оборудования и материалов из скважины при использовании секретных болтов (фирмой не поставляются)
· увеличить надежность подвешивания насоса и упростить эксплуатацию
· придать скважине элегантный внешний вид
Диаметр обсадной трубы скважины, мм | Диаметр переходника на напорную магистраль, мм | |
ОС-100–32 | 107 ÷ 127 | 32 |
ОС-133–32 | 127 ÷ 140 | 32 |
ОС-133–40 | 127 ÷ 133 | 40 |
ОС-152–32 | 140 ÷ 152 | 32 |
ОС-152–40 | 140 ÷ 152 | 40 |
ОС-133–32П | 127 ÷ 140 | 32 |
ОС-152–32П | 140 ÷ 152 | 32 |
Блок автоматики Джилекс
Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запускать его при снижении давления (при открытии крана) и останавливать при остановке водного потока в системе водоснабжения (при закрытии крана). Кроме того, блок автоматики обеспечивает защиту насоса от “сухого хода”.
Блок автоматики Джилекс предназначен для перекачки чистой воды без твердых частиц. При наличии твердых частиц необходима установка фильтра на входе в блок автоматики. Манометр обеспечивает визуальный контроль давления в системе.
Технические характеристики блока автоматики Джилекс
Параметры | Блок автоматики |
Напряжение | 230–240 В 50/60 Гц |
Максимальный коммутируемый ток | 10 (6) А |
Стартовое давление | 1,5 — 3,5 атм. |
Максимальный поток воды | 80 л/мин. |
Максимально допустимое давление | 10 атм. |
Максимальная температура воды | 60°С |
Присоединительные размеры | 1″ |
Степень защиты | IP 65 |
Реле давления Джилекс РДМ-5
Реле давления РДМ-5 применяется в автоматических системах водоснабжения. Рабочей средой систем, в которых используется реле давления РДМ 5, является вода.
Устройство РДМ-5 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды.
Принцип его действия следующий: при небольшом (менее 1 атм. или предварительно настроенной величины) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на то или иное устройство (например, насос), которым реле управляет;
при превышении давления в системе определенной (предварительно настроенной) величины его контакты размыкаются, разрывая таким образом цепь питания управляемого реле устройства.
После подключения и предварительной настройки реле давления работает в автоматическом режиме.
Заводская настройка:
· нижний предел давления: 1,4 атм.
· верхний предел давления: 2,8 атм.
· минимальный перепад давления: 1,0 атм.
Технические характеристики реле РДМ-5 Джилекс
Параметры | РДМ-5 |
Напряжение питания | 220–230 В 50 ГЦ |
Максмальный коммутируемый ток | 16 А |
Температура рабочей среды | 0…+40°С |
Рабочий диапазон давления | 1,0 — 5,6 атм. |
Присоединительные размеры | 1/4″ (внутр.) |
Степень защиты | IP 44 |
Трубы для водоснабжения
из ПНД Джилекс
Труба ПНД Джилекс представляет собой альтернативу традиционным металлическим трубам для водоснабжения, является высокотехнологичным современным решением задачи по строительству водопроводов и других инженерных коммуникаций. Одним из достоинств труб ПНД является возможность замены этими трубами металлических трубопроводов или их отдельных частей: трубы ПНД легко соединяются с трубами из любых других материалов.
Полимерные трубы для водоснабжения успешно применяются в качестве обсадных труб для скважин, для оборудования трубопроводов хозяйственно – питьевого водоснабжения и наружной канализации. Высококачественная полимерная труба для водоснабжения полностью отвечает российским и международным стандартам экологической безопасности.
Помимо высокой функциональности, хороших технических характеристик и феноменальной долговечности, труба ПНД для водоснабжения отличается низкой стоимостью.
