Ультразвуковой генератор УЗГ17-2,0/22 |
Назначение
Ультразвуковой генератор УЗГ17-2,0/22 предназначен для питания магнитострикционных преобразователей ультразвуковых колебательных систем различного технологического назначения.
Описание конструкции

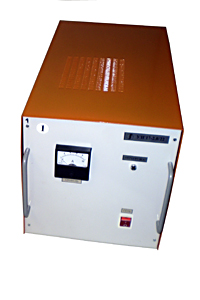

Генератор выполнен в настольном исполнении. На лицевой панели генератора расположены: индикатор амплитуды колебаний преобразователя, индикатор состояния перегрузки, индикатор включения сетевого питания, тумблер включения сетевого питания.
На задней панели расположены: На задней панели расположены: выход сетевого шнура питающей сети, два предохранителя, клемма заземления и разъёмы для подключения колебательной системы и кабеля дистанционного управления, тумблер включения дистанционного управления и переключатель выходной мощности генератора.
Охлаждение генератора воздушное, принудительное.
Основные технические характеристики
Мощность выходная, Вт, номинальная | 1600±10 |
Регулировка мощности ступенчатая, % | |
Рабочая частота, кГц | 22±1.65 |
Точность АПЧ, Гц, не хуже | 50 |
Мощность, потребляемая от сети, кВА, не более | 3.6 |
Напряжение однофазной питающей сети, В | 220±5(10)% |
Частота питающей сети, Гц | 50±0.5% |
Габаритные размеры, мм, не более | 530x255x275 |
Масса, кг, не более | 21.0 |
Комплектность и гарантии
Ультразвуковой генератор УЗГ17-2,0/22 поставляется в следующем комплекте:
- | ультразвуковой генератор УЗГ17-2,0/22; |
- | комплект документации. |
По отдельному требованию заказчика генератор может быть укомплектован:
- | технологической колебательной системой. |
Гарантийный срок эксплуатации - 12 месяцев со дня продажи торгующей организацией, при условии наработки не более 1500 часов.
