Ультразвуковой генератор УЗГ15-0,1/44М


Назначение

Ультразвуковой генератор УЗГ15-0,1/44М предназначен для питания магнитострикционных преобразователей ультразвуковых колебательных систем ультразвуковых технологических установок, например ультразвукового паяльника.

Описание конструкции

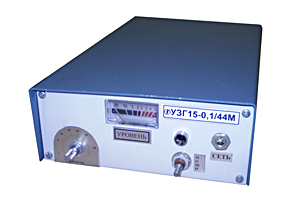

Генератор выполнен в настольном исполнении в виде автономного блока. На лицевой панели блока расположены: индикатор амплитуды механических колебаний преобразователя, тумблер "СЕТЬ", ручка установки времени работы, потенциометр подстройки частоты и индикатор включённого состояния генератора.

На задней панели расположены: сетевой шнур питания, предохранители, клемма заземления, разъёмы для подключения колебательной системы и тумблер изменения выходной мощности генератора. К шасси генератора крепиться съёмный кожух, имеющий перфорацию для естественного воздушного охлаждения.

Основные технические характеристики

Мощность выходная, Вт, номинальная

70±10

Регулировка мощности ступенчатая, %

50 и 100

Ток подмагничивания, А

1.5-3.0

Таймер, мин

0-30

Рабочая частота, кГц

44±2.65

Точность АПЧ, Гц, не хуже

50

Мощность, потребляемая от сети, кВА, не более

0.12

Напряжение однофазной питающей сети, В

220±5(10)%

Частота питающей сети, Гц

50±0.5%

Габаритные размеры, мм, не более

165x300x80

Масса, кг, не более

1.8

Комплектность и гарантии

Ультразвуковой генератор УЗГ15-0,1/44М поставляется в следующем комплекте:

-

ультразвуковой генератор УЗГ15-0,1/44М;

-

комплект документации.

По отдельному требованию заказчика генератор может быть укомплектован:

-

технологической колебательной системой.

Гарантийный срок эксплуатации - 12 месяцев со дня продажи торгующей организацией.
