Компрессор К
Компрессор предназначен для сжатия атмосферного воздуха и подачи его в кислородные блоки.
Компрессор состоит из собственно компрессора в одноцилиндровом исполнении, приводного электродвигателя и систем: управления, контроля, защиты и сигнализации.
Компрессор — шестиступенчатый, трехсекционный. Между секциями расположены воздухоохладители. Каждая секция состоит из двух ступеней сжатия. Изменение режимов работы компрессора обеспечивается с помощью входных регулирующих аппаратов (ВРА) на 1-ой секции.
Мультипликатор — одноступенчатый, с двухсторонним шевронным зацеплением (см. Приложение 1).
Приводом компрессора служит синхронный электродвигатель мощностью 63000 кВт, напряжением 6 или 10 кВ с частотой вращения 50 с-1 (см. Приложение 3).

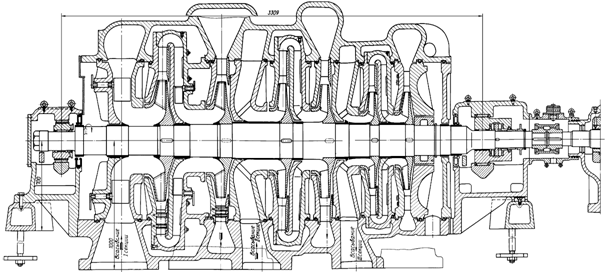

Рис. 15. Компрессор центробежный К (продольный разрез)
Рис. 16. Газодинамические характеристики компрессора К при различной установке ВРА (ψ) (начальные условия: pн = 0,096 МПа; tн = 20оС; R = 288,4 Дж/(кг·К); K = 1,4; n = 5690 мин-1; W = 300 м3/ч; tw = 25оС)

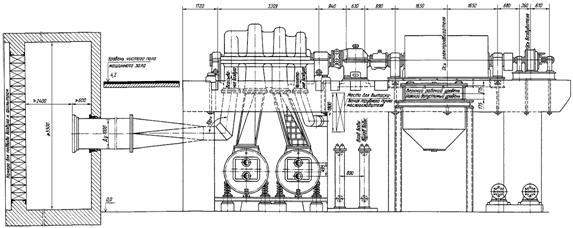

Рис. 17. Установочный чертеж компрессора К
