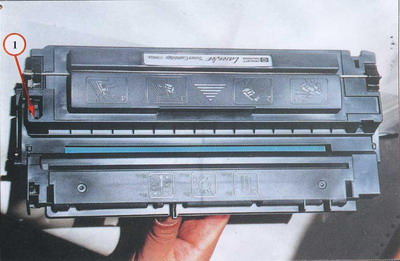

1. Выкрутить шуруп, расположенный в углублении верхней половины картриджа HP 92274A (если он установлен).

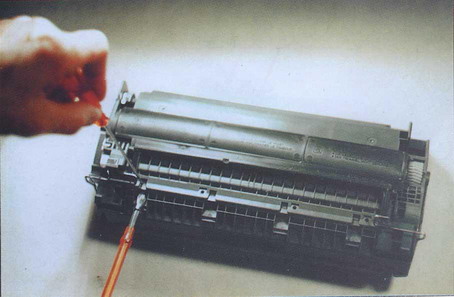

2. Перевернуть картридж. Поочередно слева направо отогнуть тонкой отвертонер-картриджой защелки, снизу широкой плоской отверткой приподнять половину картриджа вверх до тех пор, пока защелки не выйдут из зацепления.

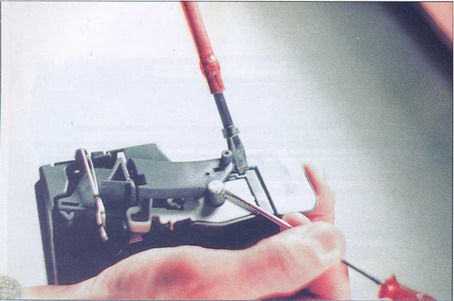

2. Тонкой отверткой поочередно освободить фиксирующие защелки, расположенные по бокам картриджа, и широкой отверткой приподнять верхнюю половину картриджа вверх до выхода указанных защелок из зацепления, как показано на фото ниже (на этом рисунке показана одна из боковых защелок).

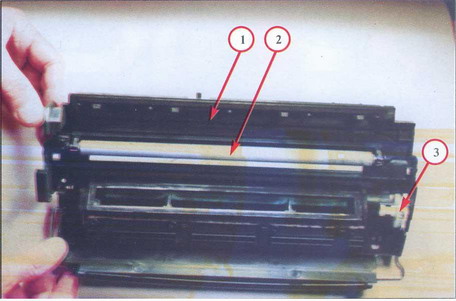

3. После этого освободить последнюю защелку, зафиксировать предохранительную планку, закрывающую светочувствительный барабан, и с помощью плоской отвертки разъединяют половинки картриджа.
При этом из бункера отработанного тонера может посыпаться порошок.
4. Разъединть картридж на две половины, ссыпать отработанный тонер на подложенный лист бумаги. Пылесосом и кисточкой очищают обе половины картриджа от прилипшего тонера.

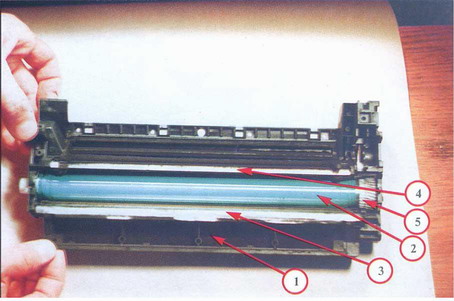

5. Особое внимание обртить на чистоту резинового вала, фотобарабана, лезвий и шестерен. Резиновый вал PCR снимается и очищается.
6. Омметром проверть надежность контакта между металлическим стержнем резинового вала PCR и контактной площадкой, расположенной с внешней стороны половинки картриджа.7. Выкрутить крестообразной отверткой шурупы крепления лезвий. Снять и очистить от тонера лезвия и пространство под ними.

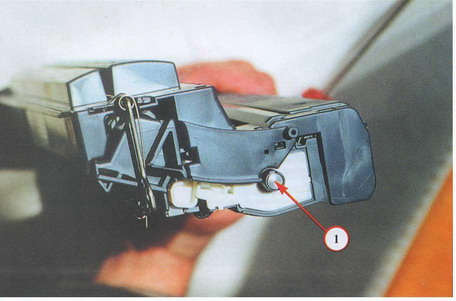

7. Если на фотобарабане обнаружены участки спекшегося тонера, то его необходимо снять и очистить. Для этого тонкими плоскогубцами аккуратно извлечь боковой штырь крепления фотобарабана, приподнять край фотобарабана со стороны штыря, и, слегка покачивая, вывести из зацепления шестерню барабана, после чего снять и сам барабан. Затем мягким материалом с предосторожностями очищают фотобарабан от спекшегося тонера. Если ФБ безнадежно испорчен (на рабочей поверхности наблюдаются места разрушения фоточувствительного слоя), его нужно заменить. Рабочая поверхность фотобарабана начинается 1... 1,5 см от его краев, поэтому небольшие повреждения селенового слоя на краях в этих промежутках некритичны.
8. Проверить целостность краев пластиковых вставок лезвий. Собирать половины картриджа в такой последовательности: фотобарабан, лезвие очистки магнитного вала, лезвие очистки фотобарабана. Установив лезвия, убеждится в том, что они плотно прилегают к валам по всей длине.
9. Удалить половину картриджа с расположенным на нем фотобарабаном в темное место или накрывают темным материалом.
10. Очистив и проверив элементы картриджа, приступают к его заправке тонером.
Примечание. После разборки картриджа совсем необязательно снимать и проверять фотобарбан, магнитный вал, лезвия и шестерни. Если перед заправкой картридж работал исправно, достаточно произвести чистку элементов внутри картриджа от остатков тонера, а также резинового валика от бумажной пыли.

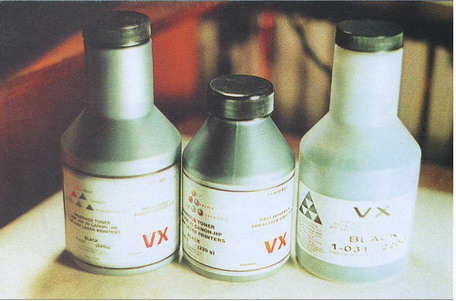

После разборки картриджа и чистки его элементов берут емкость с рекомендованным для данного типа картриджа тонером и в течение 5...7 с энергично встряхивают ее, для того чтобы разбить комки тонера.

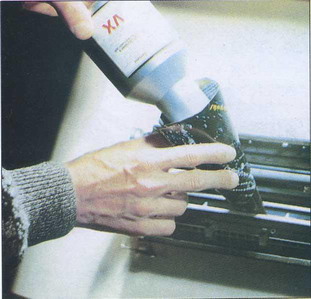

Тонер засыпать через воронку, слегка постукивая по корпусу баночки, маленькими порциями в трех местах — сначала посередине, затем по краям до полного заполнения бункера. В разных источниках рекомендуемая масса засыпаемого тонера варьируется от 190 до 225 г. Воронку можно изготовить из любой толстой глянцевой бумаги, зафиксировав внешний край бумаги скотчем.
11. После заправки очистить кисточкой картридж от просыпавшегося тонера. Проверить надежность крепления резинового валика и установки шестерни перемешивающего механизма. Перед установкой половины картриджа с фотобарабаном прокручивают вручную шестерню фотобарабана. Барабан должен вращаться с небольшим (не чрезмерным) усилием. В противном случае проверить элементы крепления фотобарабана и магнитного вала, а также их шестерни. Совместить половину картриджа с ФБ с половиной с тонером и соединить их, фиксируя защелки по периметру. Особое внимание обратить на фиксацию защелок, которые расположены внутри накопительного бункера. Еще раз по периметру "прожимают" половинки картриджа между собой до фиксации защелок и закрывают фотобарабан предохранительной планкой. Проверяют правильность сборки картриджа, для чего переворачивают его наклейкой вверх и встряхивают влево-вправо, вперед-назад. Затем переворачивают картридж этикеткой вниз, отодвигают предохранительную планку и вращают шестерню фотобарабана от себя. Шестерня должна вращаться с несколько большим усилием, нежели на отдельной половине картриджа. Важно, чтобы механизм не был заклинен, а барабан при вращении через 3...4 оборота был чистым, без следов тонера.
