Продукт листок. Панельные инфракрасные нагреватели серии «ЛУЧ»

Продукт листок

Панельные инфракрасные нагреватели серии «ЛУЧ».

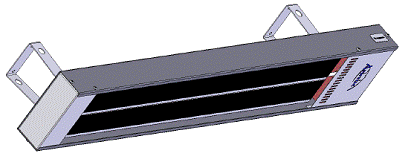

Инфракрасные нагреватели ЛУЧ 06, ЛУЧ 10 и ЛУЧ 13

Инфракрасные нагреватели ЛУЧ 20, ЛУЧ 27

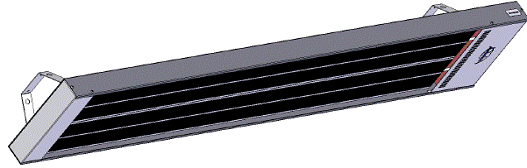

Инфракрасные нагреватели ЛУЧ 30, ЛУЧ 40

Назначение и принцип действия

Панельные инфракрасные нагреватели ЛУЧ (далее – нагреватели) предназначены для общего обогрева производственных, общественных, административных и бытовых помещений особенно с высокими потолками, а также для локального (точечного) обогрева определенных зон рабочих мест различного назначения.

Принцип действия нагревателя заключается в том, что инфракрасное излучение от его излучающей панели не поглощается воздухом, поэтому вся энергия от прибора почти без потерь достигает предметов и людей в зоне его действия и греет именно их, а не воздух. Тепло от прибора передается, в первую очередь, твердотельным предметам (пол, стены, мебель и т. п.), а уже от них – воздуху. Чем ближе к нагревателю, тем плотнее поток тепла и выше температура предметов. Выделение тепла от нагревателя происходит только в зоне его прямого действия, то есть обогрев носит локальный характер.

В случае обогрева помещения в целом требуемое количество нагревателей и их мощность определяются общей площадью помещения и его назначением.

При локальном обогреве определенных зон (рабочих мест) помещения, количество, мощность и расположение нагревателей определяются заданными характеристиками для конкретной зоны (рабочего места), при этом следует учесть, что нагреватели следует располагать непосредственно над облучаемой зоной, соблюдая минимальные высоты установки.

Рекомендации по подбору мощности и, следовательно количества нагревателей в зависимости от площади отапливаемого помещения и того каким видом отопления является (основным или дополнительным) представлены в таблице 1.

Монтаж и управление работой

Соответствующие электрические схемы нагревателей представлены на рис.5 (однофазные) и рис.6 (трехфазные).

Для управления режимами работы нагревателя можно использовать любые пульты управления на основе симисторных регуляторов температуры, рассчитанных на величину тока не менее, чем ток, потребляемый нагревателем. К одному пульту управления возможно подключение нескольких нагревателей (количество определяется моделью нагревателя и допустимой нагрузкой подключаемой к используемому пульту).

Нагреватели в однофазном исполнении могут управляться с помощью термостатов ТМ1 или ТА3 (либо аналогичных), в этом случае поддержание заданной температуры воздуха в помещении осуществляется за счет срабатывания термостата и соответственно включения или выключения нагревателя. Термостат должен быть рассчитан на токи протекающие в электрической цепи однофазного нагревателя (группы однофазных нагревателей) рис.7, либо включен в цепь управления магнитным пускателем к которому подсоединены нагреватели рис.7а.

Также поддержание заданной температуры воздуха в помещении может осуществляться при помощи симисторного регулятора температуры типа Pulser или Pulser-DSP (либо аналогичных) см. рис.8, такой вариант управления работой однофазных нагревателей будет более комфортным и экономичным.

Нагреватели в трехфазном исполнении могут управляться с помощью термостатов ТМ1 или ТА3 (либо аналогичных) только с использованием магнитных пускателей (см. рис.7 б), либо поддержание заданной температуры воздуха в помещении может осуществляться при помощи трехфазного симисторного регулятора температуры типа ТТС2000, ТТС25 или ТТС40 (либо аналогичных) см. рис. 9. Симисторные регуляторы температуры являются лучшим решением для точного регулирования температуры и экономичного режима работы инфракрасных нагревателей.

Использование в помещении для управления группами инфракрасных нагревателей нескольких термостатов позволяет создавать в помещении систему с зональной регулировкой температуры в рабочих зонах, что может быть актуально в некоторых случаях.

Технические характеристики нагревателей «ЛУЧ»

Таблица 1

Характеристика	Размерность	Модель
ЛУЧ 06	ЛУЧ 10	ЛУЧ 13	ЛУЧ 20	ЛУЧ 27	ЛУЧ 30	ЛУЧ 40
Рекомендуемая высота установки	м	2,0-2,5	2,5-3,0	2,0-2,5	3,0-4,0	3,0-4,0	3,0-5,0	3,5-5,0
Отапливаемая площадь -основной вид отопления -дополнительный вид отопления	м2	6 12	10 20	13 26	20 40	26 52	30 60	40 80
Мощность	кВт	0,6	1,0	1,3	2,0	2,7	3,0	4,0
Напряжение/кол-во фаз	В	220/1	220/1	220/1	220/1	220/1	380/3	380/3
Номинальный ток	А	2,7	4,6	6,1	9,1	12,1	4,6	6,1
Температура на поверхности корпуса, не более	°С	100
Степень защиты IP	безразмерн.	21
Вес, не более	кг	5	7	9	11	14	17	21
Габариты изделия, не более	Д	мм	1000	1500	1700	1500	1700	1500	1700
Ш	150	150	150	275	275	400	400
В	60
Высота кронштейна	К	мм	100	90	130

Где: 1 – кабельный ввод (для подключения кабеля питания); 2 – установочные кронштейны (поставляется в комплекте с нагревателем); 3 – корпус нагревателя; 4 – излучающая панель; 5 – крышка электрики (закрывает элементы подключения нагревателя к питающей сети).

Рис.1 Внешний вид и габаритные размеры инфракрасного нагревателя.

Рис.2 Минимальные расстояния от стен, потолка, пола и предметов интерьера помещения при потолочном монтаже нагревателей ЛУЧ 06, ЛУЧ 10, ЛУЧ 13, ЛУЧ 20, ЛУЧ 27.

Рис.3 Минимальные расстояния от стен, потолка, пола и предметов интерьера помещения при потолочном монтаже нагревателей ЛУЧ 30, ЛУЧ 40

Рис.4 Минимальные расстояния от стен, потолка, пола и предметов интерьера помещения при настенном монтаже нагревателей ЛУЧ 06, ЛУЧ 10, ЛУЧ 13, ЛУЧ 20, ЛУЧ 27 на поворотных кронштейнах.

Рис.4а Минимальные расстояния от стен, потолка, пола и предметов интерьера помещения при потолочном монтаже нагревателей ЛУЧ 06, ЛУЧ 10, ЛУЧ 13, ЛУЧ 20, ЛУЧ 27 на поворотных кронштейнах.

ЛУЧ 06, ЛУЧ 10, ЛУЧ 13	ЛУЧ 20, ЛУЧ 27	ЛУЧ 30, ЛУЧ 40
Рис.5 Электрическая схема однофазных нагревателей ЛУЧ	Рис.6 Электрическая схема трехфазных нагревателей ЛУЧ

Рис.7 Подключение однофазных нагревателей к термостату	Рис.7а Подключение однофазных нагревателей к термостату через магнитный пускатель	Рис.7б Подключение трехфазных нагревателей к термостату через магнитный пускатель

Рис.8 Подключение однофазных нагревателей к cимисторному регулятору Pulser	Рис.9 Подключение трехфазных нагревателей к cимисторному регулятору ТТС25

Достоинства инфракрасных нагревателей:

- Экономия энергозатрат на обогрев.

Инфракрасные обогреватели обеспечивают ускоренный, по сравнению с традиционными системами, прогрев помещения, поскольку передают всю энергию в зону пребывания людей.

При использовании инфракрасных обогревателей мы можем позволить себе снижение температуры на несколько градусов, но "ощущаемая" температура останется той же самой, поскольку снижение температуры воздуха будет компенсироваться "лучевой" добавкой. Человек будет ощущать более высокую температуру за счет прямого поглощения энергии от прибора. Снижение температуры на 1 градус дает 5% энергосбережения!

В случае зонального обогрева в разных частях помещения могут поддерживаться режимы с разной температурой. Например, если рабочие места находятся на значительном удалении друг от друга, помещение в целом не должно иметь одинаковую температуру.

Более низкая стоимость электроэнергии в ночные часы может быть использована для аккумулирования тепла конструкциями здания и оборудованием. Обогрев в эти часы не приводит к перегрузке электросети.

Современная электроника, управляя работой инфракрасных оПанельные инфракрасные нагреватели ЛУЧ (далее – нагреватели) предназначены для общего обогрева производственных, общественных, административных и бытовых помещений особенно с высокими потолками, а также для локального (точечного) обогрева определенных зон рабочих мест различного назначения. богревателей в импульсном режиме, поддерживает температуру приборов на постоянном уровне за счет тепловой инерции поверхности нагрева. Точная регулировка позволяет избегать выделения избыточной мощности и обеспечивает особую "мягкость" работы системы обогрева.

При использовании традиционных конвективных систем обогрева мы сталкиваемся с тем фактом, что температура воздуха изменяется по высоте - система имеет высокий температурный градиент (1,7-2,5°C/м - увеличение температуры на единицу высоты) рис.10,11. Это означает, что при t=18°C в зоне пребывания людей (0-2 м от пола) температура на уровне 10 м будет около 40°C. Инфракрасные обогреватели позволяют избежать подобного нерационального распределения температуры, поскольку нагревают не воздух, а передают тепло поверхностям твердых предметов. При этом нет избыточного нагрева воздуха, происходит выравнивание температуры между полом и потолком (градиент примерно равен 0,3-0,5°C/м) рис.13, что позволяет обеспечить 15-40% энергосбережения.

- Отсутствие необходимости технического обслуживания.

Отсутствие подвижных механических частей исключает необходимость какого-либо технического обслуживания, кроме необходимости раз в год протирать корпусные детали изделия от оседающей на них пыли.

- Бесшумная работа.

- Быстрый монтаж с минимальными затратами.

Обустройство традиционных систем отопления зачастую требует значительных капитальных вложений (прокладка магистралей, разводка труб, укладка теплых полов и т. д.) и занимает много времени. Для монтажа инфракрасных обогревателей понадобится минимум времени и средств. Стандартные кронштейны для потолочного монтажа нагревателей позволят вам без особых трудностей разместить приборы оптимально по площади потолка «накрывая» те площади, которые требуют дополнительного обогрева. Либо используя поворотные кронштейны для монтажа на стене либо потолке, вы сумеете направить основной поток инфракрасного излучения туда, где он действительно необходим. В случае переезда вы легко снимите и заберете приборы с собой, чтобы установить их на новом месте.

Установка инфракрасных обогревателей на потолке или на подвеске позволяет сохранить стены и пол свободными, что увеличивает полезный объем помещения.

- Отсутствие сквозняков и турбулентных потоков воздуха в рабочей зоне.

Инфракрасные приборы совместимы с любыми системами вентиляции и отопления, так как их работа не приводит к возникновению турбулентных потоков воздуха, способных повлиять на функционирование данных систем.

Вследствие пониженной турбулентности воздуха в помещении не происходит подъема частиц пыли с пола и обстановки и как следствие уменьшается вероятность астматических приступов и воспаления слизистых оболочек. Поэтому применение ИК нагревателей целесообразно также и в детских и в лечебных учреждениях.

- Снижение «выдувания» тепла при проветривании.

При проветривании помещения свежий холодный воздух меньше «выдувает» тепло, так как оно аккумулировано на поверхностях стен, пола, предметов, в то время как при конвекционном отоплении тепло, в первую очередь, аккумулируется в воздушном пространстве.

- Надежность, длительный срок службы и безопасность.

Минимальное кол-во используемых элементов и отсутствие подвижных механических частей существенно уменьшают вероятность выхода изделия из строя.

Инфракрасные обогреватели абсолютно безопасны. Инфракрасное излучение - естественный природный вид обогрева. Наиболее известным инфракрасным обогревателем является Солнце.

Все обогреватели сертифицированы и имеют санитарно-эпидемиологическое заключение, подтверждающие соответствие обогревателей «ЛУЧ» существующим нормам безопасности и санитарным нормам.

Распределение тепловых потоков в помещении при различных типах отопления

Рис.10

Рис.11

Рис.12

Рис.13
