Тип предо- | Номин. | Размеры, | мм | Масса, | ||||||||||
хранителя | ток, А | А | В | L | L1 | Н | R | S | кг | |||||
ПП57-3127 | 100 | 32 | 5±2 | 91±3 | 105±3 | 43 | + 3 | 4 | ,25 | 1 | ,95 | 0, | 14±0,05 | |
ПП57-3427 | 250 | 36 | ±2 | 99+3 | 108+3 | 50 | 5 +3 | 5 | ,25 | 2 | ,44 | 0, | 18+0,05 |

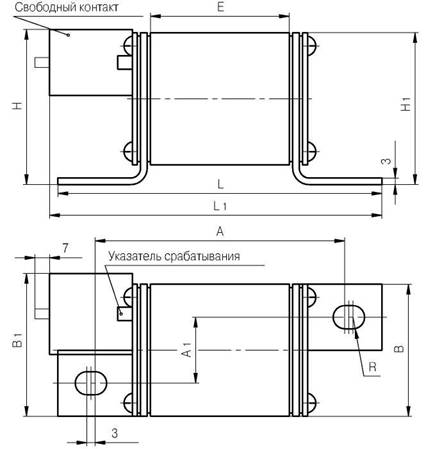

Тип предо- | Homih. | Размеры, | мм | Масса, | ||||||||
хранителя | ток, А | А | А, | В | В, | L | Li | Н | Hi | R | Е | кг |
ПП57-3137 | 100 | 100±2,5 | 20±2,5 | 40 ±3 | 43,5±3 | 123±3 | 139±3 | 48±3 | 45 ±3 | 3,5 | 55±2,5 | 0,38±0,1 |
ПП57-3437 | 250 | 108±2,5 | 25±2,5 | 50 ±3 | 47 ±3 | 140 ±3 | 147,5±3 | 59±3 | 55 ±3 | 5,5 | 0,56±0,1 | |
ПП57-3737 | 400 | 118±3 | 33±2,5 | 66±4,5 | 60±4,5 | 146±3 | 151 ±4 | 72±3 | 71 ±4,5 | 5,5 | 1,0±0,15 | |
ПП57-3937 | 630 | 122±3 | 40±2,5 | 80±4,5 | 72±4,5 | 166±3 | 161 ±4,5 | - | 85±4,5 | 8,5 | 1,5±0,15 | |
ПП57-3167 | 100 | 130±3 | 20±2,5 | 40 ±3 | 43,5±3 | 153±3 | 169±3 | 48±3 | 45 ±3 | 3,5 | 85±2,5 | 0,5 ±0,1 |
ПП57-3467 | 250 | 138±3 | 25±2,5 | 50 ±3 | 47 ±3 | 170±3 | 177,5±3 | 59±3 | 55 ±3 | 5,5 | 0,72±0,15 | |
ПП57-3767 | 400 | 148±3,5 | 33±2,5 | 66±4,5 | 60±4,5 | 176±3,5 | 181 ±3,5 | 72±3 | 71 ±4,5 | 5,5 | 1,3±0,15 | |
ПП57-3967 | 630 | 152±3,5 | 40±2,5 | 80±4,5 | 72±4,5 | 196 ±4 | 191 ±4 | - | 85±4,5 | 8,5 | 1,9±0,15 | |
ПП57-3797 | 400 | 148±3,5 | 33±2,5 | 66±4,5 | 60±4,5 | 176±3,5 | 181 ±3,5 | 72±3 | 71 ±4,5 | 5,5 | 1,3±0,15 | |
ПП57-3997 | 630 | 152±3,5 | 40±2,5 | 80±4,5 | 72±4,5 | 196±4 | 191 ±3 | - | 85±4,5 | 8,5 | 1,9±0,15 | |
ПП57-3717 | 315 | 192±4 | 40±2,5 | 80±4,5 | ** | 236 ±4 | 231,5 ±4 | - | 85±4,5 | 8,5 | 125±2,5 | 2,5±0,15 |
* знак «-» в столбце означает, что размер Н не превышает Н1
|
