Proximity-Считыватель

PROXIMITY-СЧИТЫВАТЕЛЬ

EM-ACCPOINT

Инструкция по эксплуатации

1. Введение

Считыватели серии AccPoint представляет собой линейку дверных считывателей системы контроля доступа, подходящих для различных условий эксплуатации. Считыватели предназначены для считывания кода с бесконтактных proximity-карт.

2. Основные преимущества

· Привлекательный и компактный дизайн

· Недорогое решение.

· Прочный корпус, защищенный от влияния погодных условий.

· Полная совместимость с наиболее распространёнными системами контроля доступа

3. Технические характеристики

Частота 125 кГц.

Антенна Встроенная антенна.

Расстояние считывания 10-15 мм (в зависимости от транспондера).

Напряжение питания/ток 7,5 –13,8 В, переем. ток 60 мА.

Время отклика при считывании 200 мс.

Рабочая температура От -20 °С до +60 °С.

Интерфейс Wiegand26

Формат карт EM

Кодировка Manchester 64-bit, modulus 64.

Внутренний/внешний Как для внутренней, так и внешней установки, электрически изолированный, герметичный.

4. Описание кабелей

Кабель	RS232	Wiegand26	Clock&Data 8	Clock&Data 10
Серый	---	D0	DATA	DATA
Синий	---	D1	CLK	CLK
Коричневый	---	не используется	CP	CP
Оранжевый	---	не используется	GND	не используется
Жёлтый	---	не используется	GND	GND
Пурпурный	LED/BEEP
Зелёный	RXD	---	---	---
Белый	TXD	---	---	---
Красный	VCC	VCC	VCC	VCC
Чёрный	GND	GND	GND	GND

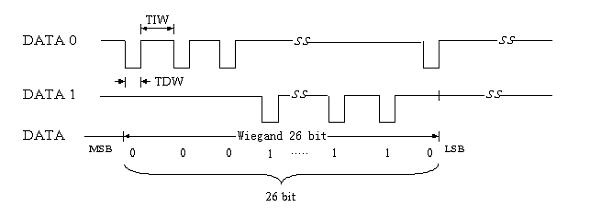

5. Протокол Wiegand 26

Бит

0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Примечание

P

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

P

P

E

E

E

E

E

E

E

E

E

E

E

E

O

O

O

O

O

O

O

O

O

O

O

O

P

Примечание E: четный 0: нечетный P: бит четности D: данные

Символ	Параметр	Мин.	Макс.	Тип	Единица изм.
TDW	Ширина импульса данных	20	100	50	мкс
TIW	Интервал между импульсами данных	0,2	4	2	мс

Красный

Черный

Синий

Серый

Коричневый

Контроллер Считыватель EM AccPoint
