Воздухоразделительная установка ККж-0.5

Воздухоразделительная установка ККж-0.5 предназначена для производства газообразного и жидкого технического кислорода, а также жидкого азота I-го сорта.

Работа установки возможна в 4-х основных режимах:

Режим I . Производство газообразного технического кислорода I-го сорта.

Режим II . Производство газообразного кислорода повышенной чистоты (99,9 %О2).

Режим III . Производство жидкого технического кислорода I-го сорта.

Режим IV . Производство жидкого азота I-го сорта.

Установка работает в дистанционном и автоматическом режиме поддержания основных технологических параметров. Система управления создана на базе программируемого контроллера и персонального компьютера.

1. ОБЩИЕ ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ УСТАНОВКИ

Таблица 1

Наименование параметра	Значение параметра
Режим I	Режим II	Режим III	Режим IV
1. Объемная (массовая) производительность установки в каждом из режимов, не менее:
Кислород газообразный, м3/ч	530
Кислород газообразный повышенной чистоты, м3/ч		470
Кислород жидкий, кг/ч			300
Азот жидкий, кг/ч				300
2. Чистота продуктов разделения, % об. О2, не менее
Кислород жидкий и газообразный I-го сорта	99,7		99,7
Кислород газообразный повышенной чистоты		99,9
Азот жидкий				1
3. Давления продуктов разделения на выходе, не более, МПа (кгс/см2)
Кислород жидкий			0,0392 (0,4)
Кислород газообразный	19,61 (200)	19,61 (200)
Азот жидкий				0,392 (4)
4. Массовая концентрация водяных паров в газообразном кислороде, соответствующая точке росы минус 70 0С, не более, кг/м3 (г/м3)	2,,
5. Установленная мощность токоприемников, кВт	757
6. Потребляемая электроэнергия, к Вт	580	580	670	670
7. Расход охлаждающей воды, м3/ч	120
8. Назначенный ресурс до остановки для отогрева, суток (не менее)	360
9. Длительность пускового периода, ч	8
10. Длительность отогрева, ч	6
11. Назначенный срок службы, лет	20
12. Напряжение питания электродвигателя компрессора, кВ.	6 или 10
13. Напряжение питания остального оборудования, В	380
14. Частота, Гц.	50
15. Средний срок службы до капитального ремонта, лет	8

2. Комплект поставки оборудования установки

Таблица 2

Наименование	Обозначение по схеме
1. Блок разделения полным комплектом	1
2. Блок очистки полным комплектом	1
3.1) Компрессор воздушный	1
4. Влагоотделители	3
5. Теплообменник-ожижитель	1
6. Холодильная машина	1
7. Водяной теплообменник-стабилизатор	1
8. Турбодетандерный агрегат	1
9. Теплообменник безопасности	1
10. Испаритель быстрого слива	1
11. Электроподогреватель	1
12. Комплект монтажных элементов	1
13. Комплект межблочной арматуры	1
14. Комплект запасных частей	1
15. Система контроля и управления	1
16. Комплект эксплуатационных документов	1

*) Компрессор воздушный поставляется по взаимной договоренности с Заказчиком. Возможна комплектация компрессором 4ВМ10-50/71 производства «Пензенского компрессорного завода» и 4ВМ10-55/70 «производства Сумского МНПО им. Фрунзе».

При комплектации компрессором 4ВМ10-55/70 производительность установки увеличивается на 5% от данных, указанных в п. 1.1. при сохранении потребления электроэнергии.

В комплект поставки установки не входят:

· Здания и сооружения.

· Грузоподъемные механизмы.

· Освещение, вентиляция, отопление.

· Межблочные трубопроводы.

· Опоры трубопроводов.

· Межблочные кабельные лотки.

· Силовые кабели и межблочные кабели КИП и А.

· Силовые распределительные и пусковые шкафы.

· Система охлаждения воды и трубопроводы.

· Теплоизоляционные материалы.

· Расходные материалы.

· Криогенные емкости для хранения жидких продуктов разделения.

· Наполнительные рампы.

Гарантийный срок на поставляемое оборудование, при условии правильной его эксплуатации, с учетом использования комплекта ЗИП составляет 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев, со дня поставки оборудования.

3. МОНТАЖ И РАЗМЕЩЕНИЕ ОБОРУДОВАНИЯ

Оборудование установки ККж-0,5 поставляется в виде блоков и агрегатов высокой заводской готовности. Монтаж межблочных аппаратов и арматуры; подсоединение системы предварительного охлаждения и привязка к сети распределения продуктов разделения воздуха выполняются специализированными монтажными организациями.

Шеф-монтаж оборудования, пуск и наладку установки осуществляют специалисты ПКФ «Криопром».

Монтаж оборудования должен производиться по проекту, разработанному с учетом требований нормативно-технической документации. Проект должен пройти экспертизу промышленной безопасности

Рекомендуемый размер помещения машинного зала кислородной станции под установку ККж-0,5 составляет 18 х 18 м. Высота здания – 7,2 м. В здании должен быть предусмотрен мостовой кран грузоподъемностью не менее 5 т.

По желанию заказчика можно произвести размещение оборудования в помещении других размеров.

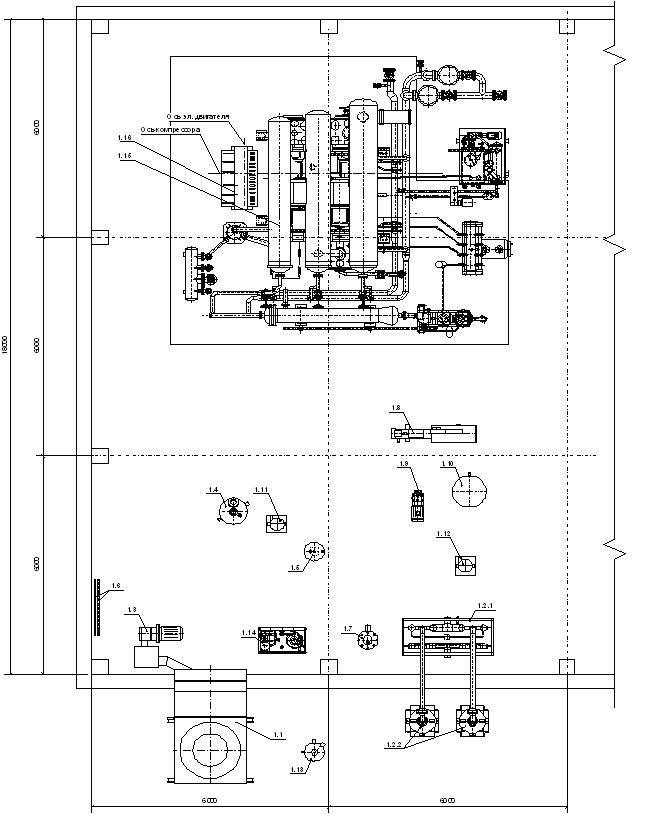

Рис.1. Рекомендуемый план расположения оборудования установки ККж-0,5

Оборудование установки ККж-0,5 в соответствии с рис. 1.

№ поз.	Наименование		Обозначение (чертеж, каталог)
1	Установка воздухоразделительная
	ККж-0,5 в составе:
1.1	Блок разделения	1	АК 0209.00.000
1.2	Блок очистки, в том числе:	1	АК 0908.000 (АК 0911.000)
1.2.1	Блок арматуры	1
1.2.2	Блок адсорберов	2
1.3	Насос жидкостной	1	АК 2375.00.000
1.4	Теплообменник	1	АК 3366.000
1.5	Теплообменник	1	АК 3419.000
1.6	Теплообменник	2	АК 3363.000
1.7	Электроподогреватель	1	АК 5108.000
1.8	Машина холодильная	1	1МКТ20-2-0
1.10	Бак	1	АК 6513.000-02
1.11	Влагоотделитель	2	АК 5007.000
1.12	Влагоотделитель	1	АК 5008.000
1.13	Испаритель быстрого слива	1	АК 6735.000
1.14	Агрегат смазки	1	АК 5307.00.000
1.15	Компрессор воздушный 4ВМ10-55/71	1	317-117.000-00 ТЗ
1.16	Синхронный электродвигатель	1	СДКЗ К
