Руководство подготовки места для монтажа душевой кабины 9803.

Размеры: 95×95×225 см

Высота поддона 18 см.

Электрическая розетка.

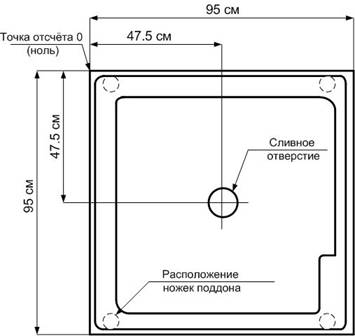

Установить электрическую розетку на высоте 180 см., от точки отсчёта (см. схему) влево 20 см. В случае комплектации турецкой баней необходимо установить электрическую розетку с заземлением. Сечение провода 3×2.5 мм², вывести отдельный выключатель. Мощность турецкой бани 3 кВт.

Выводы горячей холодной воды.

Выводы горячей холодной воды расположить на высоте 120 см, от точки отсчёта влево от 20 до 30 см, или вправо от 30 до 40 см. Диаметр выводов 1/2", резьба наружная.

Фановая (сливная) труба.

Длина сливной гофры душевой кабины 1 метр, диаметр 40мм.

Три варианта вывода трубы.

Вывод отверстия фановой трубы из стены. Диапазон вывода отверстия трубы относительно точки отсчёта (см. схему) влевосм., или вправосм., на высоте от пола до центра отверстия максимум 50 мм (с учетом уклона). Диаметр трубы 40мм.

Фановая труба проходит вдоль стены. В этом случае поддон не будет прилегать к стенам на расстоянии диаметра фановой трубы.

Подвести трубу к задней стороне поддона. Диапазон вывода отверстия трубы относительно точки отсчёта (см. схему) влевосм., или вправосм., на высоте от пола до центра отверстия максимум 50 мм (с учетом уклона). Диаметр трубы 40мм., она должна как можно плотнее прилегать к стенам ванной комнаты.

Отверстие фановой трубы из пола. Запрещается выводить отверстие фановой трубы на одной оси со сливным отверстием и ножками душевой кабины (см. схему). Вывод отверстия трубы должен располагаться не выше плоскости пола. Диаметр трубы 40 мм.

!!! Поверхность пола в ванной комнате должна быть выровнена и облицована кафельной плиткой. Не допускается установка на цементную поверхность (стяжка, кирпичи, линолеум). Если высота фановой трубы превышает допустимую норму (от пола до центра трубы максимум 50 мм), то в таком случае необходимо построить площадку (монолитный подиум, облицованный плиткой). Для вызова мастера на консультацию, а также при возникновении вопросов по подготовке места звоните в компанию OPORTO SHOWER.
