Изучение статических и динамических характеристик логических интегральных транзисторно-транзисторных схем

Московский государственный институт электроники и математики

(Технический университет)

Кафедра электроники и электротехники

Изучение статических и динамических характеристик логических интегральных транзисторно-транзисторных схем.

Изучение статических и динамических характеристик логических интегральных схем на комплементарных МОП-транзисторах.

Выполнил: А, группа С-45

Руководитель:

Москва

2011
Цель работы.

Изучение особенностей режимов работы и параметров интегральных ТТЛ - и КМОП-схем. Исследование передаточных характеристик ТТЛ - и КМОП-схем. Исследование переходных характеристик схем, характеризующих быстродействие схемы. Приобретение навыков работы с интегральными схемами. Приобретение навыков расчёта схем с помощью программ схемотехнического анализа.

ТТЛ-схема.

Измерения.

Uвх Uвых Iвх 6,92 2,44E-002 2,10E-005 4 0,0248 1,84E-005 1,698 2,54E-002 -1,00E-005 1,519 2,60E-002 -1,10E-004 1,35 2,65E-002 -1,36E-003 1,303 3,00E-002 -1,70E-004 1,43 2,86E-002 -2,10E-004 1,415 4,00E-002 -2,43E-004 1,37 0,3 -2,53E-004 1,35 0,41 -2,67E-004 1,306 0,511 -2,82E-004 1,28 0,6 -2,90E-004 1,25 0,715 -3,00E-004 1,21 0,87 -3,14E-004 1,193 0,95 -3,19E-004 1,189 1,04 -3,20E-004 1,18 1,2 -3,23E-004 1,179 1,25 -3,25E-004 1,178 1,65 -3,34E-004 1,185 1,94 -3,39E-004 1,161 2,06 -3,45E-004 0,971 2,32 -3,89E-004 0,519 2,54 -4,86E-004 1,13E-001 2,54 -5,75E-004

Передаточная характеристика.

Входная характеристика.

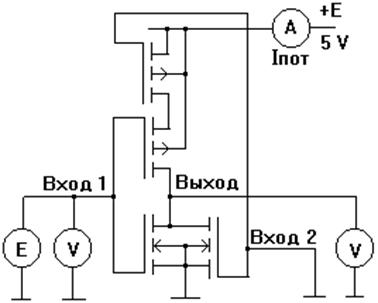

КМОП-схема.

Uвx Uвых Iпотр 6,38 1,13E-003 1,00E-007 5,96 1,14E-003 1,00E-007 5,75 1,14E-003 8,30E-006 5,4 1,14E-003 8,33E-005 5,26 1,15E-003 1,16E-004 5,13 1,15E-003 2,02E-004 5,09 1,15E-003 2,15E-004 4,92 1,15E-003 3,02E-004 4,8 1,20E-003 3,92E-004 4,56 1,25E-003 7,31E-004 4,52 1,30E-003 8,13E-004 4,46 1,30E-003 9,28E-004 4,4 1,30E-003 1,03E-003 4,31 2,00E-004 1,13E-003 4,13 3,00E-004 1,21E-003 3,22 4,00E-004 1,21E-003 2,72 6,00E-004 1,22E-003 2,43 1,20E-003 1,22E-003 2,37 1,80E-003 1,22E-003 2,35 2,40E-003 1,22E-003 2,31 3,60E-003 1,22E-003 2,29 4,40E-003 1,23E-003 2,25 2,56E-002 1,40E-003 1,95 1,63E-001 1,50E-003 1,85 7,00E-001 1,55E-003 1,84 2 1,55E-003 1,81 3,14 1,53E-003 1,49 3,68 1,42E-003 1,09E-001 3,78 1,37E-003 0 3,78 1,37E-003

Расчёт ВАХ КМОП-схемы с использованием P-SPICE.

lab 2 part 2 - kmos

Vp 1 0 5

V

mTp_tr

mTp_tr

mTn_tr

mTn_tr

.model p_tr pmos (level=1 Vto=-1 kp=100e-6 W=10u L=10u)

.model n_tr nmos (level=1 Vto=1 kp=100e-6 W=10u L=10u)

.DC V

.probe

.end

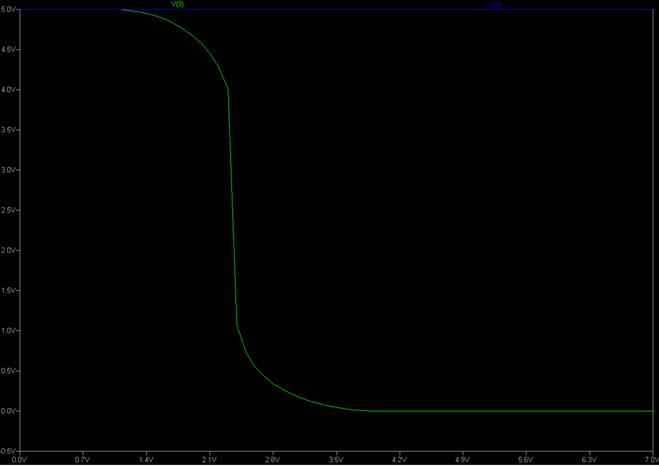

Передаточная характеристика.

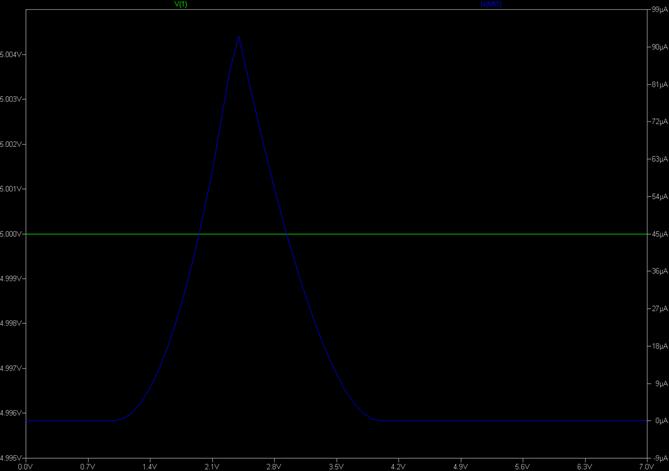

Входная характеристика.
