Индуктивные датчики
|

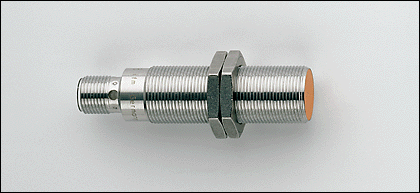

IGS208
| IGKC008BASKG/M/US
индуктивный датчик
Металлическая резьба M18 x 1
Электрический разъём
2-х или 3-х проводная схема
Увеличенное расстояние срабатывания
Оптич. индикатор (2 светодиода)
позолота на контактах
Расстояние срабатывания 8 mm [b (заподлицо)]
встраиваемый (заподлицо)
|
| |

|
электрическое исполнение
| | 3-проводная схема DC PNP; 2-проводная схема DC PNP/NPN
|
Функция на выходе
| | нормально открытый
|
Рабочее напряжение [V]
| | 10...30 DC
|
наибольшая допустимая нагрузка на выходе [mA]
| | 100
|
Минимальная нагрузка по току [mA]
| | 2 *)
|
Защита от короткого замыкания
| | тактовый
|
Защита от переполюсовки
| | да
|
Защита от перегрузок по току
| | да
|
Падение напряжения [V]
| | < 2,8
|
Остаточный ток [mA]
| | < 0,5 *)
|
Потребление тока [mA]
| | <V)
|
Реальное расстояние срабатывания [mm]
| | 8 ± 10 %
|
Рабочее расстояние срабатывания [mm]
| | 0...6,5
|
Смещение точки переключения [% от Sr]
| | -10...10
|
Гистерезис [% от Sr]
| | 3...15
|
Частота переключений [Hz]
| | 400
|
Корректировочный фактор сталь
| | углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,5 / Al (алюминий) прибл. 0,4 / Cu прибл. 0,3
|
Температура окружающей среды [°C]
| | -25...70
|
Вид защиты, класс защиты
| | IP 67, II
|
Электро-магнитная совместимость
| | EN ESD:
| 4 kV CD / 8 kV AD
| EN ВЧ излучение:
| 10 V/m (80...1000 MHz)
| EN Bсплеск:
| 2 kV
| EN ВЧ проводимость:
| 10 V (0,15...80 MHz)
| EN 55011:
| класс B
|
|
Материал корпуса
| | латунь покрыт белой бронзой; чувствительная поверхность: PBT (полибутилентерефталат)
|
Функции дисплея
| | |
Светодиод состояния выхода LED
| | желтый
|
Помощь при настройке LED
| | красный
|
Электрическое подсоединение
| | Штекерный разъем M12; позолота на контактах
|
Примечания
| | подходит для PLC тип 1 согласно IEC 61131-2
| *) только с 2-х проводной эл. схемой
|
|
Принадлежности (входят в комплект)
| | 2 Крепежные гайки
|
Назначение жил кабеля при подключении
|
