ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Н А Ц И О Н А Л Ь Н Ы Й

С Т А Н Д А H Д А Р Т

Р О С С И Й С К О Й

Ф Е Д Е Р А Ц ИИ

ГОСТ Р

___________________________________________________________________

УСТРОЙСТВА ДЛЯ ПРОВЕТРИВАНИЯ ПОМЕЩЕНИЙ

Общие технические условия.

DIN 1946 – 6:2009-05

(NEQ)

Издание официальное

Москва

Стандартинформ

2013

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 01.01.01 г. «О техническом регулировании», а правила применения национальных стандартов Российской Федерации – ГОСТ Р 1.0 – 2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики» Российской академии архитектуры и строительных наук, Представительством АО «Аэрэко» в РФ и Производственной компанией «Аир-Бокс»(Air-Box)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального

агентства по техническому регулированию и метрологии от ___ №___

4 ВВЕДЕН ВПЕРВЫЕ

5 Настоящий стандарт разработан с учетом основных положений немецкого стандарта DIN 1946-6:2009-05 «Вентиляция и кондиционирование воздуха – Часть 6: Установки вентиляционные для жилых помещений – Основные требования, требования к измерению, рабочим характеристикам и маркирования, поставке/приемке (сертификации) и техническому уходу» (Ventilation and air conditioning – Part 6: Ventilation for residential buildings – General requirements, requirements for measuring, performance and labeling, delivery/acceptance (certification) and maintenance).

НЕ нашли? Не то? Что вы ищете?

Наименование настоящего стандарта изменено по отношению к наименованию немецкого стандарта для приведения в соответствие с ГОСТ Р 1.5 – 2004 (подраздел 3.5)

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок – в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

1. Область применения………………………………….

2. Нормативные ссылки…………………………………..

3. Термины и определения……………………………….

4. Классификация и условные обозначения…………………

4.1. Признаки классификации……………

4.2. Классификация по месту установки УПП……

4.3. Классификация УПП по производительности….

4.4. Классификация УПП по звукоизоляции….

4.5. Классификация УПП по виду управления….

4.6. Условные обозначения и маркировка УПП….

5. Технические требования к УПП….…..

5.1 Общие требования к конструкции……

5.2 Основные характеристики УПП……

5.3 Требования к материалам, из которых изготавливаются УПП…

5.4 Уровень заводской готовности и комплектность…

6. Правила приемки

7. Методы контроля

8. Упаковка, транспортирование и хранение

9. Общие требования к монтажу и эксплуатации

10. Гарантии изготовителя

Приложение А (справочное) Сведения о разработчиках стандарта

Библиография

Введение

Настоящий стандарт распространяется на устройства для проветривания помещений (УПП), монтируемые в оконный блок, окно, фасадное остекление или наружную стену, для зданий и сооружений различного назначения.

Настоящий стандарт не распространяется на приточные устройства с элементами механического побуждения движения воздуха, в том числе, с теплообменниками для утилизации тепла удаляемого воздуха, а также на системы проветривания помещений, организованные с применением каналов внутри оконных профилей, используемых в качестве вентиляционных и не оборудованных элементами управления расходом воздуха, форточки и фрамуги.

Требования настоящего стандарта предназначены для применения организациями независимо от формы собственности.

Настоящий стандарт может быть применен для добровольной сертификации и декларирования качества изделий.

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

УСТРОЙСТВА ДЛЯ ПРОВЕТРИВАНИЯ ПОМЕЩЕНИЙ

Общие технические условия

Devices for Ventilation of Premises. General Technical Requirements

Дата введения

1. Область применения

Настоящий стандарт предназначен для применения при промышленном выпуске УПП и их размещения в наружных ограждающих конструкциях и в светопрозрачных ограждающих конструкциях общестроительного назначения, изготовленных с применением различных материалов, и может быть использован при проектировании зданий в целом.

Для обеспечения нормативных требований по воздухообмену в помещениях различного назначения настоящий стандарт устанавливает классификацию УПП по их производительности, местоположению и способам регулирования производительности устройств.

Требования настоящего стандарта распространяются на УПП, установленные в оконных блоках, остекленных дверях и наружных ограждающих конструкциях таким образом, что в рабочем положении они обеспечивают нормируемый воздухообмен в помещениях и поступление свежего воздуха в зоны помещений, где требуется обеспечение комфортных условий нахождения и проживания людей.

Требования настоящего стандарта применяют к следующим основным типам УПП:

- УПП, установленные в наружных ограждающих конструкциях;

- УПП, установленные в оконный профиль (створочный, рамный, импостный, доборный);

- УПП, установленные в монтажный шов между стеной и оконным блоком;

- УПП, установленные между двумя профилями или между профилем и стеклопакетом;

- УПП, установленные в фальц створки оконного блока.

Настоящий стандарт может быть применен для добровольной сертификации и декларирования качества изделий.

Издание официальное

2. Нормативные ссылки

ГОСТ Блоки оконные из алюминиевых сплавов. Технические условия.

ГОСТ Блоки оконные. Общие технические условия.

ГОСТ Блоки оконные деревянные со стеклопакетами. Технические условия.

ГОСТ 26Здания и сооружения. Методы определения сопротивления теплопередачи ограждающих конструкций.

ГОСТ 26602.1-99 БЛОКИ ОКОННЫЕ И ДВЕРНЫЕ. Методы определения сопротивления теплопередаче.

ГОСТ 26602.2-99 Блоки оконные и дверные. Методы определения воздухо - и водопроницаемости.

ГОСТ 26602.3-99 Блоки оконные и дверные. Методы определения звукоизоляции.

ГОСТ 26602.4-99 Оконные и дверные блоки. Метод определения общего коэффициента пропускания света.

ГОСТ Здания жилые и общественные. Параметры микроклимата в помещениях.

ГОСТ Блоки оконные из поливинилхлоридных профилей.

ГОСТ 31Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях

ГОСТ Фильтры очистки воздуха. Классификация. Маркировка.

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

3.1 Вентиляция - обмен воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимого микроклимата и качества воздуха в обслуживаемой или рабочей зоне при средней необеспеченности 400 час/год - при круглосуточной работе и 300 час/год - при односменной работе в дневное время в соответствии с [4].

3.2 Верхняя зона помещения - зона помещения, расположенная выше обслуживаемой или рабочей зоны.

3.2 Вредные вещества - вещества, для которых органами санитарно-эпидемического надзора установлена предельно допустимая концентрация (ПДК) вредного вещества.

3.3 Обслуживаемая зона - пространство в помещении высотой 2 м от уровня пола с постоянным пребыванием людей и высотой 1,5м от уровня пола для людей сидящих.

3.4 Естественная вентиляции – вентиляция, которая осуществляется без применения электрооборудования (вентиляторов, электродвигателей) и происходит вследствие естественных факторов — разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления.

3.5 Инфильтрация - неконтролируемое перемещение воздуха через материал и неплотности ограждающих конструкций вследствие ветрового и теплового напоров, формируемых разностью температур и перепадом давления воздуха снаружи и внутри помещений.

3.6 Воздухопроницаемость ограждающей конструкции – свойство ограждающей конструкции пропускать воздух под действием разности давлений на наружной и внутренней поверхностях, численно выраженное массовым потоком воздуха через единицу площади поверхности ограждающей конструкции в единицу времени при постоянной разности давлений воздуха на ее поверхностях.

3.7 Коэффициент воздухопроницаемости ограждающей конструкции – воздухопроницаемость ограждающей конструкции, приходящаяся на один Паскаль разности давлений на ее поверхностях.

3.8 Сопротивление воздухопроницанию ограждающей конструкции – величина, обратная коэффициенту воздухопроницаемости ограждающей конструкции.

3.9 Относительная влажность воздуха – отношение парциального давления водяного пара, содержащегося в воздухе при данной температуре, к давлению насыщенного водяного пара при той же температуре.

3.10 Проветривание помещений – естественная вентиляция помещений.

3.11 Оконное устройство для проветривания помещений – вентиляционное устройство без механического вентилятора, интегрированное в окно или непосредственно связанное с окном.

3.12 Стеновое устройство для проветривания помещений – вентиляционное устройство без механического вентилятора, монтируемое в толщу внешней стены.

4. Классификация и условные обозначения

4.1 Признаки классификации:

- место установки;

- расход воздуха;

- обеспечиваемый уровень звукоизоляции;

- тип управления.

4.2 Классификация по месту установки УПП:

- установка в наружной ограждающей конструкции;

- установка в оконный профиль (створочный, рамный, импостной, доборный);

- установка в монтажный шов между стеной и оконным блоком;

- установка между двумя профилями или между профилем и стеклопакетом;

- установка в фальц створки оконного блока;

- комбинация некоторых из перечисленных мест установки.

Схематически варианты установки УПП показаны на рис. 4.1 – 4.9 [8,9,10].

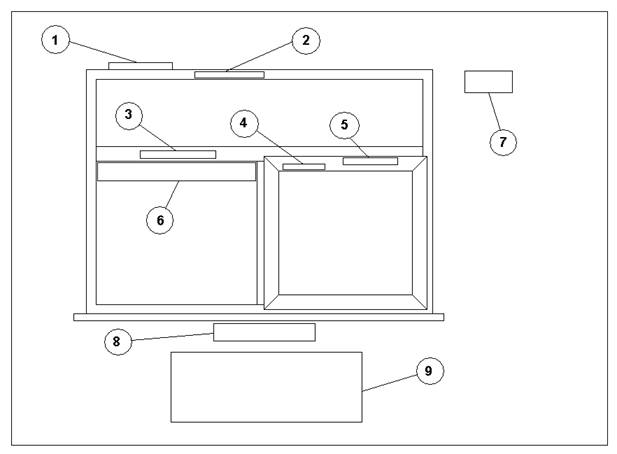

Рисунок 4.1. Возможные места установки УПП в оконный блок и в ограждающую конструкцию.

1 - примыкание рама-стена (монтажный шов);

2, 3, 4 – профили рамы, импоста, створки соответственно;

5 – притвор створка – импост/рама;

6 - примыкание профиль-стеклопакет;

7 – стена;

8 – стена под подоконником рядом с отопительным прибором (9).

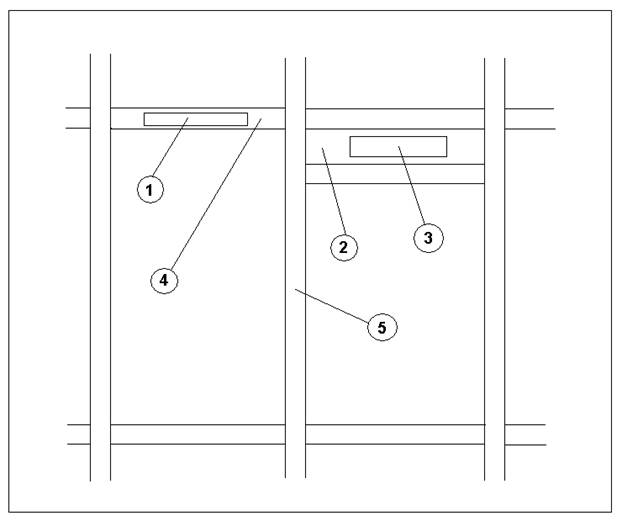

Рисунок 4.2. Возможные места установки УПП в фасадную конструкцию типа «ригель-стойка».

1 – УПП;

2 – непрозрачное заполнение;

3 – УПП;

4 – ригель;

5 – стойка.

Рисунок 4.3. Организация вентиляционного канала через наплавы створки, рамы (импоста) и фальц.

Рисунок 4.4. Организация поступления воздуха через УПП в примыкании стеклопакет-профиль.

Рисунок 4.5. Организация вентиляционного канала через профиль створки.

Рисунок 4.6. Организация вентиляционного канала через профиль рамы. Аналогично может быть использован профиль импоста.

Рисунок 4.7. Организация поступления воздуха через УПП в примыкании профиль - стена.

Рисунок 4.8. Организация поступления воздуха через фальц.

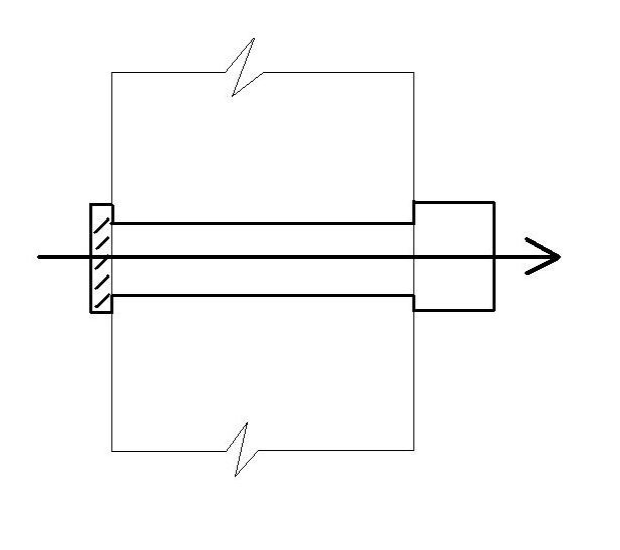

Рис. 4.9. Организация поступления воздуха через УПП в наружной ограждающей конструкции.

4.3 Классификация УПП по производительности

УПП классифицируются по величине пропускания воздуха (куб. м/ час) при перепаде давления в 10 Па в полностью открытом и закрытом положении (или режиме минимального притока воздуха) в соответствии с ГОСТ 26602.2 и [5]. По величине пропускания воздуха при полностью открытом устройстве устанавливаются следующие классы УПП:

Класс А - более 50 куб. м./час

Класс Б - 20-50 куб. м./час

Класс В - 5-20 куб. м./час

Класс Г - менее 5 куб. м./час

4.4 Классификация УПП по звукоизоляции

УПП классифицируются по величине звукоизоляции в соответствии с ГОСТ 26602.3. При этом должна быть определена звукоизоляция окна в режиме проветривания (окно закрыто, УПП полностью открыто). Уровень звукоизоляции также может быть определен согласно требованиям [6]. По величине звукоизоляции устанавливаются следующие классы УПП:

Класс А - более 45 дБ

Класс Б - 40-45 дБ

Класс В - 30-40 дБ

Класс Г - 20-30 дБ.

4.5 Классификация УПП по виду управления

По виду управления УПП классифицируются:

- без управления (с фиксированным проходным сечением);

- с ручным управлением;

- с автоматическим управлением:

- по величине перепада давлений;

- по уровню относительной влажности внутреннего воздуха (гигрорегулирование);

- по концентрации углекислого газа в помещении;

- по температуре внешнего воздуха;

- другой тип управления.

УПП может иметь одновременно несколько видов управления.

4.6 Условные обозначения и маркировка УПП.

Первый символ маркировки (место установки УПП):

«О» - устройство установлено в оконную конструкцию;

«П» - устройство установлено в ограждающую конструкцию под подоконником;

«С» - устройство установлено в наружную ограждающую конструкцию;

«Ш» - устройство установлено в монтажный шов.

Второй символ маркировки (производительность УПП):

Минимальный и максимальный расход воздуха УПП при перепаде давлений 10Па.

Третий символ маркировки (тип управления):

«О» - без управления, фиксированное проходное сечение;

«Р» - с ручным управлением;

«Д» - автоматическое управление по перепаду давления;

«Г» - автоматическое управление по относительной влажности внутреннего воздуха;

«У» - автоматическое управление по концентрации углекислого газа в помещении;

«Т» - автоматическое управление по температуре внешнего воздуха.

Четвертый символ маркировки (дополнительные опции):

«Н» - наличие защиты от насекомых;

«Ф» - наличие специального фильтра для очистки воздуха.

Примеры маркировки:

О(5-35)ГН – оконное устройство для проветривания с автоматическим регулированием по относительной влажности воздуха в помещении, производительность от 5 до 35 куб. м./час при перепаде 10 Па с защитой от насекомых.

С(2-40)РТФ – стеновое устройство для проветривания с фильтром для очистки воздуха и автоматическим управлением по внешней температуре с дополнительной возможностью ручного регулирования производительностью от 2 до 40 куб. м./час при перепаде давлений 10 Па.

Каждое изделие (упаковка изделий) должно маркироваться водостойкой краской или этикеткой с указанием марки изделия, даты его изготовления и (или) номера заказа, знака (штампа), подтверждающего приемку изделия техническим контролем. Изделия маркируются на нелицевой их поверхности.

5. Технические требования к УПП

5.1 Общие требования к конструкции

5.1.1 УПП должны соответствовать требованиям настоящего стандарта, стандартов на конкретные виды изделий и изготавливаться по конструкторской и технологической документации, утвержденной в установленном порядке.

5.1.2 УПП должны обеспечивать возможность обслуживания силами самих пользователей согласно прилагаемому руководству по обслуживанию.

5.1.3 Наружные части УПП должны быть изготовлены из атмосферостойких материалов.

5.1.4 Изделия должны быть безопасны в эксплуатации и обслуживании. Требования к безопасности изделий устанавливают в проектной документации на изделия.

5.2 Основные характеристики УПП

5.2.1. Расход воздуха.

Максимальный расход воздуха через УПП определяется в полностью открытом положении при перепаде давлений 10 Па.

Испытания УПП необходимо проводить согласно ГОСТ 26602.2, ГОСТ 31167. УПП, предназначенные для установки в светопрозрачные конструкции, должны испытываться совместно с ними.

Расход воздуха через УПП с автоматическим управлением по относительной влажности воздуха должен определяться в диапазоне величин относительной влажности воздуха от 20 до 80% и температуре +20 (+/- 1 градус) градусов Цельсия в климатической камере в соответствии с ГОСТ 26602.2 и ГОСТ 31167.

Расход воздуха через УПП с автоматическим управлением по уровню концентрации углекислого газа должен определяться при 500ppm, 1000ppm и 2000ppm в соответствии с [5, 7].

Расход воздуха через УПП с автоматическим управлением по температуре наружного воздуха должен определяться при внутренней температуре +20 градусов Цельсия и внешней температуре в диапазоне от 0 до -30 градусов Цельсия в соответствии с [5, 7].

Расход воздуха через УПП с автоматическим управлением по перепаду давлений воздуха должен определяться в диапазоне от 0 до 100 Па в соответствии с [5, 7].

В случае, если расход воздуха через УПП, определяется шириной или высотой оконного блока, то он должен быть оценен с использованием УПП длиной 1м и 0,5м. Промежуточные значения определяются методом интерполяции.

Дополнительные элементы оконных УПП могут быть оценены без испытания оконного блока.

Для УПП без управления производителем должны быть заявлены коэффициенты K и n согласно формуле (1) для определения расхода воздуха и/или диаграммы зависимости расхода воздуха от перепада давлений в рабочем диапазоне.

Q = K S ∆P(n) , (1)

где:

Q – расход воздуха, куб. м/час;

K – аэродинамический коэффициент;

S – проходное сечение УПП, кв. м;

n – степенной показатель;

∆P – перепад давлений, Па

5.2.2. Воздухопроницаемость УПП

УПП должны быть дополнительно проверены на воздухопроницаемость в полностью закрытом положении (или режиме минимального притока воздуха) в составе оконного блока или ограждающей конструкции в соответствии с ГОСТ 26602.2 и ГОСТ 31167.

5.2.3. Изоляция воздушного шума

5.2.3.1 УПП в составе оконного блока

В случае, когда УПП являются неотъемлемой частью окна, они должны проверяться согласно ГОСТ 26602.3 в двух положениях - в открытом положении (режим вентилирования) и в закрытом положении (или режиме минимального притока воздуха) в камере статического давления, т. е. без разницы давления между испытательными камерами.

УПП с автоматическим регулированием должны быть проверены на изоляцию воздушного шума в открытом положении при максимальной величине расхода воздуха.

Проходное сечение УПП с автоматическим управлением (например, управляемых по перепаду давления или уровню относительной влажности) устанавливается принудительно механическим способом или вручную, если не предусмотрено иное.

В этом случае для УПП заявляется величина звукоизоляции воздушного шума транспортного потока Rа транс. в дБА.

5.2.3.2 УПП, конструктивно не связанные с оконными блоками

Подобный тип УПП при определении изоляции воздушного шума может быть проверен как в составе ограждающей конструкции, так и независимо от нее.

Приведенная разность уровней звукового давления должна быть проверена согласно методике [6]. Для оконных УПП толщина стенки, в которую они монтируются, должна составлять не менее 60мм. Образец должен проверяться в двух положениях - в открытом (положение вентиляции) и в закрытом (или режиме минимального притока воздуха). При необходимости, проходное сечение УПП с автоматическим управлением (например, управляемых по перепаду давления или уровню относительной влажности) может быть установлено принудительно механическим способом или вручную, если не предусмотрено иное.

В этом случае для УПП заявляется приведенная разность уровней звукового давления Dn, e,w (C;Ctr) в дБ.

5.2.4 Фильтры для очистки воздуха и контроля за проникновением насекомых

Рекомендуется оборудовать все оконные и стеновые УПП специальными фильтрами для максимально возможной защиты от проникновения в помещения насекомых и посторонних предметов. При использовании воздушных фильтров, они должны классифицироваться согласно ГОСТ Р 51251.

5.2.5 Исключение возникновения конденсата в УПП

УПП должны быть изготовлены из влагостойких материалов, а их конструкция должна обеспечивать отвод конденсируемой влаги наружу из клапана и конструктивного элемента, в котором клапан установлен.

5.2.6 Управление и регулирование УПП

Оконные и стеновые УПП должны быть закрывающимися и легко управляемыми. Это требование не относится к УПП с автоматическим регулированием, которые регулируются в зависимости от внутренних и наружных переменных условий.

Параметры, относительно которых может регулироваться расход воздуха:

- относительная влажность внутреннего воздуха;

- перепад давлений снаружи и внутри помещения;

- концентрация углекислого газа внутри помещения;

- температура наружного воздуха;

- газовый состав внутреннего воздуха;

- ИК - излучение от жителей/людей (датчики присутствия).

Изготовитель ПШВК обязан предоставить информацию о типе регулирования, например:

- ручное управление, закрывающийся;

- ручное управление, с гарантированным минимальным притоком;

- регулирование по относительной влажности внутреннего воздуха;

- регулирование по перепаду давления;

- другие типы регулирования или их комбинация.

5.2.7 Теплотехнические характеристики УПП

Сопротивление теплопередаче оконных и стеновых УПП определяется в составе ограждающих конструкций или оконных блоков в соответствии с ГОСТ 26602.1 и ГОСТ 26254. В связи с незначительными размерами УПП их теплотехнические характеристики практически не влияют на приведенное сопротивление теплопередаче ограждающих конструкций и оконных блоков.

5.3 Требования к материалам, из которых изготавливаются УПП

Материалы и комплектующие детали, применяемые для изготовления УПП, должны соответствовать требованиям стандартов, технических условий, технических свидетельств, утвержденных в установленном порядке, а также удовлетворять требованиям контрактов (договоров) на изготовление и поставку УПП.

5.4 Уровень заводской готовности и комплектность

5.4.1 УПП должны иметь полную заводскую готовность.

5.4.2 В случае поставки изделий неполной заводской готовности, ответственность за качество готовых изделий устанавливается в договоре на поставку.

5.4.3 Комплектация изделий при их поставке потребителю должна соответствовать требованиям, установленным в договоре поставки. В комплект поставки должны входить документ о качестве (экспертное заключение/паспорт) и инструкция (руководство) по эксплуатации и обслуживанию изделий.

В случае поставки УПП в составе оконного блока документ о качестве и инструкция по эксплуатации УПП должны быть изложены в документации на оконный блок.

Поставка сборно-разборных изделий должна сопровождаться инструкцией по их сборке.

5.4.4 По требованию потребителя изготовитель должен предоставить типовую инструкцию по монтажу изделий (не распространяется на УПП в составе оконного блока).

6. Правила приемки

УПП должны быть приняты службой технического контроля предприятия-изготовителя на соответствие требованиям настоящего стандарта, стандартов на конкретные виды изделий, а также требованиям, определенным в договоре на изготовление (поставку) изделий.

7. Методы контроля

7.1 Методы испытаний при входном контроле качества материалов и комплектующих деталей устанавливаются в технической документации предприятия-изготовителя, исходя из требований нормативной документации на соответствующие материалы и детали.

7.2 Методы испытаний при проведении производственного операционного контроля устанавливают в технологической документации (регламенте контроля качества).

7.3 Методы контроля качества изделий при приемочном контроле и контрольных приемосдаточных испытаниях устанавливают в стандартах на конкретные виды изделий.

7.4 Воздухопроницаемость определяют в соответствии с ГОСТ 26602.2, ГОСТ 31167 и [5, 7].

7.5 Звукоизоляционные характеристики определяют в соответствии с ГОСТ 26602.3 и [6].

8. Упаковка, транспортирование и хранение

8.1 Упаковка изделий должна обеспечивать их сохранность при хранении, погрузочно-разгрузочных работах и транспортировании.

8.2 Хранение изделий должно осуществляться при температуре не ниже 10 С (+/- 1 С) и относительной влажности воздуха в помещении не выше 60 (+/- 5)%.

8.3 Изделия транспортируются всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

8.4 При хранении и транспортировании изделий должна быть обеспечена их защита от механических повреждений, воздействия атмосферных осадков и прямых солнечных лучей.

9. Общие требования к монтажу и эксплуатации

9.1 Требования к количеству УПП, их расположению по помещениям, схемы монтажа в стене или в окне устанавливаются в проектной документации.

9.2 Монтаж УПП должен осуществляться специалистами, обладающими необходимой квалификацией. Окончание монтажных работ должно подтверждаться актом сдачи-приемки, оформленном в установленном порядке.

9.3 По требованию потребителя изготовитель УПП должен предоставить Типовую инструкцию по их монтажу, содержащую:

- чертежи (схемы) монтажных узлов;

- перечень применяемых при монтаже изделий и материалов (с указанием сведений об их совместимости) и температурных режимов их применения;

- последовательность технологических операций по монтажу ПШВК.

9.4 При проектировании и исполнении монтажных узлов УПП должны выполняться следующие условия:

- оконные УПП должны располагаться в верхней части окна, струя приточного воздуха не должна создавать сквозняков в зоне нахождения людей. Рекомендуемая высота установки УПП – не менее 1,8 м от уровня пола;

- стеновые УПП должны располагаться на высоте не менее 1,8 м от уровня пола. Приточный воздух должен подаваться вдоль стены вверх или вдоль стены горизонтально. Следует избегать подачи приточного воздуха вниз;

- при установке УПП под подоконником необходимо обеспечить эффективное перемешивание приточного воздуха с нагретым воздухом от приборов отопления;

- герметизация монтажных зазоров между УПП и стеной (окном) снаружи должна быть плотной, герметичной в соответствии с климатическими нагрузками;

- при монтаже УПП в стену необходимо предусмотреть теплоизоляцию между воздушным каналом и наружной ограждающей конструкцией. Характеристики теплоизоляции определяются расчетом и указываются в монтажных узлах, согласованных с заказчиком;

- материалы, применяемые при монтажных работах, должны обеспечивать герметичность, надежность, стойкость к атмосферным воздействиям, долговечность, а также иметь санитарно - эпидемиологическое заключение о возможности их применения в строительстве;

- правила эксплуатации УПП устанавливаются в Инструкции по эксплуатации и обслуживанию изделий, утверждаемой руководителем предприятия-изготовителя;

- инструкция по эксплуатации и обслуживанию УПП должна включать в себя правила ухода за изделиями, устанавливать требования к области их применения, безопасной эксплуатации и периодической очистке.

9.5 УПП рекомендуется использовать в помещениях:

- с допустимыми нормами температуры внутреннего воздуха в помещениях в холодный период года в соответствии с ГОСТ 30494;

- при обязательном условии постоянного функционирования естественной или механической вытяжки;

- при обеспечении перетока между помещениями, где установлены УПП, и помещениями, где оборудованы вытяжные каналы.

9.6 При обустройстве наружных приемных устройств УПП необходимо учитывать требования п.7.3.2 [4].

10. Гарантии изготовителя

10.1 Изготовитель гарантирует соответствие УПП требованиям настоящего стандарта при соблюдении требований упаковки, транспортирования, хранения, эксплуатации и монтажа, а также области их применения согласно действующим нормативным документам.

10.2 Гарантийный срок хранения изделий – не менее одного года со дня отгрузки изделия изготовителем, но не более 3 лет с даты изготовления.

10.3 Гарантийный срок службы (эксплуатации) УПП устанавливается в технической документации на изделия, но не менее 2 лет со дня отгрузки изделий изготовителем.

Гарантийный срок службы (эксплуатации) оконных УПП должен соответствовать требованиям ГОСТ 21519, ГОСТ 23166, ГОСТ 24700, ГОСТ 30674.

____________________________________________________________________________

УДК ОКС Ж

Ключевые слова: воздухопроницаемость, оконные и стеновые устройства для проветривания помещений, требуемый воздухообмен, звукоизоляция.

___________________________________________________________________________

Сведения о разработчиках стандарта

Настоящий стандарт разработан группой исполнителей в составе:

Директор НИИСФ РААСН
Заведующий лабораторией НИИСФ РААСН
Ведущий специалист по техническим вопросам и технике Представительства АО «АЭРЭКО» в РФ
Главный инженер ПК «Аир-Бокс»(Air-Box)
Эксперт : Заместитель начальника отдела нормирования и стандартизации в строительстве

(приложение В).

Библиография

1. СНиП Здания жилые многоквартирные.

2. СНиП Тепловая защита зданий.

3. СНиП Защита от шума.

4. СП 60.13330.2012 Отопление, вентиляция и кондиционирование

5. DIN EN 13141-1 – 2004 – Ventilation for buildings - Performance testing of components/products for residential ventilation - Part 1: Externally and internally mounted air transfer devices; German version EN 13141-1:2004

6. DIN ЕN ISO 10140 1–5 2010 Acoustics. Measurements of sound insolation of building elements

Part 1: Application rules for specific products.

Part 2: Measurement of airborne sound insulation.

Part 3: Measurement of impact sound insulation.

Part 4: Measurement procedures and requirements.

Part 5: Requirements for test facilities and equipment.

7. U. Sieberath, Ch. Niemoeller “Kommentar zur DIN EN 14351 ‘Fenster und Turen”, Fraunhofer IRB Verlag, 2010

8. ift Rosenheim Final Report on Research Project

“Recommendation for use of window ventilation devices”, 2010

9. ift Rosenheim Guideline LU-02/1

“Ventilation systems for windows – Part 1: Performance characteristics”, 2007

10. . ift Rosenheim Final Report on Research Project

“Ventilation in residential buildings”, 1982

Устройства для проветривания помещений
