GaAs быстровосстанавливающийся высоковольтный однофазный мост
| Тип
| VRRM,V
| IF,А
| τrr, ns
|
АС15К12
АС15К09
АС15К06
| 1200
900
600
| 15 (на каждый диод)
| 60
|
Достоинства:
-ультрабыстрые переключения;
-высокая рабочая температура;
-высокая радиационная стойкость;
-малый заряд восстановления;
-высокие частоты коммутации.
|
 Конструктивное исполнение
КТ-108-1
|
Область применения:
-вторичные источники электропитания;
-преобразовательная техника;
-схемы корректировки коэффициента мощности.
|
Условное обозначение
|
Параметры
|
АС15К12
АС15К09
АС15К06
| 1200
900
600
|
Электрические параметры
Обозначение
| Параметр
| Типовое
| Макс.
| Ед. измерения
| Режим измерения
| VF
| Постоянное прямое напряжение
| -
| 2,2
| V
| IF = 15 A
Tc = +25 0C
| IR
| Обратный ток
| -
| 100
| µA
| URRM = 1200 V
900 V
600 V
| F
| Частота без снижения электрических режимов
| -
| 1,0
| МHz
| | Cj
| Ёмкость перехода
| -
| 4
| nF
| URRM = 200 B
|
Предельные эксплуатационные данные
Обозначение
| Параметр
| Норма
| Ед. измерения
| Режим измерения
| VRRM
| Постоянное обратное напряжение
| 1200
900
600
| V
| Tc = +125 0C
| IF(AV)
| Постоянный прямой ток
| 15,0
| A
| | IFS
| Повторяющийся импульсный ток
| 130
| A
| tu = 10 ms (50Hz)
| IFFM
| Максимальный ударный ток
| 400
| A
| tu = 10 µs
|
Тепловые параметры
Обозначение
| Параметр
| Корпус
| Макс.
| Ед. измерения
| Режим измерения
| Rθjc
| Тепловое сопротивление переход-корпус
| КТ-108-1
| | 0C/W
| | Tj
| Максимальная температура перехода
| 175
| 0C
| |
|
Россия,
Тел./Факс: (48
КРЕМНИЙ ЭЛ»

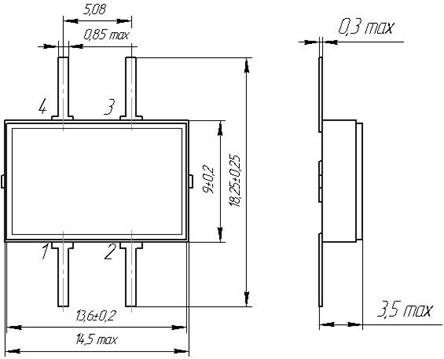

ГАБАРИТНЫЙ ЧЕРТЕЖ КОРПУСА КТ-108-1
