ВВЕДЕНИЕ

Данная методическая разработка предназначена для оказания помощи студентам при выполнении самостоятельной графической работы «Эпюр № 2» курса «Инженерная графика».

Работа содержит 50 вариантов индивидуальных заданий, а также методические указания по решению эпюра.

При выполнении данного эпюра студент закрепляет знания, полученные на лекциях и практических занятиях по теме «Преобразование проекций». В частности, основной задачей эпюра является определение сечения поверхности многогранника плоскостью общего положения. Эта задача решается с помощью способа замены плоскостей проекций.

Кроме того, при решении эпюра применяется способ плоско-параллельного перемещения. Этим способом определяется натуральная величина сечения. Важным элементом эпюра является задача на построение развертки поверхности многогранника. В данной разработке рекомендовано решать эту задачу путем определения натуральных величин ребер многогранника методом прямоугольного треугольника, однако, в зависимости от конкретных исходных данных возможно применение других методов.

1. ОБЩИЕ УКАЗАНИЯ

Работа выполняется в масштабе I:I на формате А2 в карандаше. В случае необходимости, развертку поверхности многогранника допускается выполнять в масштабе 1:2, сопровождая ее соответствующей надписью. Проекции сечения поверхности многогранника плоскостью, а также линия сечения на развертке выполняются цветным карандашом. Оформление работы выполняется в соответствии с требованиями ЕСКД; основная надпись по форме 1.

2. СОДЕРЖАНИЕ ЗАДАНИЯ

Дана пирамида SABCD. Основание пирамиды АВСD представляет собой ромб, сторона которого равна а; диагональ ромба параллельная плоскость V равна d; диагонали ромба пересекаются в точке О. Основание пирамиды принадлежит фронтально-проецирующей плоскости, которая наклонена к плоскости Н под углом φ; Рх – точка схода следов плоскости Р определяется координатой Хр. Исходные данные по заданию приведены в таблице. Секущая плоскость α задается преподавателем индивидуально.

Необходимо построить три проекции сечения поверхности пирамиды плоскостью α; определить натуральную величину сечения; построить развертку поверхности пирамиды с нанесением линии сечения.

3. ПОСТРОЕНИЕ ИСХОДНОГО ЧЕРТЕЖА

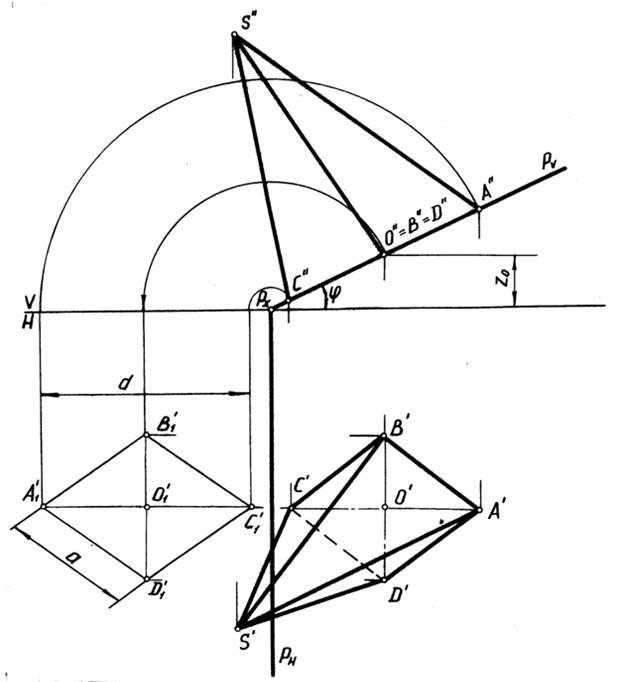

Для построения исходного чертежа (рис. 3.1) необходимо выбрать начало координат. Для того, чтобы изображения располагались равномерно рекомендуется выбрать начало координат О в центре листа. Зная координату Хр и угол φ строим следы плоскости Р. Поскольку точка О принадлежит плоскости Р, ее фронтальная проекция должна лежать на РV, на удалении равном Zо от оси Х. Горизонтальную проекцию точки О построим, проводя вертикальную линию связи и отложив по ней Yо.

Рис. 3.1. Исходный чертеж

Исходные данные для выполнения эпюра №2

Таблица

№ вар	хр	j°	у0	z0	a	d	хS	уS	zS
1	2	3	4	5	6	7	8	9	10
1	150	30	40	25	50	80	155	150	120
2	150	30	45	25	50	80	155	150	120
3	150	30	50	25	50	80	155	150	120
4	150	30	55	25	50	80	155	130	120
5	150	30	60	25	50	80	155	150	120
6	150	30	65	25	50	80	155	150	120
7	150	30	70	25	50	80	155	150	120
8	150	30	75	25	50	80	155	140	120
9	150	30	80	25	50	80	155	150	120
10	150	30	85	25	50	80	155	150	120
11	150	30	90	25	50	80	155	150	120
12	150	30	95	25	50	80	155	150	120
13	150	30	100	25	50	80	155	150	120
14	160	30	100	25	50	80	155	150	120
15	160	30	95	25	50	80	155	150	120
16	160	30	90	25	50	80	155	150	120
17	160	30	85	25	50	80	155	150	120
18	160	30	80	25	50	80	155	150	120
19	160	30	75	25	50	80	155	150	120
20	160	30	70	25	50	80	155	150	120
21	160	30	65	25	50	80	155	150	120
22	160	30	60	25	50	80	155	150	120
23	160	30	55	25	50	80	155	150	120

Продолжение таблицы
