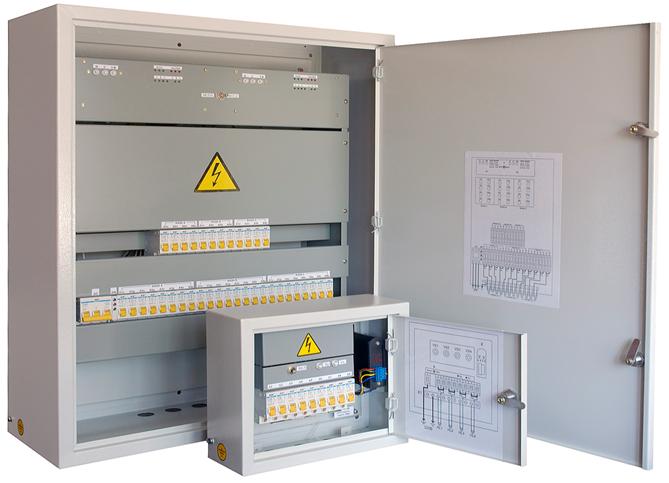

АВТОМАТ СВЕТОВЫХ ЭФФЕКТОВ (АСЭ) |
|
Назначение: коммутация групп источников света (гирлянд) с целью получения различных световых эффектов.
В зависимости от модификации АСЭ в качестве источников света могут быть использованы лампы накаливания и светодиодные лампы.
С помощью АСЭ осуществляется:
· динамическая подсветка ледовых городков и новогодних елок городского, районного и местного масштабов;
· иллюминация фасадов зданий, мостов, улиц, площадей, парков, скверов, щитовых вывесок, выставочных стендов и т. д.
По состоянию на 30.01.2012 г. АСЭ эксплуатируются на территории 64 регионов России (157 городов) и в Республике Казахстан.
АСЭ позволяет: 1. экономить электроэнергию до 75%
2. придать обслуживаемому объекту эстетичный и привлекательный вид
3. задавать различные режимы работы световой иллюминации
Преимущества АСЭ:
1. Модельный ряд из 26 приборов, отличающихся нагрузочной способностью, напряжением питания, типом подключаемых источников света
2. Простота обслуживания: для монтажа и эксплуатации не требуется высокой квалификации обслуживающего персонала
3. Наличие быстродействующей защиты коммутирующих элементов от короткого замыкания в нагрузке
4. Наличие защиты от перекоса фаз в трехфазной сети (полное отключение АСЭ при пропадании одной из фаз)
5. Наличие резервного блока автоматики - независимого функционально законченного узла, позволяющего в случае неисправности в одном или нескольких каналах оперативно переключить источники света с основного блока на резервный
6. Динамический и статический (постоянное свечение всех или нескольких источников света) режимы работы: АСЭ может работать как со всеми комбинациями, последовательно повторяя каждую из них по 10 раз, так и с одной из 37 (выбранной)
7. Комбинации световых эффектов с плавным и мгновенным зажиганием ламп накаливания
8. Возможность как синхронного зажигания ламп во всех трех фазах по одной программе, так и независимого зажигания ламп в каждой фазе по независимым программам (для АСЭ 3-х фазного исполнения)
9. Конструкция АСЭ обеспечивает оперативный ремонт прибора
10. Ремонтопригодность: по требованию Заказчика АСЭ комплектуются ремонтными комплектами ЗИП
Технические характеристики:
Напряжение питания | 220 В (± 10%) или 380 В (± 10%) (в зависимости от модели) |
Максимальный ток каждого канала | от 6 А до 100 А (в зависимости от модели) |
Потребляемая мощность | от 5 кВт до 264 кВт (в зависимости от модели) |
Количество комбинаций световых эффектов | 37 |
Режимы зажигания ламп | мгновенный /22 комбинации/ и плавный /15 комбинаций/ |
Количество градаций скорости переключения ламп | для мгновенного режима – 7 и для плавного режима – 7 |
Интервал режимов скорости зажигания ламп | от 0,08 до 12 секунд |
Диапазон рабочих температур | -40 … +50 0С |
Гарантийный срок эксплуатации | 12 месяцев |
Средний срок службы | 10 лет |
Структура обозначений:
ACЭZ -Xд - N -Y
Примеры обозначения: ACЭ4 -75д - 3 ACЭ4 -75д - 3 - СЛ | Z. Количество каналов управления X. Максимальный ток каждого канала д. Наличие дублирующего (резервного) блока N. Количество фаз питающего напряжения Y. Возможность подключения светодиодных ламп
|
(4 канала управления, максимальный ток каждого канала 75 А резервный блок, 3 фазы питающего напряжения)
(4 канала управления, максимальный ток каждого канала 75 А, резервный блок, 3 фазы, возможность подключения светодиодных ламп
Световые комбинации АСЭ
Комбинации с мгновенным зажиганием:
1. «Бегущий огонь» влево; | 8. Парное перемещение света влево; | 15. Парное чередование; |
2. «Бегущий огонь» вправо; | 9. Парное перемещение света вправо; | 16. Парное схождение; |
3. «Бегущий огонь» с «замиранием»; 10. Одиночное + парное перемещение света влево; | 17. Движение света вовнутрь; | |
4. Реверсивное перемещение света; | 11. Одиночное + парное перемещение света вправо; 18. Движение света в стороны; | |
5. Вспышки 1-2-1-4; | 12. Чередование парных вспышек; | 19. Чередование вспышка-пауза; |
6. «Бегущий огонь» влево с паузами; | 13. Нарастание света; | 20. «Бегущий огонь» с нарастанием |
7. «Бегущий огонь» вправо с паузами; | 14. Убывание света; | 21. «Бегущий огонь» с убыванием; |
22. «Бегущий огонь» - «Бегущая тень»
|
Комбинации с плавным зажиганием:
23. «Переливание» света влево с плавным разгоранием и угасанием; | 31. Парное разгорание и угасание с переливами; |
24. Реверсивное «переливание» света; | 32. Парные переливы; |
25. «Переливание» света с парным разгоранием и угасанием; | 33. Световая змейка влево; |
26. Плавное разгорание и угасание света с переливами; | 34. Световая змейка вправо; |
27. Плавное разгорание и угасание света с плавными переливами; | 35. Одиночные переливы вовнутрь и в стороны; |
28. Плавные переливы вовнутрь; | 36. Одиночные переливы с чередованием влево; |
29. Парные переливы в стороны; | 37. Одиночные переливы с чередованием вправо. |
30. Плавное разгорание и угасание с парными и одиночными перемещениями |
__Модельный ряд АСЭ Модельный ряд ЗИП АСЭ_
Изделие АСЭ | Мощность на 1 канал (кВт) | Потребл. мощн. (кВт) | Питание (В) | Габариты ШхВхГ (мм) | Масса нетто (кг) | Цена (руб. без НДС) | Изделие ЗИП | Кол-во фаз | Цена (руб. без НДС) | ||
АСЭ4-6д | 1,32 | 5,3 | 220 | 400х500х220 | 11,00 | 9080,00 | ЗИП 6,0 | 1 | 2540,00 | ||
АСЭ4-10д | 2,2 | 8,8 | 220 | 400х500х220 | 12,00 | 10220,00 | ЗИП 10,0 | 1 | 2860,00 | ||
АСЭ4-16д | 3,52 | 14,1 | 220 | 400х500х220 | 12,00 | 13320,00 | ЗИП 16,0 | 1 | 3730,00 | ||
АСЭ4-20д | 4,4 | 17,6 | 220 | 400х500х220 | 12,00 | 17590,00 | ЗИП 20,0 | 1 | 4930,00 | ||
АСЭ4-25д | 5,5 | 22,0 | 220 | 400х500х220 | 12,00 | 20160,00 | ЗИП 25,0 | 1 | 5570,00 | ||
АСЭ4-32д | 7,04 | 28,2 | 220 | 400х500х220 | 16,50 | 30010,00 | ЗИП 32,0 | 1 | 8380,00 | ||
АСЭ4-40д | 8,8 | 35,2 | 220 | 400х500х220 | 17,00 | 36430,00 | ЗИП 40,0 | 1 | 10170,00 | ||
АСЭ4-50д | 11,0 | 44,0 | 220 | 400х500х220 | 17,00 | 44060,00 | ЗИП 50,0 | 1 | 12310,00 | ||
АСЭ4-18д-3 | 1,32х3 | 15,8 | 380 | 650х800х250 | 34,00 | 27410,00 | ЗИП 18,0-3 | 3 | 7710,00 | ||
АСЭ4-30д-3 | 2,2х3 | 26,4 | 380 | 650х800х250 | 34,00 | 29670,00 | ЗИП 30,0-3 | 3 | 8300,00 | ||
АСЭ4-60д-3 | 4,4х3 | 52,8 | 380 | 650х800х250 | 34,00 | 51340,00 | ЗИП 60,0-3 | 3 | 14340,00 | ||
АСЭ4-75д-3 | 5,5х3 | 66,0 | 380 | 650х800х250 | 34,00 | 56970,00 | ЗИП 75,0-3 | 3 | 15860,00 | ||
АСЭ4-96д-3 | 7,04х3 | 84,5 | 380 | 650х1000х300 | 38,00 | 72190,00 | ЗИП 96,0-3 | 3 | 20160,00 | ||
АСЭ4-120д-3 | 8,8х3 | 105,6 | 380 | 650х1000х300 | 46,00 | 00 | ЗИП 120,0-3 | 3 | 29080,00 | ||
АСЭ4-150д-3 | 11,0х3 | 132,0 | 380 | 650х1000х300 | 50,00 | 00 | ЗИП 150,0-3 | 3 | 32400,00 | ||
АСЭ4-190д-3 | 13,86х3 | 167,2 | 380 | 750х1200х300 | 86,00 | 00 | ЗИП 190,0-3 | 3 | 41410,00 | ||
АСЭ4-300д-3 | 22х3 | 264,0 | 380 | 750х1200х300 | 98,00 | 00 | ЗИП 300,0-3 | 3 | 45820,00 | ||
АСЭ4-18д-3-СЛ | 1,32х3 | 15,8 | 380 | 650х800х250 | 34,00 | 28230,00 | ЗИП 18,0-3-СЛ | 3 | 7940,00 | ||
АСЭ4-30д-3-СЛ | 2,2х3 | 26,4 | 380 | 650х800х250 | 34,00 | 30560,00 | ЗИП 30,0-3-СЛ | 3 | 8500,00 | ||
АСЭ4-60д-3-СЛ | 4,4х3 | 52,8 | 380 | 650х800х250 | 34,00 | 52800,00 | ЗИП 60,0-3-СЛ | 3 | 14770,00 | ||
АСЭ4-75д-3-СЛ | 5,5х3 | 66,0 | 380 | 650х800х250 | 34,00 | 58670,00 | ЗИП 75,0-3-СЛ | 3 | 16900,00 | ||
АСЭ4-96д-3-СЛ | 7,04х3 | 84,5 | 380 | 650х1000х300 | 38,00 | 74350,00 | ЗИП 96,0-3-СЛ | 3 | 20700,00 | ||
АСЭ4-120д-3-СЛ | 8,8х3 | 105,6 | 380 | 650х1000х300 | 46,00 | 00 | ЗИП 120,0-3-СЛ | 3 | 29900,00 | ||
АСЭ4-150д-3-СЛ | 11,0х3 | 132,0 | 380 | 650х1000х300 | 50,00 | 00 | ЗИП 150,0-3-СЛ | 3 | 33370,00 | ||
АСЭ4-190д-3-СЛ | 13,86х3 | 167,2 | 380 | 750х1200х300 | 86,00 | 00 | ЗИП 190,0-3-СЛ | 3 | 42650,00 | ||
АСЭ4-300д-3-СЛ | 22х3 | 264,0 | 380 | 750х1200х300 | 98,00 | 00 | ЗИП 300,0-3-CЛ | 3 | 47100,00 |
· Модели АСЭ с индексом СЛ допускают подключение светодиодных ламп и ламп накаливания.
· В моделях АСЭ, предназначенных для подключения светодиодных ламп, комбинации с плавным зажиганием отсутствуют.
Расчет нагрузки и количество фаз питающего напряжения:
· Ток I1 (A) одного канала при заданной нагрузке P1 (Вт) и питающей сети 220В: I1 = P1 / 220
Пример: нагрузка PВт, ток одного канала I1 = 5500 / 220 = 25А
· Потребляемая мощность АСЭ P (Вт): P = N ´ P1
Пример: количество каналов N - 4, мощность нагрузки каждого канала 5500 Вт, P = 5500 ´ 4 = 22000Вт
· Ток потребления АСЭ I (A): I = P / 220
Пример: потребляемая мощность АСЭ 22000Вт, потребляемый ток I = 22000 / 220 = 100А
При питании АСЭ от трехфазной сети ток нагрузки одного канала равномерно распределяется на три фазы питающего напряжения. Количество фаз определяется исходя из суммарной мощности источников света, подключенных к АСЭ, и нагрузочной способности имеющегося электрощита и линии электропередачи.
По Вашему запросу может быть предоставлена следующая информация:
· видеоролик о работе АСЭ (иллюминация новогодней елки и ледового городка на объектах одного из Заказчиков)
· отзывы о работе АСЭ в различных климатических зонах
· отзывы об опыте применения для различных целей (уличная иллюминация на дни города, подсветка ледяных фигур и др.)
· информация по отечественным производителям светодиодных иллюминационных ламп и гирлянд на их основе, иллюминационных ламп накаливания и гирлянд на их основе
|
Сроки изготовления АСЭ – в зависимости от мощности (от 5 рабочих дней).
Изготовитель: "РЕМАР" 440000 Пенза, Володарского, 73-14
(841, remar@sura.ru 281
