Типы подъемов секционных ворот

Конструкция секционных ворот предусматривает, что во время открывания полотно уходит по направляющим наверх и занимает место под потолком. От высоты притолоки и формы потолка зависит конструкция ворот, тип подъема полотна, а также используемые для автоматизации ворот электроприводы.

На сегодняшний день Группа компаний DoorHan предлагает 10 типов подъема, полностью соответствующих всему спектру возможных условий монтажа.

Условные обозначения

Н – высота проема
h – высота притолоки
В – ширина проема
А – высота вертикальных направляющих
Аb – высота оси вала и барабана
А1 – размер, ограничивающий рабочую зону ворот перед вертикальными направляющими
А2 – размер, ограничивающий рабочую зону ворот под горизонтальными направляющими
А3 – размер, ограничивающий рабочую зону ворот (без привода или с приводом на вал)
Е – длина горизонтальных направляющих
В1 – координата промежуточной точки крепления направляющих к потолку
Db – рабочая зона торсионного механизма
S – минимальное боковое пространство
Q – зона расположение привода на вал
Р – зона расположения потолочного привода

Типы подъемов

1. Низкий подъем, барабан сзади:

· ворота RSD 002, ISD 001, ISD 002;

· притолока от 150 до 230 мм;

· приводы SE 750, SE 1200, FAAC D600, FAAC D1000, Shaft 30, FAAC 540, GFA 5.24, GFA 14.21 (для вальных приводов обязательны амортизаторы).

Типы подъемов

2. Низкий подъем, барабан спереди:

· ворота RSD 002, ISD 001, ISD 002;

· притолока от 230 до 350 мм;

· приводы SE 750, SE 1200, FAAC D600, FAAC D1000, Shaft 30, FAAC 540, GFA 5.24, GFA 14.21 (для вальных приводов обязательны амортизаторы).

Типы подъемов

3. Стандартный подъем:

· ворота RSD 002, «Собери сам», ISD 001, ISD 002;

· притолока от 350 до 600 мм;

· приводы SE 750, SE 1200, FAAC D600, FAAC D1000, Shaft 30, FAAC 540, GFA 5.24, GFA 14.21(для вальных приводов обязательны амортизаторы).

Типы подъемов

4. Высокий подъем:

· ворота RSD 002, ISD 001, ISD 002;

· притолока от 600 мм;

· приводы Shaft 30, FAAC 540, GFA 5.24, GFA 14.21.

Типы подъемов

5. Высокий подъем, барабан снизу:

· ворота ISD 002, ISD 002;

· притолока от 1600 мм;

· приводы Shaft 30, FAAC 540, GFA 5.24, GFA 14.21;

· возможно применение торсионного механизма с октагональным валом.

Типы подъемов

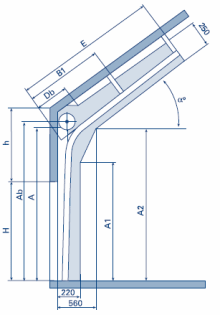

6. Стандартный наклонный подъем:

· ворота RSD 002, ISD 001, ISD 002;

· притолока от 500 мм;

· приводы Shaft 30, FAAC 540, GFA 5.24, GFA 14.21.

Типы подъемов

7. Высокий наклонный подъем:

· ворота RSD 002, ISD 001, ISD 002;

· притолока от 600 мм;

· приводы Shaft 30, FAAC 540, GFA 5.24, GFA 14.21.

Типы подъемов

8. Высокий наклонный подъем, барабан снизу:

· ворота ISD 002, ISD 002;

· притолока от 1600 мм;

· приводы Shaft 30, FAAC 540, GFA 5.24, GFA 14.21;

· возможно применение торсионного механизма с октагональным валом.

Типы подъемов

9. Вертикальный подъем:

· ворота RSD 002, ISD 001, ISD 002;

· притолока от «высота проема»+580 мм;

· приводы Shaft 30, FAAC 540, GFA 5.24, GFA 14.21.

Типы подъемов

10. Вертикальный подъем, барабан снизу:

· ворота ISD 002, ISD 002;

· притолока от «высота проема»+250 мм;

· приводы Shaft 30, FAAC 540, GFA 5.24, GFA 14.21;

· возможно применение торсионного механизма с октагональным валом.
