Стеклопрофилит (стр. 3 )

(Разрешение N° 2

Значения максимальной эксплуатационной нагрузки на каждый крепежный элемент составляют: 386 Н для верхнего профиля рамы Pilkington Profilit™, и 525 Н для нижнего.

Указанные значения применяются при установке стеклоблоков GB 3.3

Следует определить интервал установки крепежа.

Внимание:

Проверьте, не нуждаются ли пенобетонные блоки в установке дополнительной арматуры (см. Главу 6).

При выполнении монтажа во влажных помещениях перед установкой рам убедитесь в нанесении на пенобетонные блоки водонепроницаемого покрытия.

Существенным фактором безопасности монтажа в таких условиях является правильное назначение интервала между крепежными элементами (шурупами). Интервал определяется по величине ветровой нагрузки на оконный блок и нагрузочной способности применяемых шурупов (проконсультируйтесь со специалистами нашего технического отдела).

Закрепление рам описано в немецком стандарте DIN 18056.

На наш взгляд, безопасный интервал между крепежными элементами составляет 50 см. В случае высоких нагрузок частоту закреплений можно увеличить.

Закрепление рам горизонтального остекления (964, 984, 864, 884) на несущей конструкции производится несколько иначе. Диаметр шурупа d >7 мм, а интервал между креплениями зависит от предполагаемой нагрузки. Прогиб основных металлоконструкций согласно DIN 1050 не должен превышать 1/300 длины. Это следует учесть при расчете длины стекла. (При необходимости нарезайте стекло в больший размер).

· Сборка термопластичных рам производится в кондукторах с раскреплением по металлической раме. Рамы не соединяются между собой.

· Термопластичные рамы (профиль 810, 811, 820, 821) крепятся через алюминиевые детали. Они могут состоять из сочетания покрытого и анодированного профиля (810, 811, 812, 820, 821, 822).

· Во избежание коррозии легкосплавных рам необходимо нанести на ограждающие стальные, бетонные или кирпичные конструкции покрытие из битумной смолы.

· При использовании рам, изготовленных не из оцинкованной стали, обработанные кромки и просверленные отверстия должны быть оцинкованы. Такие детали перед сборкой следует окрасить или оклеить пленкой.

· Интервал рабочих температур при сборке рам +5°C…+40°C.

· При монтаже остекления, примыкающего к углам стен или крыш и наклонном положении базового профиля необходимо особо тщательно проработать конструкцию нижней части рамы, чтобы обеспечить гарантированный сток конденсата.

· Убедитесь в том, что несущая конструкция способна выдержать ожидаемую нагрузку (собственный вес устанавливаемой конструкции, ветер, снег и т. д.).

· Допустимая деформация элементов оконных конструкций Pilkington Profilit™ составляет L/300 (если иное не оговорено особо). См. также DIN 18056 и Технические нормы для остекления N° 17.

· Помимо наружного уплотнения рекомендуется выполнять внутренне уплотнение соединений рам Pilkington Profilit™ с примыкающими конструкциями.

Последовательность установки стекла Pilkington Profilit™ при монтаже двойного остекления:

Рис. 2-1: Последовательность установки стекла Pilkington Profilit™ при монтаже двойного остекления:

Люфт стекла в нижнем профиле рамы: не менее 12 мм

Люфт стекла в верхнем профиле рамы: не менее 20 мм

При горизонтальном монтаже строительного профилированного стекла Pilkington Profilit™ минимальный люфт стекла в боковом профиле рамы составляет 20 мм.

· Использование держателей и накладок Pilkington Profilit™

При выполнении одиночного остекления накладки Pilkington Profilit™ для нижнего профиля рамы Pilkington Profilit™ и верхнего профиля рамы Pilkington Profilit™ нарезают в такой размер, чтобы их можно было вставить в промежуток между фланцами стекол.

Размер накладок нижнего и верхнего профиля рам для одиночного остекления:

K22	= 21,0 см
K25	= 24,0 см
K 32 и K 32/60/7	= 31,3 см
K 50	= 48,0 см
K 22/60/7	= 20,8 см
K 25/60/7	= 24,0 см

Размер накладок Pilkington Profilit™ нижнего и верхнего профиля рам Pilkington Profilit™ для двойного остекления:

K22	= 19,5 см
K25	= 22,7 см
K 32 и K 32/60/7	= 29,7 см
K 50	= 46,0 см
K 22/60/7	= 18,8 см
K 25/60/7	= 22,0 см

· При существенном перепаде температур, малой высоте окон в алюминиевых рамах или высокой влажности помещений возможно периодическое появление конденсата, поскольку двойное остекление, выполненное стеклом Pilkington Profilit™, не является изолирующим, а уплотнения негерметичны. Такой же эффект возникает и при высокой влажности заключенного между стеклами воздуха (низкого давления). В нижнем профиле рамы Pilkington Profilit™ должны быть просверлены отверстия для вентиляции.

· Согласно Части 3 DIN 4108 Part 3, образование на строительных конструкциях конденсата безвредно, если повышение влажности используемых материалов не снижает теплоизолирующих и прочностных свойств конструкций. Необходимо убедиться в том, что объем воды, образующийся в результате конденсации, WT отводится в окружающую среду в течение времени испарения (WT < WV). Строительные материалы, контактирующие с конденсатом, не должны иметь повреждений. При несоблюдении перечисленных условий претензии не принимаются.

· Строительное профилированное стекло следует устанавливать в рамы таким образом, чтобы на него не предавались нагрузки от здания. Во избежание повреждения остекления и самого здания необходимо обеспечить отвод образующегося конденсата (согласно DIN 18361).

· Пескоструйная обработка, повреждающая подвергнутые огневому полированию поверхности, существенно снижает прочность стекла. При необходимости выполнения такой обработки обратитесь за консультацией в наш технический отдел.

· При сборке термопластичных конструкций, особенно сэндвич-панелей, необходимо учитывать требования, предъявляемые к звуко - и теплоизоляции.

Следует воспользоваться указаниями по сборке высококачественных оконных конструкций Gütegemeinschaft Aluminiumfenster und Fassaden и рекомендациями Института оконных конструкций, а также руководствоваться требованиями соответствующих национальных норм и стандартов (например, значения теплового расширения рам, выбор размеров соединений, выбор герметиков и теплоизолирующих материалов, помещаемых между нижним профилем и несущей конструкцией для повышения теплоизолирующей способности и снижения образования конденсата).

· Обрезанные кромки армированного стекла необходимо вручную обработать карборундовым точильным бруском, чтобы зачистить выступающие концы проволоки. При эксплуатации стекла в агрессивной атмосфере необходимо защитить выступающие концы проволоки от коррозии.

· Нагревательные приборы следует располагать не ближе 25-30 см от стен из профилированного стекла. В противном случае необходимо обеспечить тепловую защиту.

· До начала монтажа необходимо поверить цвет, размеры, наличие проволочных вставок и т. п. После установки стекла претензии не принимаются.

· При монтаже вентиляционных створок из строительного профилированного стекла Pilkington Profilit™ необходимо обеспечить их строгое соответствие стеклам, установленным над или под ними. Это также касается монтажа окон, в которых одно стекло устанавливается сверху другого.

· Во избежание дребезжания при высоких скоростях ветра длинных стекол (более 2,70 м) рекомендуются использовать накладки N° 166.

· Механические повреждения поверхности и кромок стекла (сколы, трещины) существенно снижают прочность на разрыв. Наличие таких дефектов неизбежно при резке узорчатого и армированного стекла. Эти типы стекла имеют повышенную степень риска разрушения. Допускается наличие пузырьков и неоднородностей на поверхности и в теле стекла, задиров и незначительных технологических искривлений проволочных вставок при условии, что указанные отклонения находятся в пределах допусков, установленных для конкретных типов литого стекла и не снижают его нагрузочной способности (Часть 7 EN 572).

· Примечание: Для обеспечения достаточного взаимного расширения стекол герметизацию следует производить только по краям каждого фланца.

· Строительное профилированное стекло Pilkington Profilit™ не рассчитано на то, чтобы выдержать вес человека.

Использование накладок N° 166 при остеклении крыш с небольшим углом наклона (0° … 45° от горизонтали)

мес

Рис. 2-2: Установка накладки N° 166 при остеклении крыш

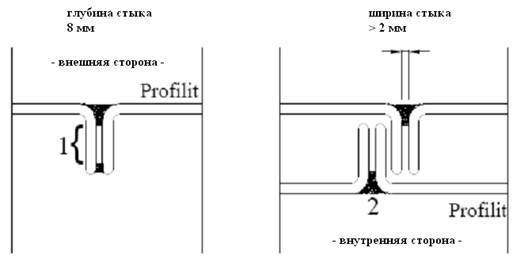

Рис. 2-3: Герметизация стыков профилированного стекла с помощью Pilkington Profilit™ SIL (не в масштабе)

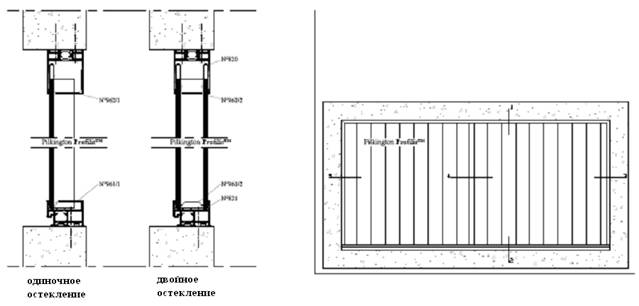

3.1. Стандартное вертикальное одиночное и двойное остекление (например, с использованием термопластичных рам)

Одиночное и двойное остекление

Рис. 3-1: Стандартное вертикальное одиночное и двойное остекление (например, с использованием термопластичных рам)

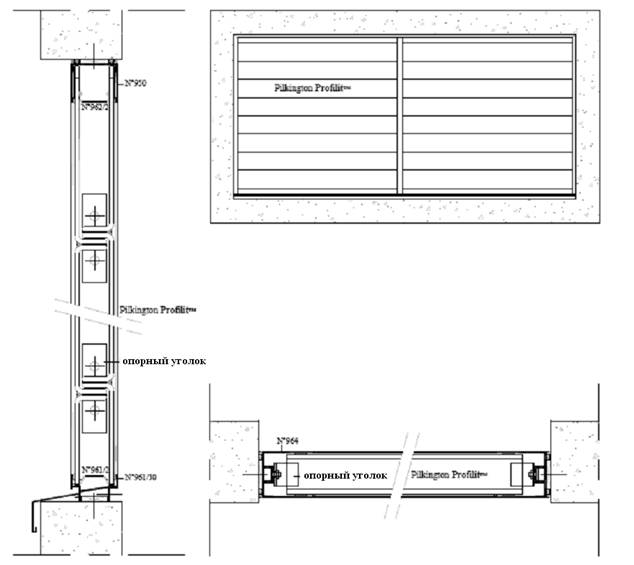

3.2. Стандартное горизонтальное остекление (например, с использованием алюминиевых рам)

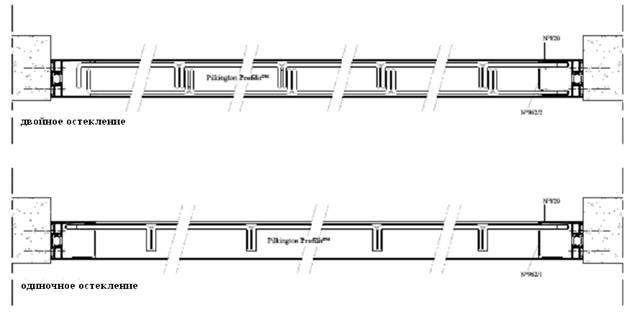

Стандартное горизонтальное двойное остекление

Рис. 3-2: Стандартное горизонтальное двойное остекление (например, с использованием алюминиевых рам)

3.3. Стеклянные углы

Стеклянные углы выполняются как при одиночном, так и двойном остеклении согласно Рис. 4 DIN 1055 и его приложений с учетом требований национальных норм и стандартов (большее значение ветровой нагрузки).

Вариант выполнения одиночного остекления при использовании цельных стекол.

Вариант выполнения одиночного остекления при использовании стекол, обрезанных по длине.

Двойное остекление с одним стеклом, обрезанным по длине, с накладкой № 000.

3.4. Остекление криволинейных конструкций

Возможные варианты монтажа:

одиночное остекление

двойное остекление

a) радиус окружности от 1,50 м

b) радиус окружности от 2,00 м

Геометрия рам:

Варианты изготовления рам:

a)

b) резка по размеру осевой линии стекла с последующей гибкой. Необходимо использовать крышки.

c) гибка на станках.

Минимальный радиус закругления остекления Pilkington Profilit™ ограничен размерами стекла и составляет приблизительно 1,50 м.

3.5. Установка вентиляционных створок

	Внимание: размеры вентиляционных створок первое значение = ширина второе значение = высота (наружные габариты)
	При установке вентиляционных створок в остекление спортивных залов использование Н-образного профиля обязательно во всех случаях, за исключением створок, высота которых соответствует высоте окна.
Установка дверей
	Рекомендуется убедиться в достаточности установки Н-образного профиля для восприятия ветровой нагрузки. При необходимости произвести усиление проема.

4. Определение длины и количество секций профилированного стекла

4.1. Определение длины стекла

Для определения точного значения длины стекла L необходимо из внешней высоты рамы H вычесть соединительный размер X. В случае установки стекла без применения герметика размер H соответствует высоте проема конструкции. Соединительный размер X равен сумме размеров X1 и X2, назначаемых для верхней и нижней частей рамы: X = X1 + X2.

Примечание:

При назначении размера H путем измерения конструкции необходимо произвести несколько замеров, чтобы определить минимальное значение высоты проема. Расчет длины стекла производится по минимальному значению замеренной высоты проема.

4.1.1. Расчет длины стекла

Формула расчета длины стекла:

L = H - X (мм)

Для обеспечения надежности конструкции остекления стекло должно быть отрезано строго в соответствии с рассчитанными размерами.

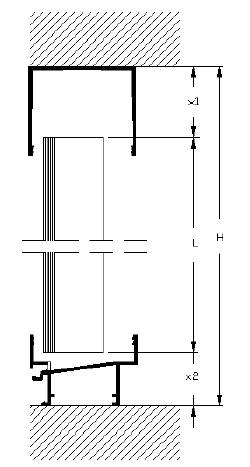

Значение размера Х зависит от конструкции верхней и нижней рамы. При использовании сочетания рам разных конструкций этот размер имеет разные значения (см. рис.).

Рис. 4-1: Расчет длины стекла

Таблица соединительных размеров для установки профилированного стекла Pilkington Profilit™ (в т. ч. для вентиляционных створок):

Табл. 4-1: Соединительные размеры рам

Нижний профиль рамы	Верхний профиль рамы	Соединительные размеры рам
		X (мм) для стекла	X (мм) для створки
811	810 WG (SP)	80	85
821	820 WG (NP)	80	85
951 961 961/50 961/80 961/100 961/120 961/150 961/180	950S+950N 950S+950N 950S+950N 950S+950N (NP) 950S+950N 950S+950N 950S+950N 950S+950N	35 60 55 55 55 55 55 55	35 65 60 60 60 60 60 60
981 981/50 981/100 982	980 980 (SP) 980 980	60 60 60 65	65 65 65 85

WG (SP) специальный теплоизоляционный профиль

WG (NP) обычный теплоизоляционный профиль

NP обычный нетеплоизоляционный профиль

SP специальный нетеплоизоляционный профиль

4.2. Определение количества секций профилированного стекла

4.2.1. Дополнительная ширина остекляемого проема

Для определения требуемого количества стекол необходимо выяснить следующие размеры:

· Внешняя ширина рамы «В» (определяется по результатам замеров здания)

· В случае установки стекла без применения герметика размер «В» соответствует горизонтальному габариту остекляемого проема

· Длина осевой линии «е» используемого профилированного стекла

· Соединительный размер «Y»

Определение длины осевой линии «е»:

Ширина профилированного стекла + 2 мм, т. е.

K 22 = 234 мм K 22/60/7 = 234 мм

K 25 = 264 мм K 22/60/7 = 264 мм

K 32 = 333 мм K 32/60/7 = 333 мм

K 50 = 500 мм

4.2.2. Определение количества целых стекол

Формула расчета количества целых стекол «N»:

Способ расчета основан на предположении, что ширина стыков между стеклами составляет 2 мм.

На практике возможно отклонение от вычисленного значения, вызванное наличием допуска на изготовление стекол. Корректировка такого отклонения производится путем измерения ширины проема, образовавшегося после установки последнего целого проема и резки.

4.2.3. Ширина последнего стекла

При остеклении небольших проемов установку стекол обычно производят от центра к краям. В этом случае первое и последнее стекло обрезается после точного замера по месту. Поскольку первое и последнее стекла имеют примерно одинаковую ширину, остекление получается симметричным.

Если симметричность остекления неважна, установку стекол можно начинать от края.

Боковой соединительный размер «Y» определяется в качестве суммы размеров Y1 и Y2 для конкретных боковых рам по следующей таблице.

Табл. 4-2: Боковой соединительный размер «Y»

Профиль боковой стойки рамы (с обеих сторон)	Боковой соединительный размер «Y» (мм)
810 820 950 S + 950 N 980	одиночное + двойное остекление
80 80 55 65

Боковой соединительный размер «Y» равен сумме значений Y1 и Y2.

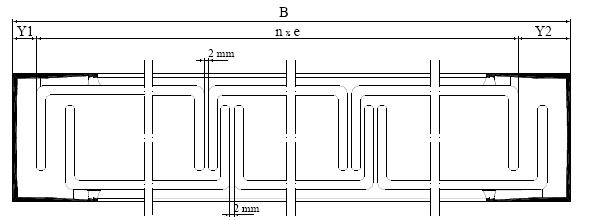

Конструкция: стандартный профиль

Горизонтальное сечение двойного остекления (n = количество стекол, e = длина осевой линии согласно пункту 7.2.5)

Рис. 4-2: Конструкция: стандартный профиль
