Как рассчитать – Подойдет или Нет выбранный Тормозной Резистор по мощности?

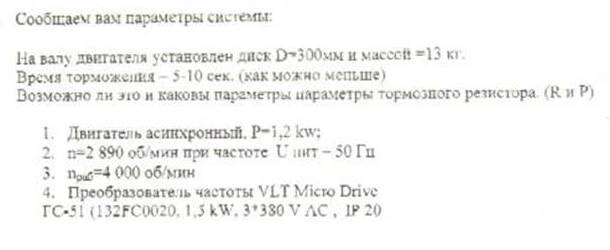

Расчет будет проведен на примере следующего запроса:

№

Действие

1

При торможении с nмах=4000 об/мин до 0 об/мин будет развиваться ускорение торможения:

=

2

Момент инерции механизма :

3

Динамический момент механизма при торможении без учета момента инерции ротора двигателя будет:

3

На самом деле НЕОБХОДИМО УЧИТЫВАТЬ также Момент Инерции Ротора двигателя!!!

4

Теперь вопрос: Какая нагрузка на валу электродвигателя от механизма? Каков момент сопротивления

(диск без сопротивления)

Необходимо определить какая нагрузка действует на двигатель *

Для диска, например, без какого либо сопротивления

5

Мощность, которую необходимо погасить на тормозном резисторе:

6

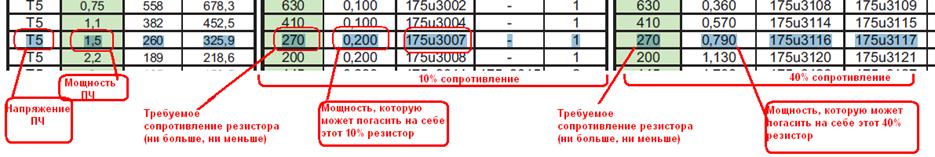

Для преобразователя частоты FC-051 мощностью 1,5 кВт напряжением ~380В резисторы выбираем из таблицы заказных кодов тормозных резисторов ( «_Заказные коды новых тормозных резисторов_.doc») для FC-302 такой же мощности:

7

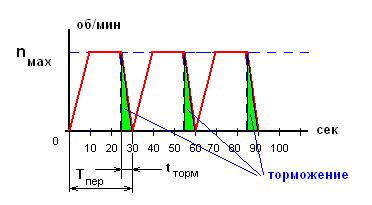

Столбцы 10% и 40% означают что, тормозной резистор способен погасить одну и ту же мощность, выделяемую при торможении механизма, за 10% времени от 30-секундного периода или за 40%времени от 30-секундного периода.

А какую же мощность может погасить резистор, можно узнать из следующего файла-таблицы ( «2_Таблица новых резисторов и Различия по IP. pdf» ).

8

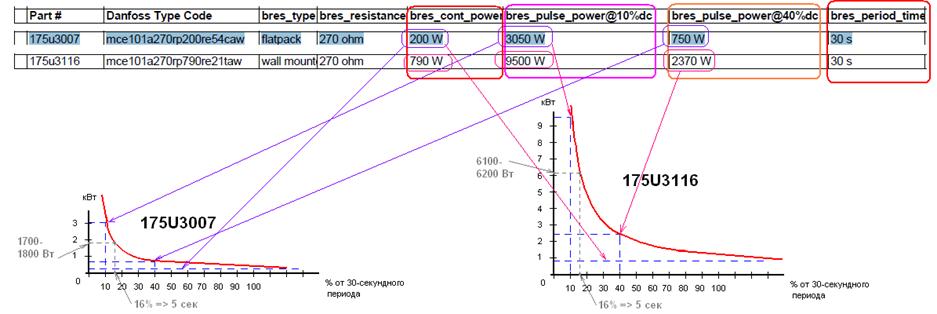

В файле-таблице ( «2_Таблица новых резисторов и Различия по IP. pdf» ) даны конкретные мощности для разного времени торможения исходя из 30-секундного периода работы резистора. По этим данным можно построить примерный аппроксимированный график зависимости допустимой мощности на резисторе от времени торможения.

9

Из графика видно, что для резистора 175U3007 допустимая сбрасываемая мощность за 5 секунд (на графике надо смотреть ) равна 1,7кВт.

Для резистора 175U3116 эта мощность, за тот же промежуток времени, равна 6,1кВт.

10

С данным механизмом необходимо погасить на тормозном резисторе 2,5654 кВт (см. подсчеты выше). Резистор 175U3007 не выдержит такую мощность, а резистор 175U3116 способен выдержать. Следовательно для данного механизма нужно применять тормозной резистор 175U3116.

*-на практике определение нагрузки на двигателе нужно рассматривать индивидуально для каждого механизма. И очень часто момент механизма меняется в зависимости от скорости, например, в вентиляторной установке эта зависимость момента от скорости такая: . В таком случае при подсчете мощности торможения нужно будет использовать функциональную зависимость от времени.
