Технический райдер 2014

ВИА «Татьяна»

Технический райдер 2014

Технические требования к сценическому и звуковому оборудованию, необходимому для проведения концертов в клубах, залах и на стадионах.

Уважаемые коллеги!

Просим Вас уделить особое внимание данному документу. Возникшие вопросы Вы можете обсудить с нашим звукорежиссёром Андреем Никишиным

тел.: ( +7985) , e-mail: 9915432@g

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1. Электропитание

ВАЖНО! Все розетки на сцене и в зале должны быть надёжными. Поперечные сечения электрических проводов должны быть достаточной величины, чтобы провод смог выдержать необходимую нагрузку.

Напряжение на сцене и в зале должно быть в пределах 210 – 225 В ~. При необходимости установите сетевые фильтры или устройства бесперебойного питания.

Всё оборудование должно питаться от одной, независимой от света фазы.

Наличие электрического напряжения между землями звукового оборудования прокатной компании, а также статического электричества на сцене неприемлемо.

Заземление – обязательно!

Отключение электропитания оборудования без предупреждения и согласия технического персонала группы может повлечь за собой порчу оборудования группы и отмену концерта.

2. Требования к сцене

2.1. Сцена должна быть крепкой и устойчивой конструкцией с чистой и гладкой поверхностью.

2.2. Размеры сцены должны быть не менее: 4 х 6 метра

Поверхность сцены по возможности должна быть застелена ковровым покрытием.

Внимание: При работе на открытых площадках обязательно наличие крыши на всю площадь сцены, сбоку сцена должна быть закрыта. Подходы к сцене должны быть свободными. При температуре воздуха меньше +100 С обязательно наличие не менее 3-х тепловых пушек.

3. FOH пульт

3.1. Пульт должен быть расположен по центру зала, на расстоянии, примерно равном 1,7 – 2 расстояниям между левым и правым порталами звуковой системы. При этом крайне нежелательно устанавливать пульт под балконом.

3.2. В случае аналогого пульта - нельзя располагать пульт за порталами, а также сбоку от них. Звукорежиссёр обязан видеть сцену!

При подобном расположении цифрового пульта – наличие точки доступа WiFi обязательно.

Крайне желательно сделать технический проход от сцены к пульту.

3.3. FOH пульт должен иметь не менее:

4 24 inputs

5 4 band parametric eq.

6 8 auxes (6 pre-fader)

7 4 group busses

8 stereo returns or extend stereo channels

3.4. Предпочтительны пульты, выпускаемые фирмами “MIDAS”, “SOUNDCRAFT”, “ALLIEN & HEATH”, “YAMAHA”, “DiGiCo”

3.5. Выбор FOH пульта должен быть одобрен звукорежиссёром группы.

4. PA система

4.1. PA система должна быть трех - четырёхполосной системой прямого излучения и быть способной предоставить 100 dB spl (60 Гц) без искажений по всему спектру у микшерского пульта в зале.

4.2. Мощность системы должна составлять не менее 10 кВт на каждые 1000 мест зала.

4.3. На открытых пространствах мощность системы должна составлять не менее 20 кВт, при необходимости быть рупорной.

4.4. PA система должна быть подвешена, должна быть возможность изменения угла наклона и поворота любой части системы.

4.5. Система должна быть произведена фирмами: “D&B” ,“L. ACOUSTICS”, “DYNACORD”, “Nexo”, “MEYER SOUND”, “EAW”, “ELECTRO-VOICE”, “MARTIN AUDIO”, “TURBOSOUND”, “HK” Остальные варианты должны быть одобрены звукорежиссёром группы.

5. Мониторная система

5.1. 5 линий мониторов. Расположение линий и количество кабинетов:

1 линия: центр, вокал, 2 кабинета

2 линия: скрипка, вокал, 2 кабинета

3 линия: клавишная, 1 кабинет

4 линия: гитарная, 1 кабинет

5 линия: барабанная, 1 кабинет

5.2. Мощность каждого мониторного кабинета должна быть не менее 200 Вт. Все кабинеты должны быть по возможности идентичными.

5.3. Соответствующее мощности мониторов количество усилителей в абсолютно надёжном и исправном состоянии.

5.4. На открытых площадках мониторные кабинеты должны быть 15".

5.5. Мониторные кабинеты должны быть произведены фирмами, указанными в пункте 4.5.

6. Эквалайзеры (требуются только при аналоговом пульте)

7 эквалайзеров 31 band, 1/3 oct.

2 eq. – на мастер-секцию

5 eq. – на линии мониторов

7. Динамические процессоры

7.1. Гейты для барабанов 4 канала, производители: “BSS”, “DBX”, “DRAWMER”, “APHEX”, или подобного класса.

7.2. Компрессоры не менее 7 каналов, производители: “BSS”, “DBX”, “DRAWMER”, “APHEX”, или подобного класса.

8. Эффекты

Три прибора фирм “YAMAHA”, “T. C. ELECTRONICS”, “LEXICON”.

10. оборудование на сцене

10.1 БАС:

Бас-гитарный усилитель : HARTKE, AMPEG с динамиком 1Х 15” или 4Х 10”

Звук снимается с DI

10.2 ГИТАРА:

Гитарный комбик ЛАМПОВЫЙ!!!: Fender, MesaBoogie, Marshal, Vox

Звук снимается микрофоном Shure SM 57 или аналогичным

Стул для гитаристки

10.3 3 гитарные стойки: 2 – для акустической гитары, 1 – для бас-гитары.

10.4 Ударная установка: бас-бочкa, рабочий (малый) барабан, навесные тома (12”, 14”,) и 16” напольный, стойки под hi-hat и малый барабан, а также стойки под тарелки (3 шт.), две тарелки (crash, ride), тарелки для hi-hat, педаль дла бас-бочки, стул для барабанщика. Всё оборудование должно быть выпущено фирмами “SONOR”, “PEARL”, “YAMAHA”, “TAMA”, “DW”. Ковровое покрытие под барабанами обязательно!

10.5 Вокальные мирофоны:

В группе четыре вокалистки, требуется четыре стойки типа журавль. Три вокальных микрофона группа привозит с собой, требуются шнуры с разьемом XLR, один мирофон(Shure sm58) предоставляется прокатной компанией.

10.6 Скрипка, виолончель:

Микрофоны для скрипки и виолончели группа привозит с собой, требуются шнуры с разьемом XLR.

Стул для виолончелистки.

10.7 Клавишные:

Требуется инструмент с полновзвешенной клавиатурой, 88 клавиш. Типа:

Roland RD700, Yamaha S90, Nord Stage.

Клавишная стойка.

Рады использовать настоящие рояль или пианино, если иструмент в рабочем состоянии и настроен. Звук снимать двумя инструментальными микрофонами.

Стул для пианистки.

11 Коммутация, расположение

Необходимо достаточное количество подходящих (в т. ч. и по длине) проводов и переходников, с возможностью срочной замены любого из них.

Все микрофоны должны быть на стойках в исправном состоянии, с возможностью фиксации в любом положении.

1-я и 2-я мониторные линии должны располагаться так, чтобы находящийся у микрофона солист не мог видеть передние решётки РА системы.

Эффект-процессоры должны быть скоммутированы в стерео-возвраты FOH пульта.

Освещение FOH пульта.

12 Организация

Не менее, чем за час (!!!) до начала отстройки аппарат должен быть выставлен, скоммутирован, включен, и готов к настройке.

Во время настройки и концерта в зале должны находиться минимум два квалифицированных специалиста, способных оказать любую оперативную техническую помощь.

До начала настройки световое оборудование должно быть поднято на высоту не менее 2 м, сцена должна быть освобождена от посторонних предмет

У специалистов, монтирующих аппаратуру для концерта, обязательно должна быть копия технического райдера.

Полная готовность и настроенность звукового и светового оборудования к моменту начала репетиции обязательна.

Внимание: В случае невыполнения любого из пунктов данного райдера коллектив оставляет за собой право отмены концерта по причине невыполнения технических или организационных условий.

13.INPUT LIST

CH	INSTRUMENT	MIC/DI	STAND	FOH INS
1	KICK	Beta 91, AKG D112	SHORT	COMP/ GATE
2	SNARE	SM 57,56, E604, MD421	SHORT	COMP
3	HI HATS	SM 81	SHORT
4	TOM 1	SM 57,56, E604, MD421		GATE
5	TOM 1	SM 57,56, E604, MD421		GATE
6	FLOOR TOM 2	SM 57,56, E604, MD421		GATE
7	OVERHEAD L	SM 81	LONG
8	OVERHEAD R	SM 81	LONG
9	BASS	DI		COMP
10	GUITAR	E609, MD421, SM 57,56	SHORT
11	KEYS L	DI
12	KEYS R	DI
13	VIOLINE	НАШ (ours)	Наша прищепка
14	CELLO	НАШ (ours)	Наша прищепка
15	VOC GUITAR	SM 58	LONG	COMP
16	VOC VIOLINE	НАШ (ours)	LONG	COMP
17	VOC MAIN	НАШ(ours)	LONG	COMP
18	VOC PIANO	НАШ (ours)	LONG	COMP
19	HALL
20	DELAY

Концертная площадка.

Звуковое и световое оборудование, инструменты, должны полностью соответствовать техническому райдеру. Копия технического райдера обязательно должна находиться у специалистов, монтирующих аппаратуру для концерта. Полная готовность и настроенность звукового и светового оборудования к моменту начала репетиции обязательна.

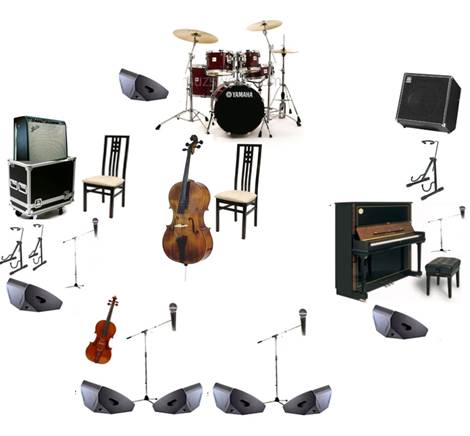

Stage plan ВИА ТАТЬЯНА
